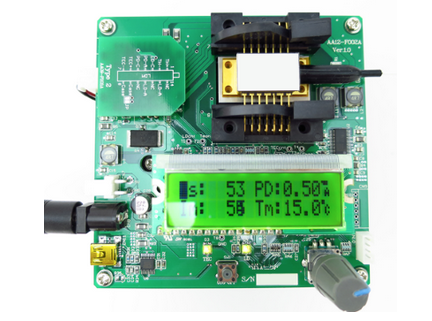

- 製品名（光響製）大電流用
14ピンバタフライ型ＬＤ電源キット
（液晶ディスプレイ付） - 型番PS-LDD-LCD-K
- 価格¥159,500（税抜き）
- 納期即納可能！
-
LD電流3Aタイプ
- 製品名（光響製）大電流用
14ピンバタフライ型ＬＤ電源キット
（液晶ディスプレイ付）（3A） - 型番PS-LDD-LCD-K-3A
- 価格お問い合わせ
電流コントローラー、温度コントローラー、LD（半導体レーザー）ホルダーが一つになったオールインワンタイプのLD電源（LDドライバー）キットです。
安価で安定なこのLD電源（LDドライバー）キットは、ファイバーレーザーの励起用LD電源（LDドライバー）、光ファイバー増幅器の励起用LD電源（LDドライバー）としてもお使い頂けます。PS-LDD-LCD-Kは常時、数個以上の在庫を持つようにしています。即納可能です！
安価で安定なこのLD電源（LDドライバー）キットは、ファイバーレーザーの励起用LD電源（LDドライバー）、光ファイバー増幅器の励起用LD電源（LDドライバー）としてもお使い頂けます。PS-LDD-LCD-Kは常時、数個以上の在庫を持つようにしています。即納可能です！
特長
- LD電流2A、TEC電流3Aに対応
- Type1, 2, 3のサブ基板の選択により、ほぼ全ての14ピンバタフライ・ファイバーカップル型LDに使用可能
- ACアダプタ接続（直流電源は不要）
- 基板上LCDによる電流値・温度表示可能
- 外部PCによるコントロール可能
- LD及びTECの電流リミット設定、PIDゲイン、積分係数設定、アラーム機能も搭載
従来製品との比較表
| 本キット | 従来製品 | |
|---|---|---|
| LD電流 | 〜2A（※〜3A） | 〜2A |
| TEC電流 | 〜3A | 〜2A |
| 対応可能なバタフライ型LD | ほぼ全て | 一部 |
| 電流コントローラー 温度コントローラー LDホルダー |
一体型 | 分離型 |
| 価格 | 159,500（税抜き） | 30万円以上 |
※LD電流3Aタイプもカスタム可能でございます
用途
- 光源開発
- レーザー顕微鏡
- OCT
- レーザー加工
- 非線形分光
- THz波発生
- 材料特性評価
- レーザーの理論教育・研修
仕様
仕様表
| 項目 | 仕様 | |
|---|---|---|
| 電源 | 電圧 | +5V±5% |
| 電流 | 5Amax | |
| 環境 | 温度 | 15～35℃ |
| 湿度 | 露結なきこと | |
| LD | モジュール形状 | バタフライ・14pin |
| 駆動方式 | ACC | |
| LD接続形式 | フローティング、カソードGND | |
| LD電流 設定 | 0～2000mA | |
| 設定分解能 | 1mA | |
| 表示/測定分解能 | 1mA/0.1mA | |
| LD電流ﾘﾐｯﾀｰ設定 | 10～2000mA | |
| 設定分解能 | 10mA | |
| LD電圧 | 0〜3.0V | |
| 表示/測定分解能 | 0.01V/0.001V | |
| PD | PD電流モニタ | 5mA |
| 表示/測定分解能 | 0.01mA/0.001mA | |
| TEC | 方式 | PWM方式 |
| 設定電流 | 100～3000mA | |
| 設定分解能 | 100mA | |
| TEC電圧 | 〜4V | |
| 駆動電流 | 0～±3.0A | |
| 電流測定分解能 | 1mA | |
| 表示/測定分解能 | 0.01V/0.001V | |
| 温度 | 設定範囲 | 15～40℃ |
| 設定分解能 | 0.1℃ | |
| モニタ範囲 | 9～43℃ | |
| 表示/測定分解能 | 0.1℃/0.001℃ | |
| 設定方法 | 項目選択 | ロータリーエンコーダ押し |
| 値設定 | ロータリーエンコーダ回転 | |
| LD ON/OFF | LD-SW 押し | |
| 表示 | LCD | 2行x16文字、バックライト |
| LD,TEC状態 | LED：緑=駆動、赤点滅＝アラーム | |
| 通信 | USB | 仮想COM、19200bps |
| コネクタ | USB-mini B | |
| 装備 | 空冷 | ５V DC Cooling Fan |
Type 1, 2, 3のサブ基板
| PIN No. | Type 1 | Type 2 | Type 3 |
|---|---|---|---|
| 1 | TEC+ | TH+ | ジャンパー |
| 2 | TH+ | TH- | ジャンパー |
| 3 | PD-A | LD-C | ジャンパー |
| 4 | PD-C | PD-A | ジャンパー |
| 5 | TH- | PD-C | ジャンパー |
| 6 | TH+ | TEC+ | ジャンパー |
| 7 | PD-A | TEC- | ジャンパー |
| 8 | PD-C | CASE | ジャンパー |
| 9 | NC | CASE | ジャンパー |
| 10 | LD-A | NC | ジャンパー |
| 11 | LD-C | LD-A | ジャンパー |
| 12 | NC | NC | ジャンパー |
| 13 | CASE | LD-A | ジャンパー |
| 14 | TEC- | NC | ジャンパー |
構成
- LD電源キット本体
- Type1, 2, 3のサブ基板
- ACアダプタ
- 絶縁シート
- 取扱説明書
関連リンク
パネル、コネクタの説明
- 外部DC電源ソケット
- ACアダプタ接続用電源ソケット
- USB-miniBポート
- LDピンアサイン対応サブ基板
- LDマウント用ソケット＆ブロック
- LCDモニタ
- TEC用LED
- LD 駆動ON/OFFボタン
- LD用LED
- 押しボタン付きロータリーエンコーダノブ
- 空冷ファン用電源コネクタ及び空冷ファン（裏面）
安定度
| 項目 | LD電流モニター(mA) | LD電流測定値(mA) | 温度モニター(℃) |
| 変動値 | 0.9 | 0.95 | 0.01 |
- 設定電流：100mA
- 設定温度：25.0℃
- 約14時間の連続測定
