- 製品名レーザー保護プレート
- 型番TSLa-○○○○
- 価格お問い合わせ
- 納期お問い合わせ
本製品では、レーザー光の遮蔽設備用のカバープレートです。衝撃強度はノッチ付シャルピー衝撃強さ60kJ/m2 と一般のPVC透明板（2.0kJ/m2）と比較して非常に高く、難燃性の高いUL94 V-0を認証取得しています。
欧州のRoHS 指令などの環境規制に対応し、環境負荷物質を含有していません。食品衛生法平成24年厚生労働省告示595号に適合可能な配合剤を使用し、優れた静電気防除効果を有します。
欧州のRoHS 指令などの環境規制に対応し、環境負荷物質を含有していません。食品衛生法平成24年厚生労働省告示595号に適合可能な配合剤を使用し、優れた静電気防除効果を有します。
他関連製品
「Optishop」お見積りはこちらから
レーザー保護プレートの特長
- 各レーザ光の遮へい能力は光学濃度（OD 値）4～6です
- 衝撃強度はノッチ付シャルピー衝撃強さ60kJ/m2 と一般のPVC 透明板（2.0kJ/m2）と比較して非常に高くなっています
- 難燃性が高く、全てのグレードでUL94 V-0 を認証取得しています
- 欧州のRoHS 指令などの環境規制に対応し、環境負荷物質を含有していません
- 食品衛生法平成24 年厚生労働省告示595 号に適合可能な配合剤を使用しています
- 表面抵抗率が106～109Ω/□で優れた静電気防除効果を有します（制電タイプ）
- 湿気、摩擦にも強く、安定した制電機能を保持します(制電タイプ)
レーザー保護プレートの用途
- 各波長レーザを用いる加工装置のカバー
使用イメージ
簡易型 レーザー遮光ボックス
レーザー保護パーティション
レーザー保護プレートの仕様
レーザー保護プレートの光学濃度（OD値：Optical Density）について
OD値とは吸収度合いを対数で示した値です。
レーザー保護プレートのOD値が高いほど、レーザー光の透過率は低くなります。
すなわちレーザー光の特定波長を遮るレーザー保護プレートは、OD値が高くなるほど目にとって安全になります。
例えば、CW 1kWレーザー光をOD値6のレーザー保護プレートに透過させると、1mWまで減衰されます。
| 光学濃度（OD値） | 減衰率 | 透過率（％） | 遮へい率 |
|---|---|---|---|
| 0 | 0 | 100% | 0% |
| 1 | 1/10 | 10% | 90% |
| 2 | 1/100 | 1% | 99% |
| 3 | 1/1,000 | 0.1% | 99.9% |
| 4 | 1/10,000 | 0.01% | 99.99% |
| 5 | 1/100,000 | 0.001% | 99.999% |
| 6 | 1/1,000,000 | 0.0001% | 99.9999% |
レーザー保護プレートのラインナップ
一般タイプ : TSLa W402 / 制電タイプ : TSLaND N402
OD4以上：200nm~450nm, 800nm~1300nm
OD4以上：200nm~450nm, 800nm~1300nm
一般タイプ : TSLa W102 / 制電タイプ : TSLaND N102
OD4以上：200nm~580nm
OD4以上：200nm~580nm
一般タイプ : TSLa W202 / 制電タイプ : TSLaND N202
OD4以上：200nm~520nm
OD4以上：200nm~520nm
一般タイプ : TSLa W502 / 制電タイプ : TSLaND N502
OD4以上：200nm~370nm, 550nm~660nm
OD4以上：200nm~370nm, 550nm~660nm

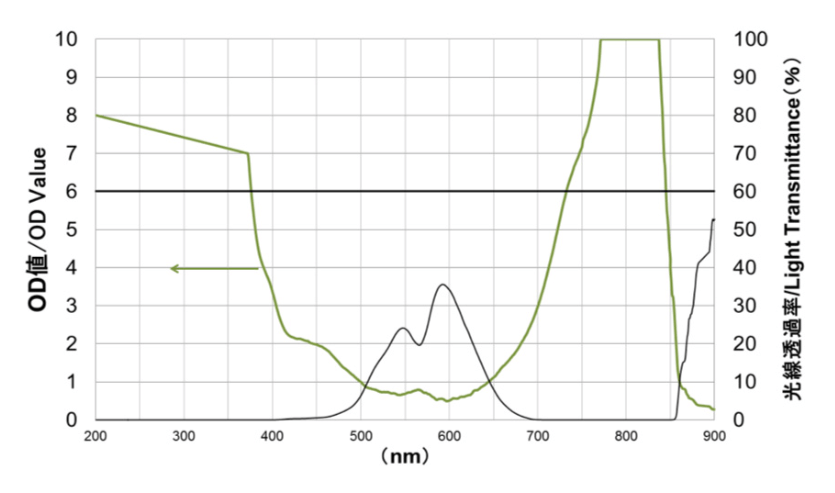

一般タイプ : TSLa W4066 / 制電タイプ : TSLaND N4066
OD4以上：200nm~400nm, 680nm~850nm
OD4以上：200nm~400nm, 680nm~850nm
