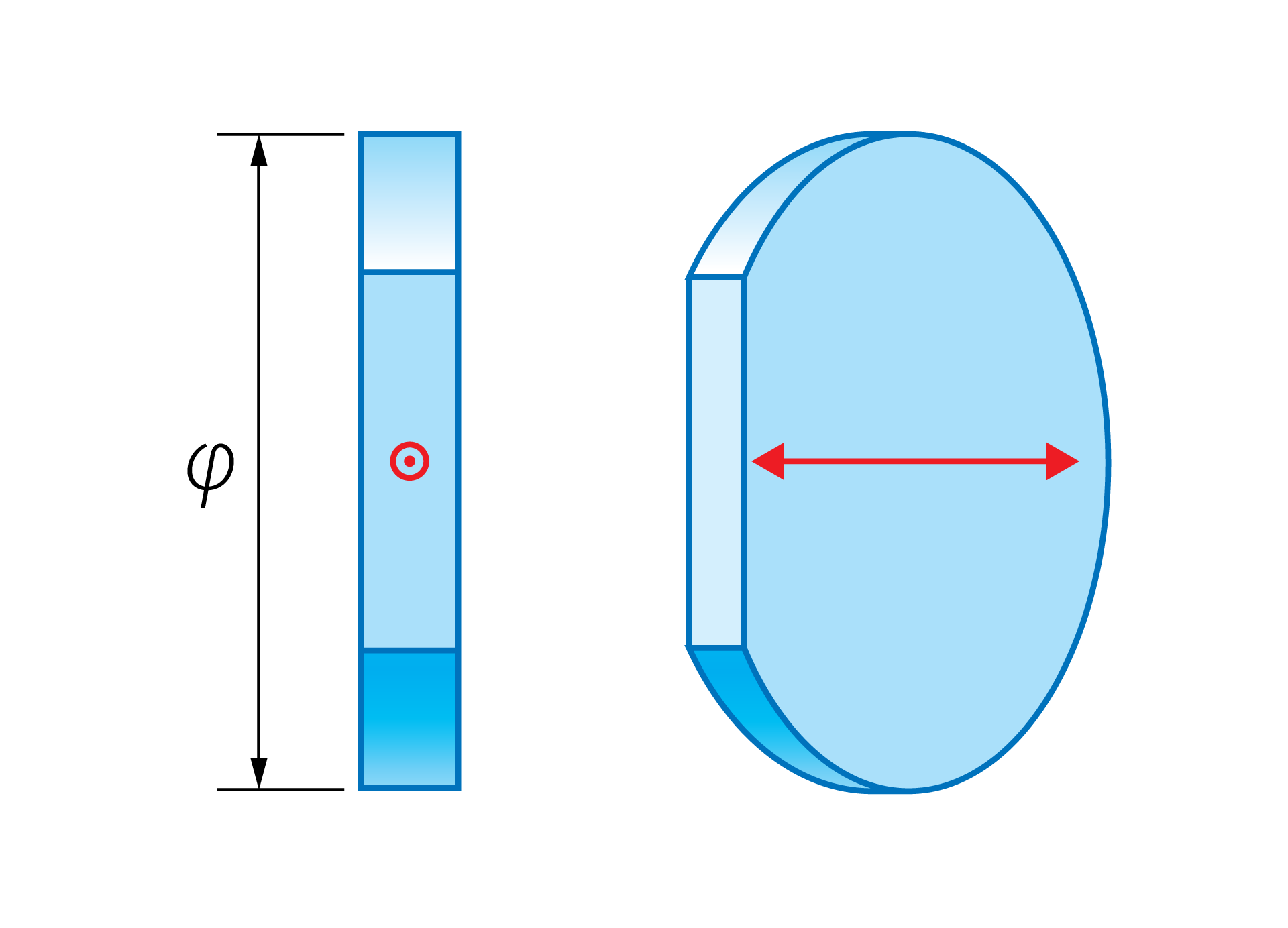

波長板は複屈折を示す材料で作られています。複屈折材料を通過する異常光線と通常光線の速度は、屈折率に反比例して変化します。この速度の違いにより、2つのビームが再結合するときに位相差が生じます。特定の波長では、位相差はリターダ（波長板）の厚さによって決まります。

ハーフ（λ/ 2）波長板 – 半波長水晶水晶波長板に入射する直線偏光ビームは直線偏光ビームとして現れますが、光軸に対する角度が入射ビームの2倍になるように回転します。したがって、半波長板は、連続的に調整可能な偏光回転子として使用できます。このような波長板は、偏光面を回転させるために、また電気光学変調のために、そして偏光キューブと組み合わせて使用​​される場合は可変比のビームスプリッターとして使用されます。

クォーター（λ/ 4）波長板 – 薄膜補償器。直線偏光された入射ビームの電界ベクトルと1/4波長板のリターダー主平面との間の角度が45°の場合、入射ビームは円偏光されます。ミラー反射などによって1/4波長板がダブルパスされると、半波長板として機能し、偏光面を特定の角度に回転させます。四分の一波長板は、直線偏光から円形を作成するため、またはその逆に使用されます。また、エリプソメトリー、光ポンピング、不要な反射の抑制、および光学的分離にも使用されます。

ゼロ次波長板は、波長、入射角、温度の変化に対する感度が最も低いため、一般的に好まれます。

標準の波長板は、高出力アプリケーションでの使用を可能にするエアスペース構造に基づいています。損傷しきい値は、1064 nmで10 nsのパルスに対して20J /cm²を超えます。

仕様

材料	クリスタルクォーツ
表面品質, S-D	10-5
表面平坦度, P-V	<λ / 10 @ 632.8 nm
遅延耐性 @ 20°C	±λ/ 300
ARコーティング	Ravg<0.2% on each surface
クリアアパーチャ	Ø5 – 76.2 mm
LIDT	>10 J/cm² @ 1064 nm, 10 ns, 10 Hz (*)
マウント	黒、白のアルマイトマウント

(*) より高い値が可能

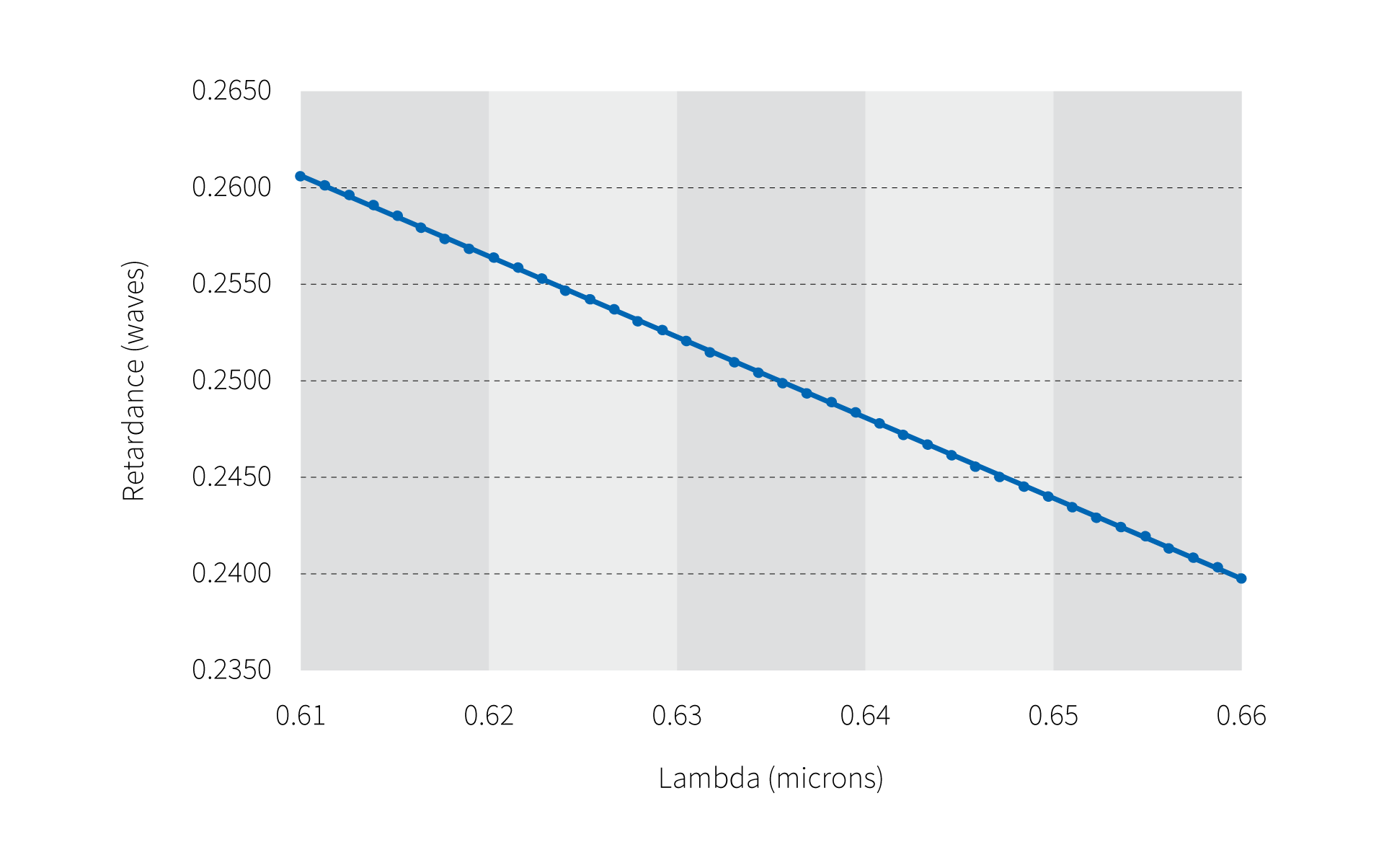

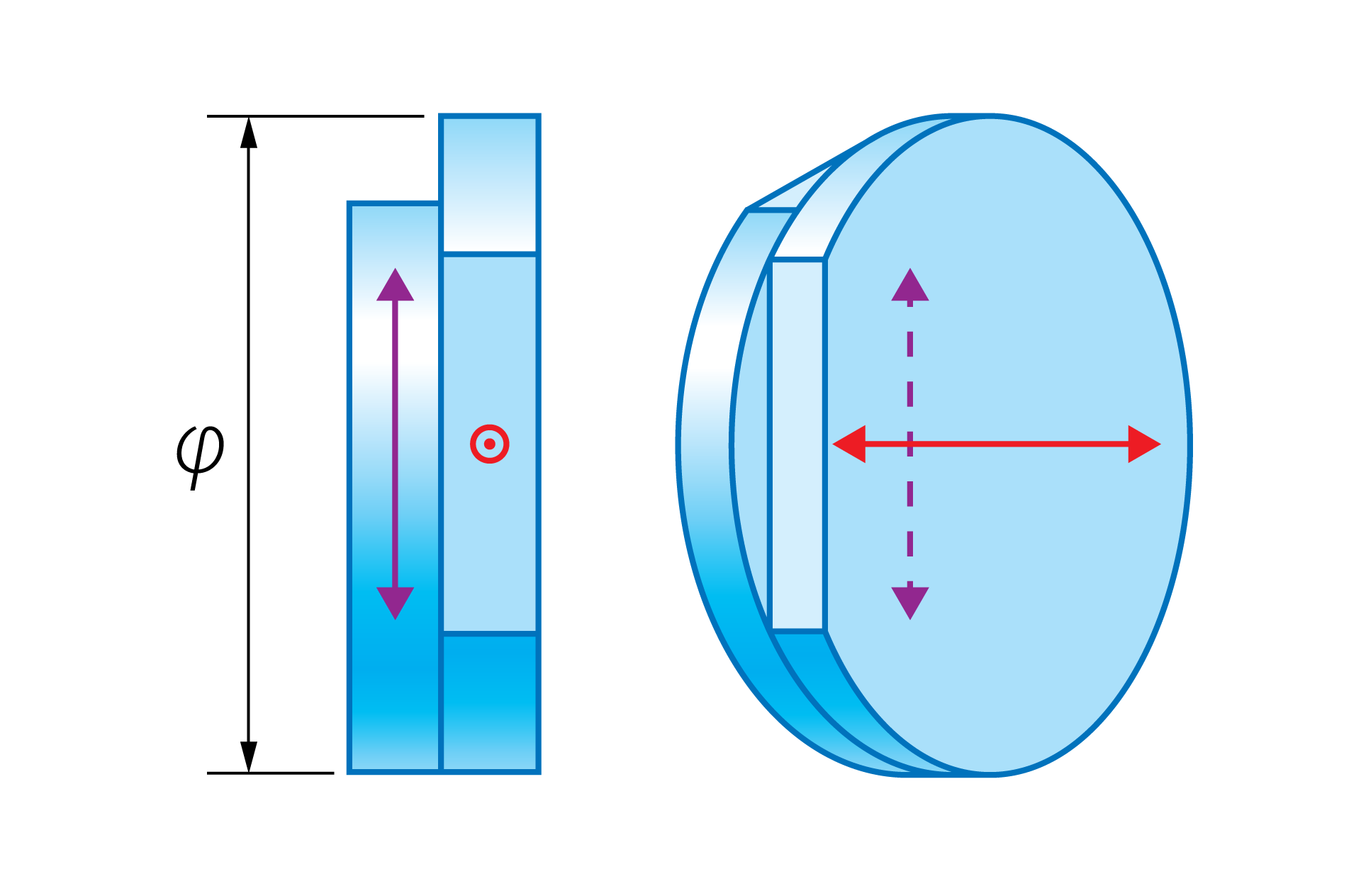

波長板は複屈折を示す材料で作られています。複屈折材料を通過する異常光線と通常光線の速度は、屈折率に反比例して変化します。速度の違いは、2つのビームが再結合するときに位相差を生じさせます。特定の波長では、この差はリターダ（波長板）の厚さによって決まります。

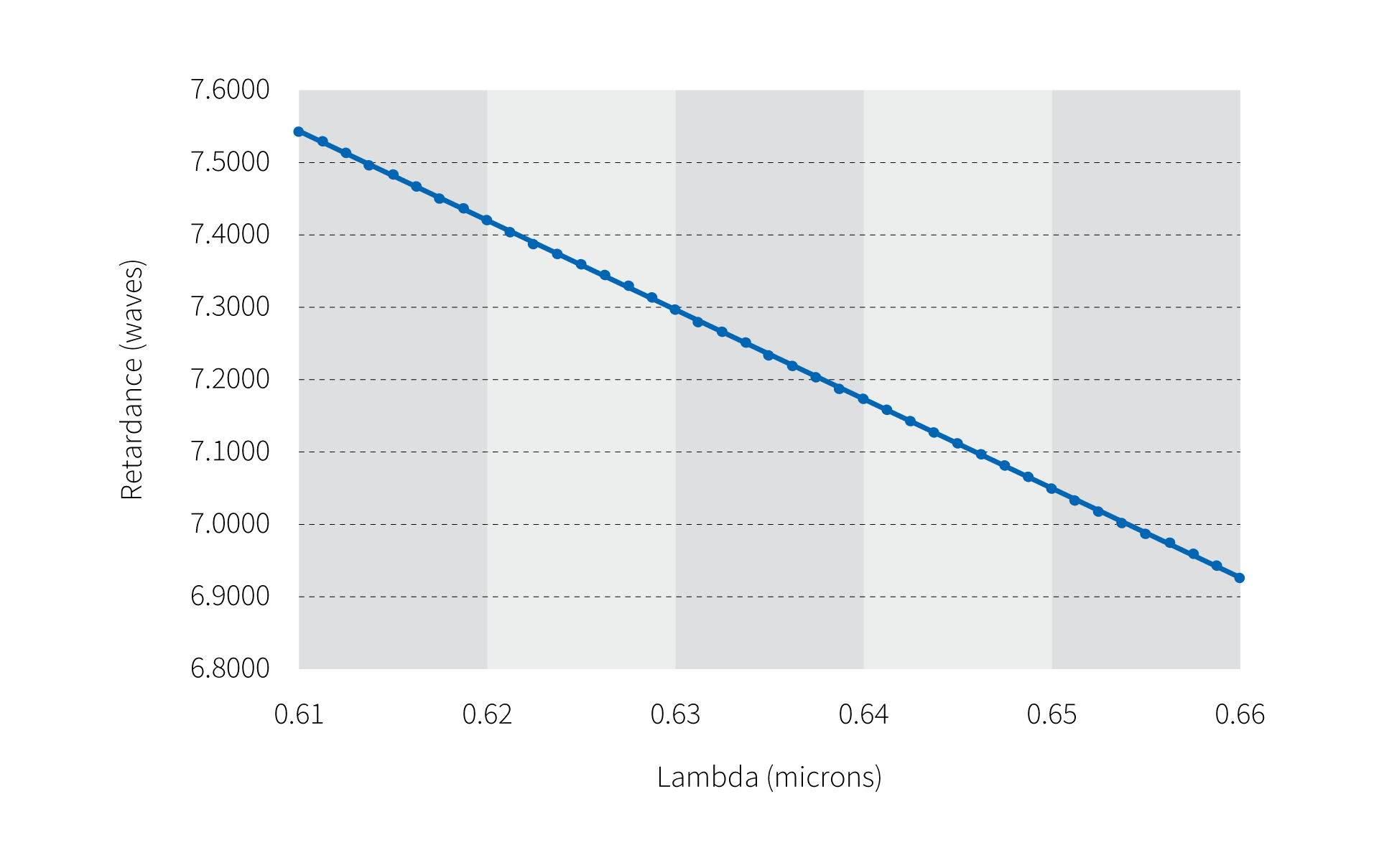

2波長低次波長板は、高品質の水晶振動子でできており、4分の1波長、2分の1波長、および全波長のリターダンスで利用できます。

考えられる1つの例は、800 nmと400 nmの2波長セットアップで使用するために設計された波長板です。これは、800 nmでλ/ 2プレートおよび400 nmでλ/ 4プレートとして動作します。これは、波長板を45度回転させると、800 nmで電気ベクトルが90度回転し、400 nmで偏光状態が変化しないことを意味します。
別の可能な構成は、800 nmのλ/ 2プレートと400 nmのλ/ 4プレートです。この場合、波長板は電気ベクトルを800 nmで90°回転させ、400 nmで円偏光を提供します。

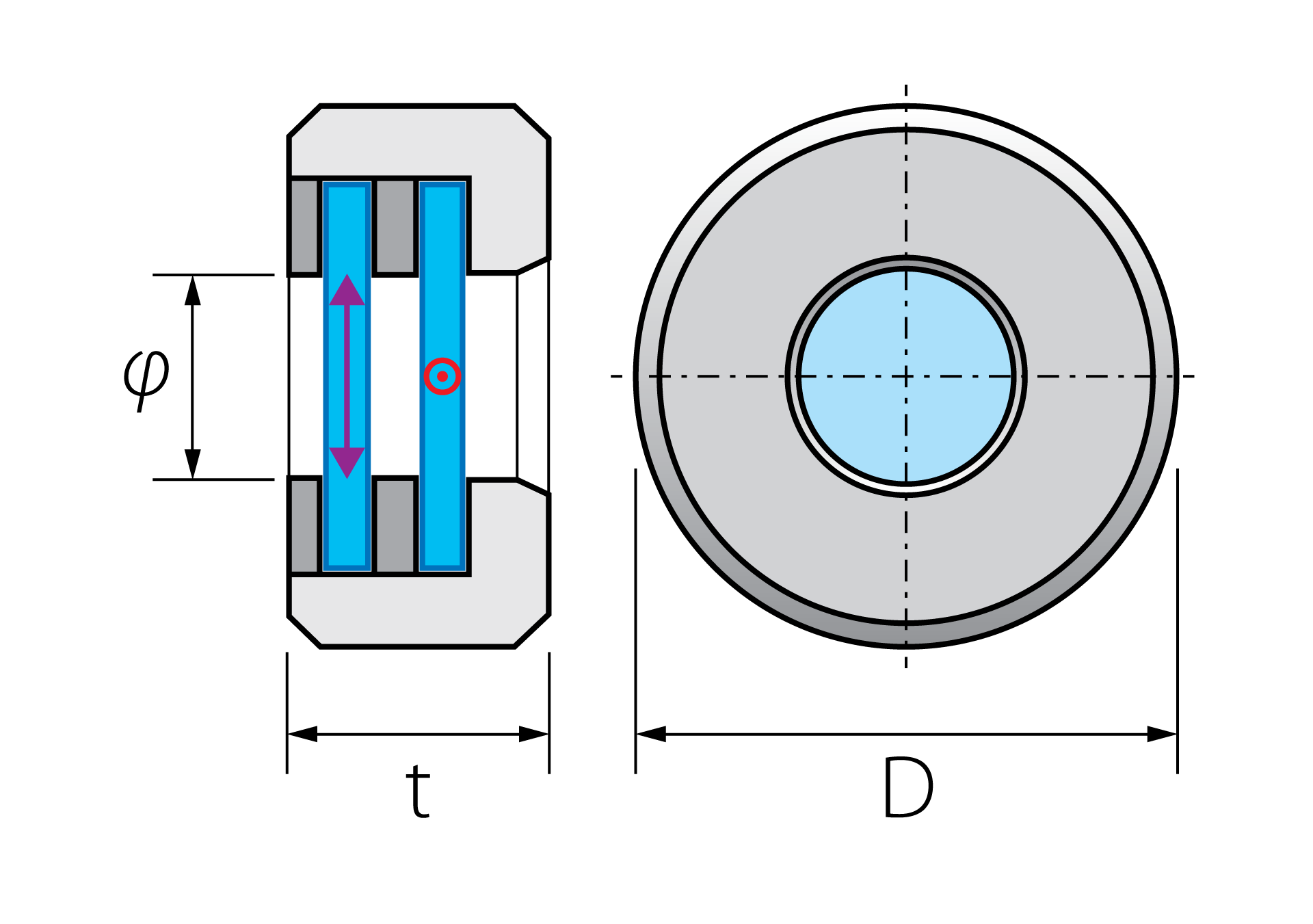

これらは、利用可能な多くの構成のうち、考えられる2つの構成にすぎません。すべての波長板は、Ø25.4 mmの黒色アルマイトリングに取り付けられ、18 mmの開口部を備えています。二波長光源の偏光を制御します。

仕様

材料	クリスタルクォーツ
表面品質, S-D	10-5
表面平坦度, P-V	<λ / 10 @ 632.8 nm
遅延耐性 @ 20°C	±λ/ 300
ARコーティング	Ravg<0.2% on each surface
クリアアパーチャ	Ø5 – 76.2 mm
LIDT	>5 J/cm² @ 1064 nm, 10 ns, 10 Hz
マウント	黒、白のアルマイトマウント

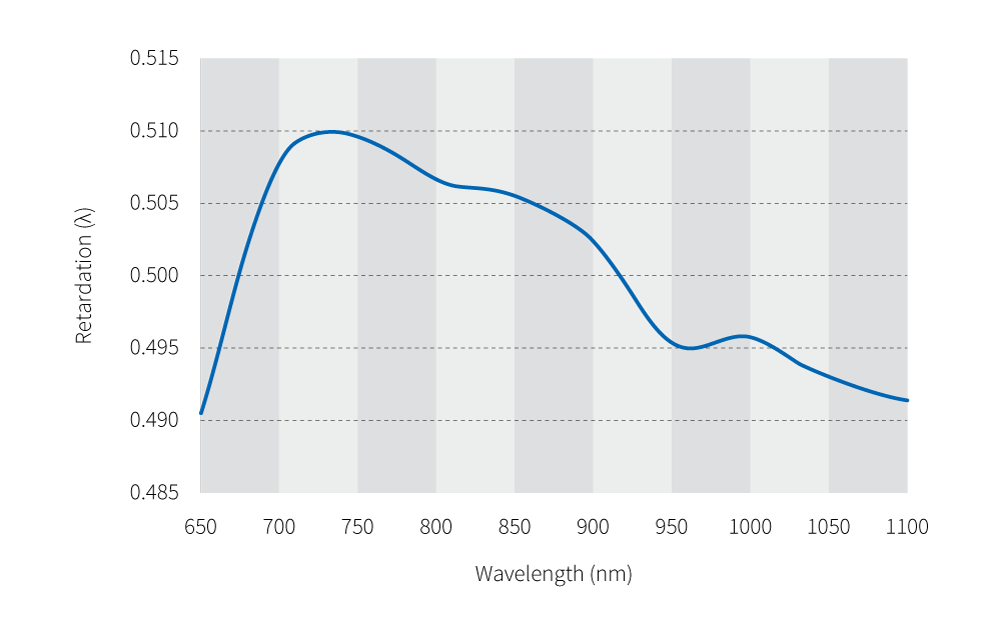

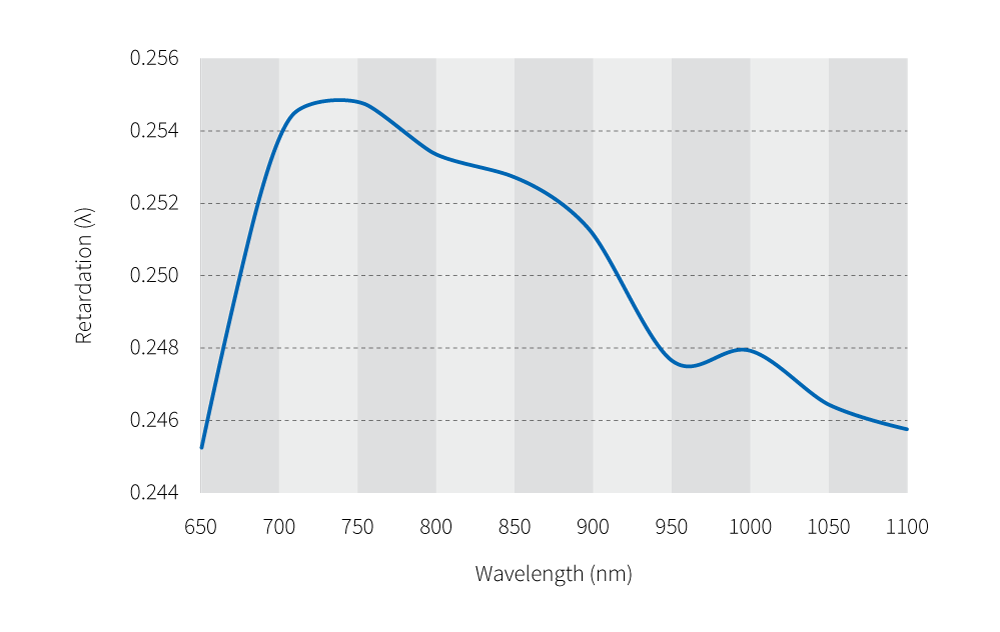

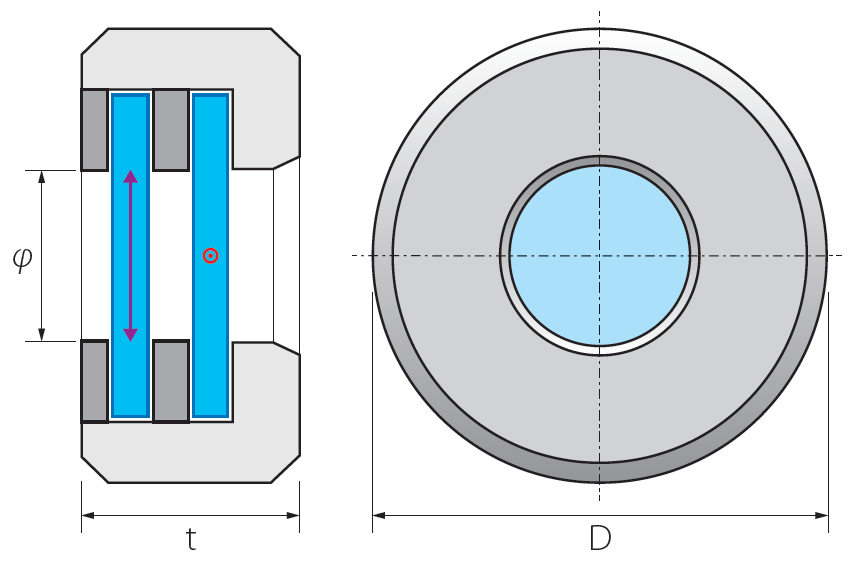

アクロマティック（広帯域）波長板（AWP）は、広い波長範囲でλ/ 2またはλ/ 4の遅延を生成するために交差した速軸を備えた制御された厚さの結晶石英およびフッ化マグネシウム板のペアです。材料間の分散の違いにより、広い波長範囲にわたってゆっくりとした位相シフトを調整できます。

アクロマティック波長板は、波長可変レーザー光源、複数のレーザーラインシステム、その他の広域スペクトル光源など、さまざまなデバイスに必要です。アクロマティック（ブロードバンド）波長板を使用して、多数の単一波長クォーツ波長板を置き換えることができます。これにより、システムがより便利で使いやすくなります。

仕様

材料	クリスタルクォーツ+ MgF₂
表面品質, S-D	20/10 (*)
表面平坦度, P-V	<λ/ 8 @ 632.8 nm (*)
遅延耐性 @ 20°C	±λ/ 100
ARコーティング	Ravg<0.2% on each surface
クリアアパーチャ	Ø5 – 76.2 mm
LIDT	>5 J/cm² @ 1064 nm, 10 ns, 10 Hz
マウント	黒アルマイトマウント

(*) サイズによって異なります

中赤外波長板は、中赤外領域の光の偏光状態を操作するために使用されます。2.8〜11 μmの範囲でハーフ（λ/ 2）およびクォーター（λ/ 4）のゼロ次波長板があります。

ゼロ次波長板は、広い帯域幅と受け入れ角度、および温度に対する低い感度を提供します。中赤外波長板は、フレネル反射によって引き起こされる損失を減らすために、誘電体ARコーティングでコーティングされています。OH吸収を最小限に抑えた特別に開発されたARコーティングは、3 μmおよび6 μmの波長板に対して可能な限り最高の透過値を提供します。

中赤外波長板は、取り扱いと調整を容易にするために、指定された速軸を備えた金属ホルダーに取り付けられています。

仕様

波長範囲、μm	2.8 – 11
表面品質, S-D	60 〜 40
表面平坦度, P-V	<λ / 4–λ / 8 @ 632.8 nm
遅延耐性 ＠ 20°C	±λ/ 40–λ / 100
ARコーティング	要求に応じて
クリアアパーチャ	Ø10 – 15 mm
マウント	黒アルマイトマウント

高エネルギーアプリケーション用のエポキシフリー波長板は、10 Hzのパルス繰り返し率で10 nsのパルスに対して> 20 J / cm2 @ 1064 nmのエネルギー密度に耐えます。独自の設計により、許容角度が広いため、調整感度が最小限に抑えられます。使用温度帯域幅が200Kを超えるため、このような波長板は、追加の損失なしに危険な状態で使用できます。波長板の順序は、必要な波長とリターデーションによって異なります。

• 高い消光比
• 広い許容角度
• 広い温度帯域幅
• UVアプリケーションで非常に便利

仕様

材料	クリスタルクォーツ
表面品質, S-D	10-5
表面平坦度, P-V	<λ/ 10 @ 632.8 nm
遅延耐性 @ 20°C	±λ/ 300
ARコーティング	Ravg<0.2% on each surface
クリアアパーチャ	Ø5 – 76.2 mm
LIDT	>20 J/cm² @ 1064 nm, 10 ns, 10 Hz (*)
マウント	黒、白のアルマイトマウント

(*) より高い値が可能

S波長板は、直線偏光を半径方向または方位角方向の偏光に変換する空間可変リターダです。この製品は、代替デバイスの損傷しきい値を100倍超える高い損傷しきい値が特徴です。独自の結果は、溶融シリカガラス内にサブ波長ナノグレーティングを形成することで実現されます。

ベクトルビームは、偏光に敏感なアプリケーションで役立ちます。たとえば、放射状に偏光されたビームは、金属の高アスペクト比のフィーチャの穴あけと切断でより効率的です。ベクトルビームは、光ピンセット、レーザーマイクロマシニング、STED顕微鏡、2光子励起蛍光顕微鏡にも適用できます。

標準のS波長板モデルは、343 nm、354 nm、488 nm、515 nm、532 nm、632 nm、800 nm、1030 nm、1064 nm、および1550 nmの波長で使用できます（カスタム波長はご要望に応じてご利用いただけます）。誘電体反射防止コーティングは、コンバーターの両側に塗布できます。

仕様

材料	UVFS, IRFS
基板の寸法	Ø25.4 × 3 mm
表面品質, S-D	20-10
表面平坦度, P-V	<λ/8 @ 632.8 nm
波長オプション	343 nm – 3 µm
ARコーティング	要求に応じて
クリアアパーチャ	Ø2 – Ø15 mm

偏光回転子は、固定角度で偏光を回転させ、狭波長帯レーザー用のリターデーション波長板の優れた代替品となります。

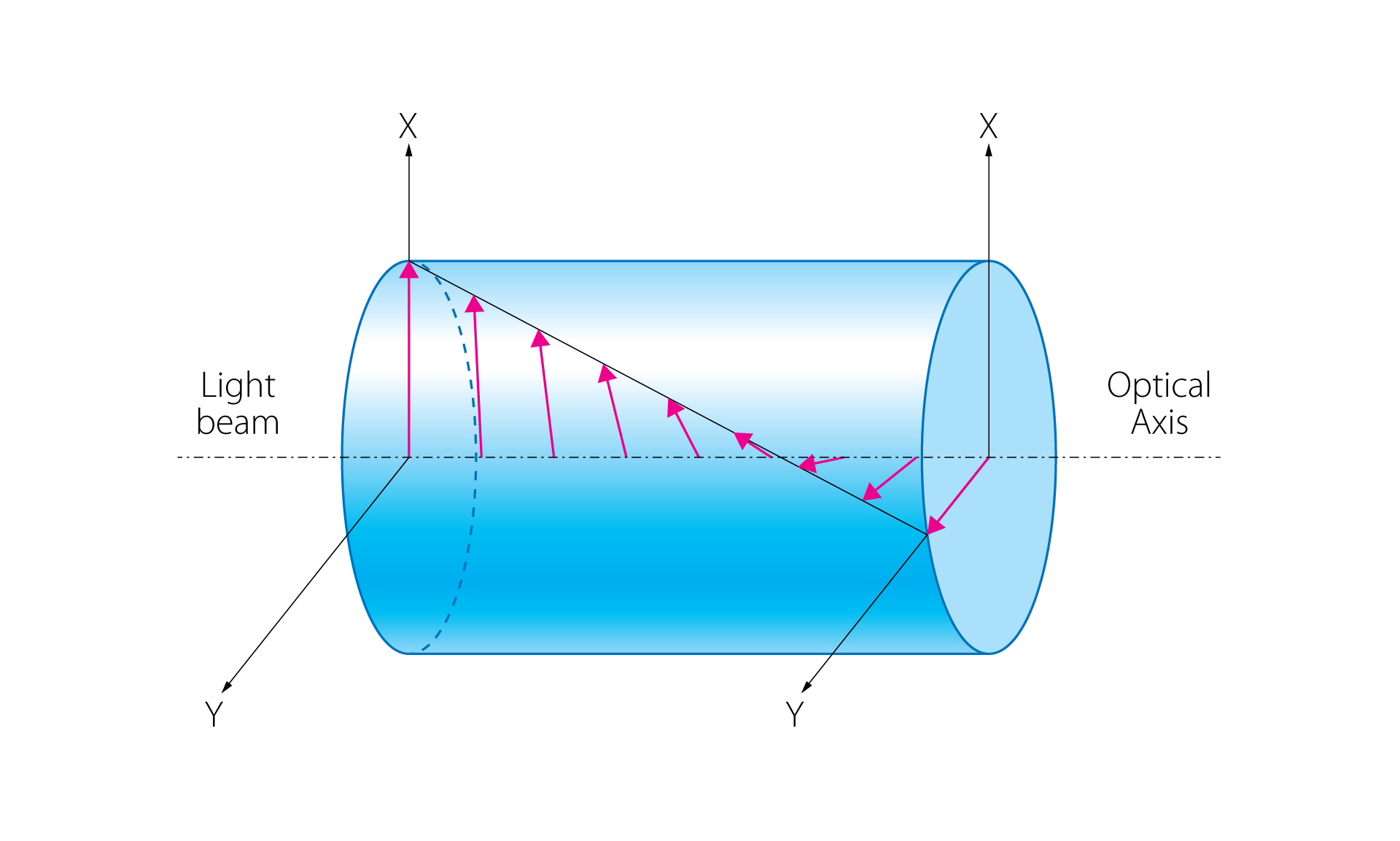

偏光の回転は、水晶やその他のエナンチオモルフ材料に固有の光学活性と呼ばれる特性によって引き起こされます。偏光を時計回りまたは反時計回りにそれぞれ回転させる「右回り」および「左回り」のクォーツがあります。

回転子はCカットであるため、偏光の回転は、光軸を中心としたコンポーネントの回転とは無関係に発生します。したがって、コンポーネントは位置合わせの影響を受けず、唯一の要件は、入射ビームが回転子の開口部に対して垂直でなければならないことです。

設計された波長の反射防止コーティングを含む、45°または90°の固定偏光回転角を備えた回転子を提供しています。より便利に使用するために、すべての回転子は黒色アルマイトマウントに取り付けられています。

特徴

• 特別な調整は必要ありません
• 反射防止コーティングでコーティング
• 偏光を一定の角度で回転させます
• 利用可能なカスタム回転角度
• ご要望に応じて反時計回りに回転
• リクエストに応じて取り付けなしの回転子
• 利用可能なカスタム波長用の回転子

仕様

波長範囲	343 – 1064 nm
表面品質, S-D	20-10
表面平坦度, P-V	<λ/8 @ 632.8 nm
偏光回転	45° or 90°
回転精度	<3 arcmin
ARコーティング	Ravg<0.2% on each surface
LIDT	>10 J/cm² @ 1064 nm, 10 ns, 10 Hz
マウント	黒アルマイトマウント

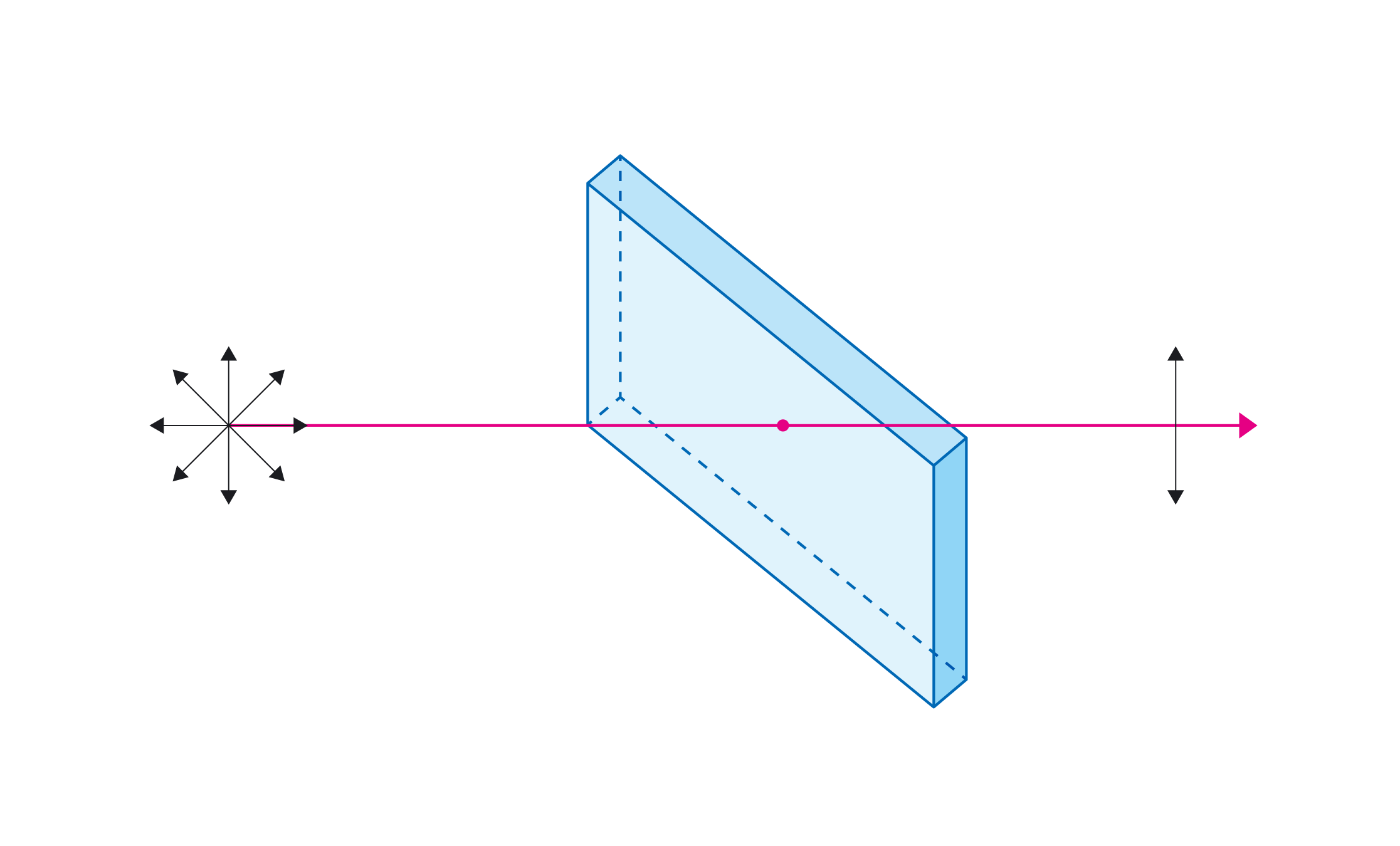

ガラス板偏光子は、機械的特性、抵抗、および光学性能の点で独自の品質を備えています。これらの要素は、電気光学、干渉法、レーザーなど、さまざまなアプリケーションで使用できます。

特徴

• 消光比>10000：1
• 高透過率
• 広いスペクトル帯域幅
• 広い許容角度
• 非常に薄い

仕様

波長範囲	600 〜 2000 nm
寸法範囲 L × H	5 〜 100 mm
形状	円形、長方形
表面品質, S-D	80-50
作動温度	-50〜400°C
消光比	> 10000：1 (*)

(*) 波長に依存

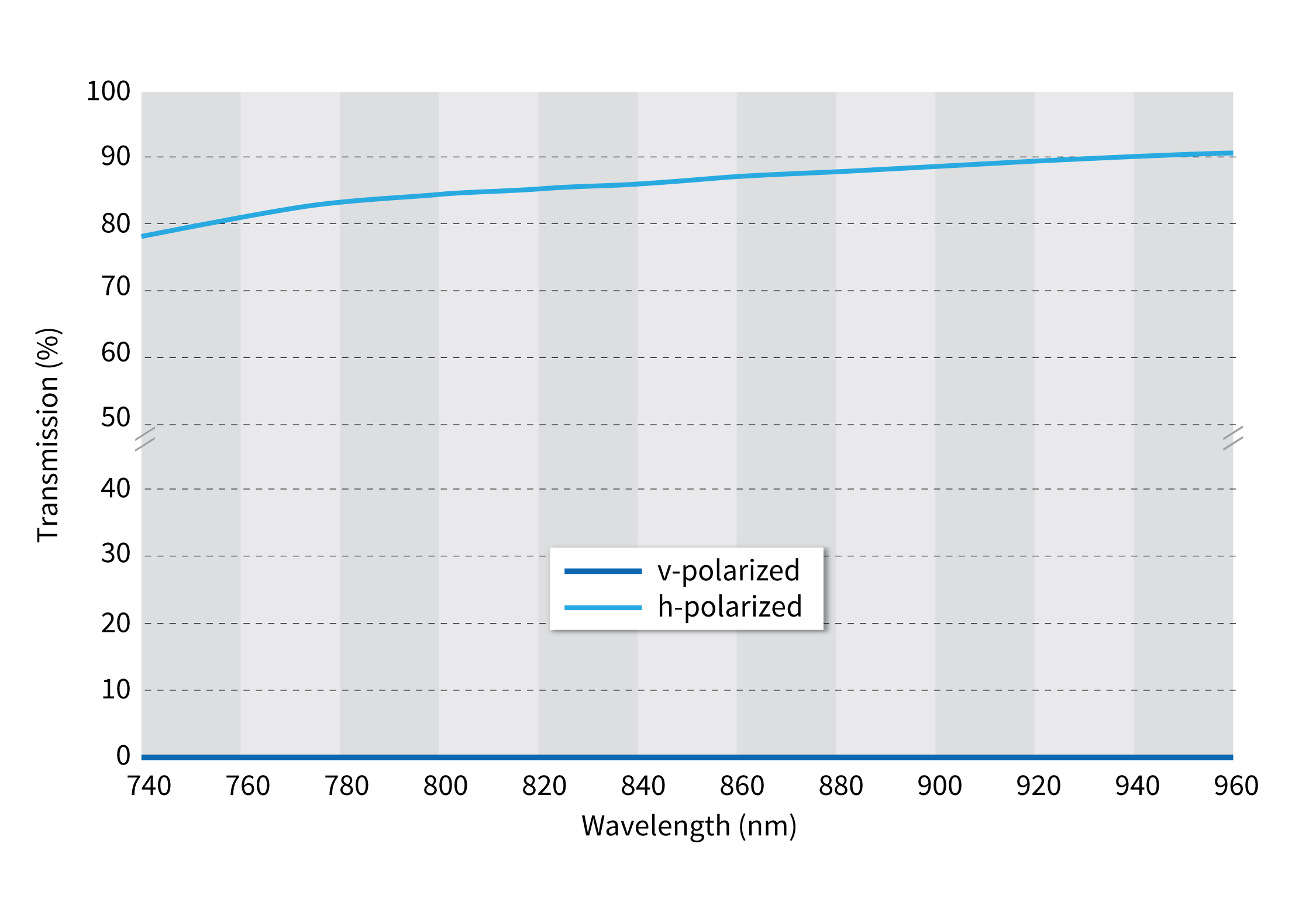

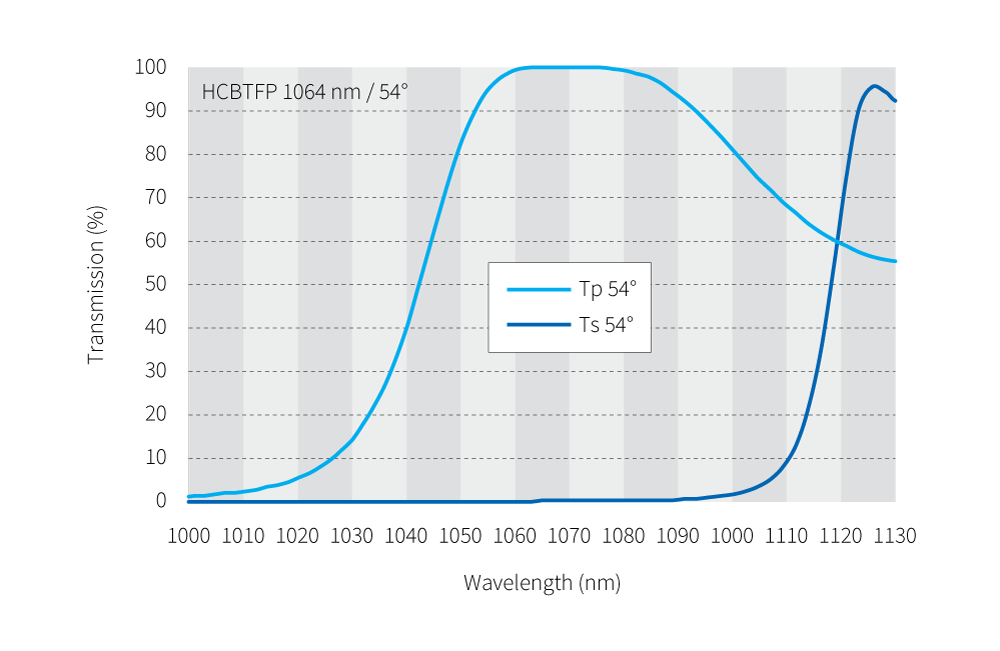

偏光光学系は、空洞内および空洞外での使用の両方にとって重要です。設計に高コントラストの薄膜偏光子を使用することにより、レーザーエンジニアは、出力に影響を与えることなく、デバイス内の重量と体積を節約できます。損傷しきい値が高く、消光比が高いため、薄膜偏光子は、グランレーザー偏光プリズムまたはキューブ偏光ビームスプリッターの優れた代替品です。

仕様

波長範囲	190 〜 3000 nm
寸法範囲 L × H	5 〜 200 mm
形状	円形、長方形
表面品質, S-D	20-10
表面平坦度, P-V	<λ / 10 @ 632.8 nm (*)
消光比Tp / Ts	-50〜400°C
消光比	200：1
LIDT	可能な高LIDTコーティング設計

(*) サイズによって異なります

偏光光学系は、キャビティ内とキャビティ外の両方で使用するために重要です。設計に高コントラストの薄膜偏光子を使用することにより、レーザーエンジニアは出力に影響を与えることなくデバイスの重量と体積を節約できます。損傷しきい値と消光比が高いため、薄膜偏光子は、グランレーザー偏光プリズムまたは偏光キューブビームスプリッターの優れた代替品です。

仕様

波長範囲	190 〜 3000 nm
寸法範囲 L × H	5 〜 200 mm
形状	円形、長方形
表面品質, S-D	20-10
表面平坦度, P-V	<λ / 10 @ 632.8 nm (*)
消光比Tp / Ts	1000：1

(*) サイズと素材によって異なります

偏光光学系は、キャビティ内とキャビティ外の両方で使用するために重要です。設計に高コントラストの薄膜偏光子を使用することにより、レーザーエンジニアは出力に影響を与えることなくデバイスの重量と体積を節約できます。高コントラストの45°薄膜偏光子は、45°の入射角で最適な性能を発揮するように特別に設計されているため、標準の光学マウントを使用したレーザーシステムでの配置と調整が容易です。

仕様

波長範囲	190 〜 3000 nm
寸法範囲 L × H	5 〜 200 mm
形状	円形、長方形
表面品質, S-D	20-10
表面平坦度, P-V	<λ / 10 @ 632.8 nm (*)
消光比Tp / Ts	1000：1

(*) サイズと素材によって異なります

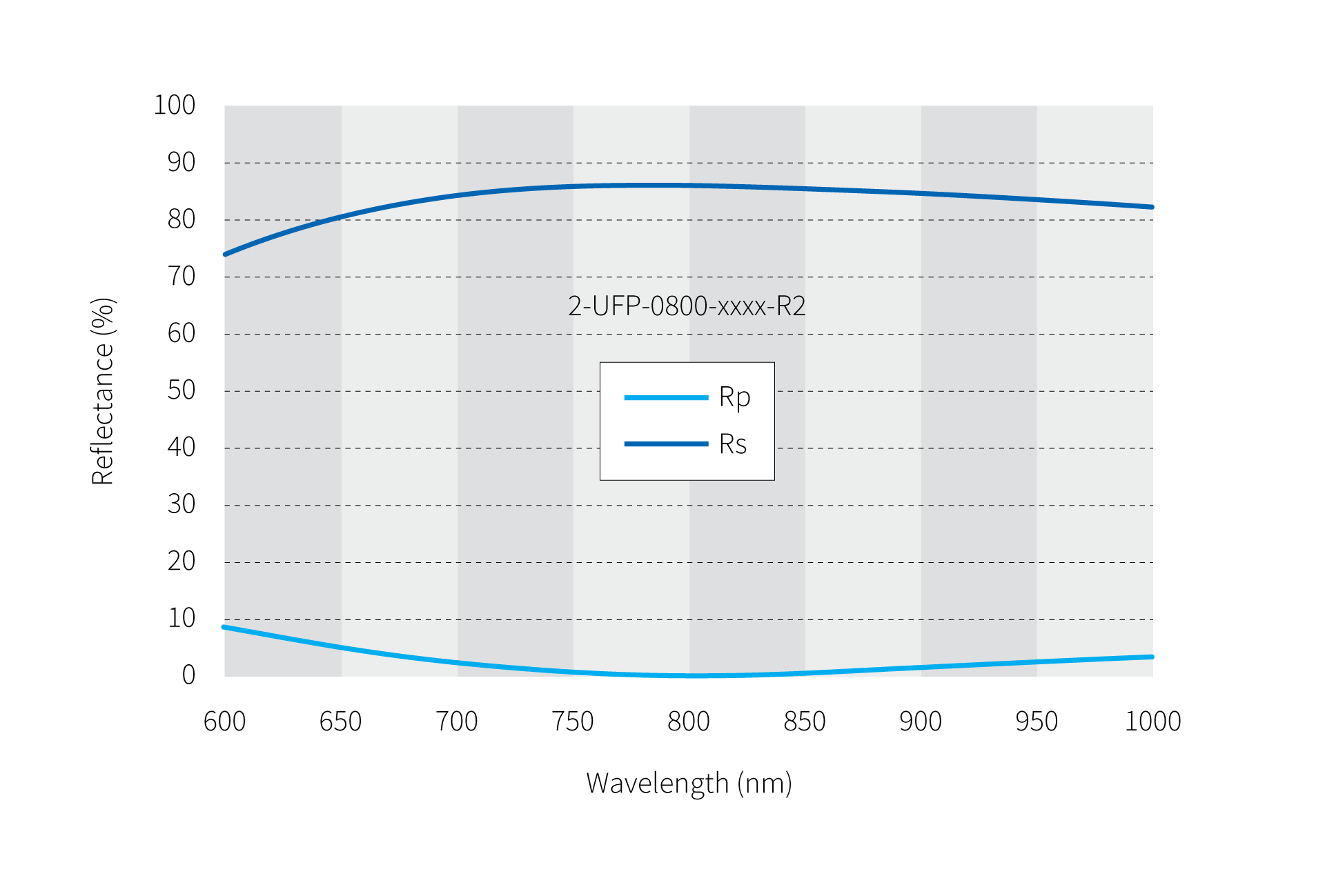

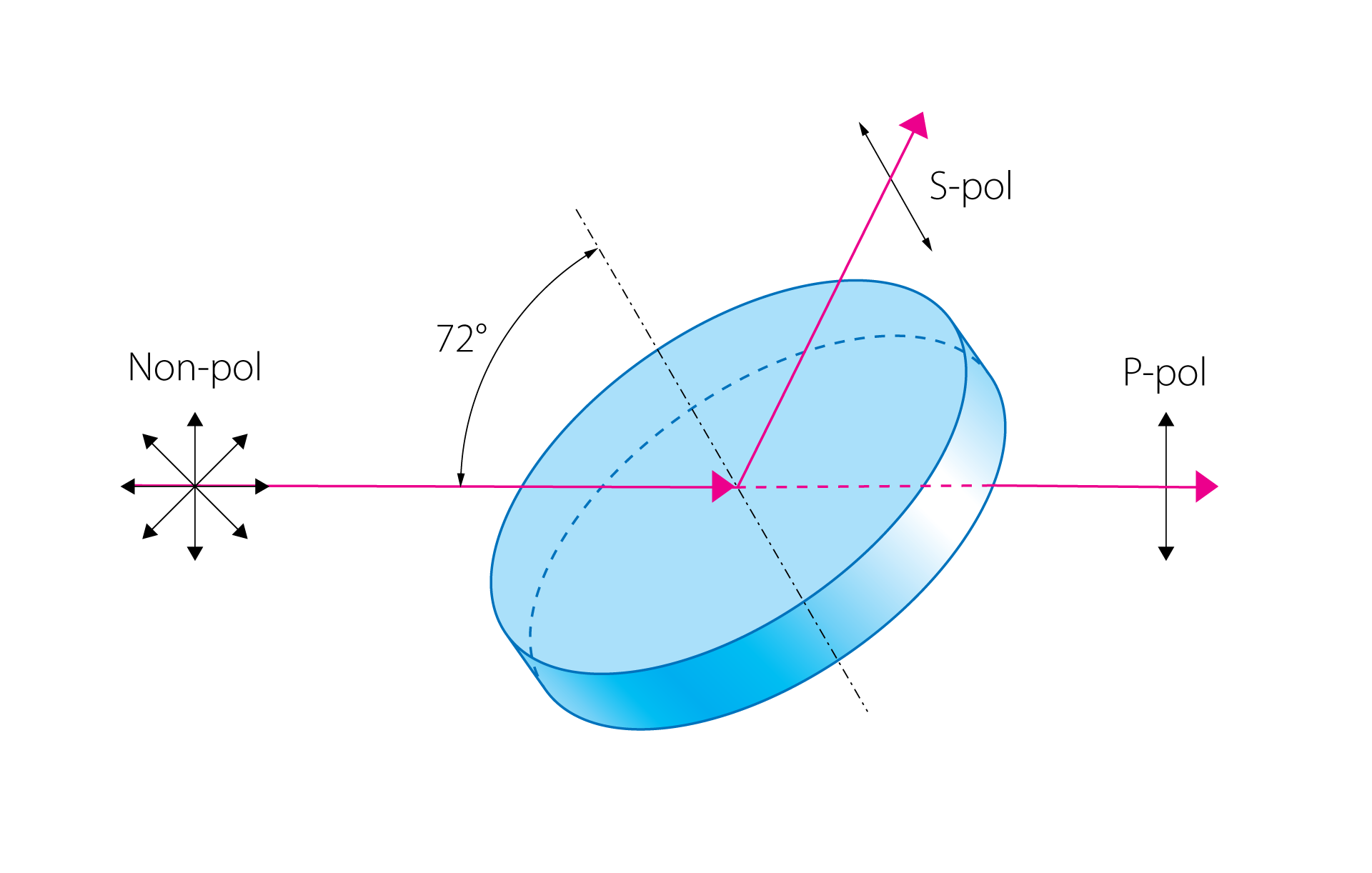

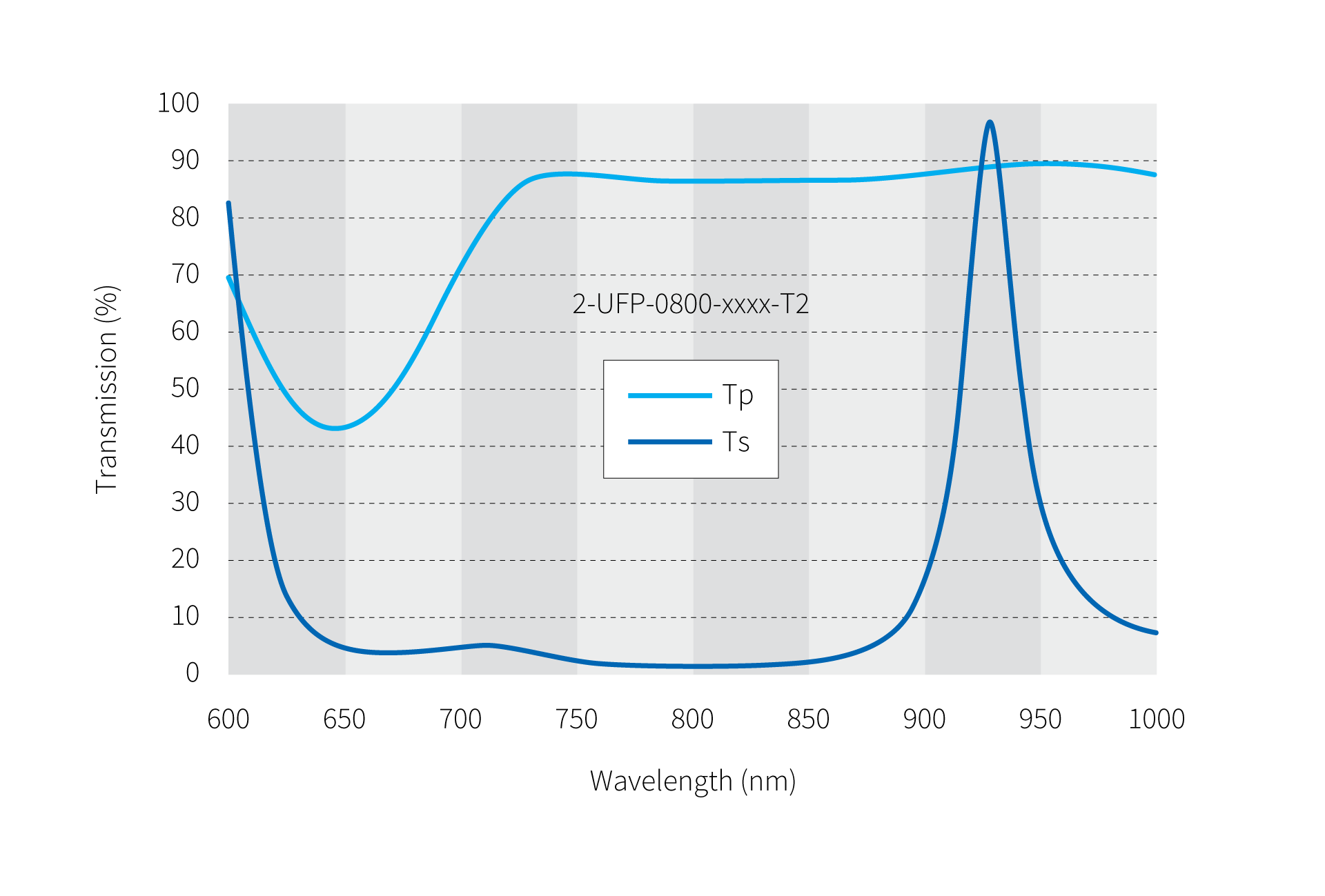

偏光光学系は、空洞内および空洞外での使用の両方にとって重要です。フェムト秒レーザー光源は通常、広い光学スペクトルを放射しますが、これは光学システム設計の段階で考慮する必要があります。72度の入射角で動作する当社の広帯域薄膜偏光子により、ユーザーはパルスの時間的特性を維持しながらセットアップを最適化できます。

ブロードバンド超高速薄膜偏光子は、アプリケーション向けに4つのタイプで提供されます。

透過偏光子 – 入力面に偏光コーティングが施され、出力面はp偏光用にARコーティングされています。これらは、p偏光Tp> 94％の最高の透過率、または偏光の最高のコントラストに最適化できます。

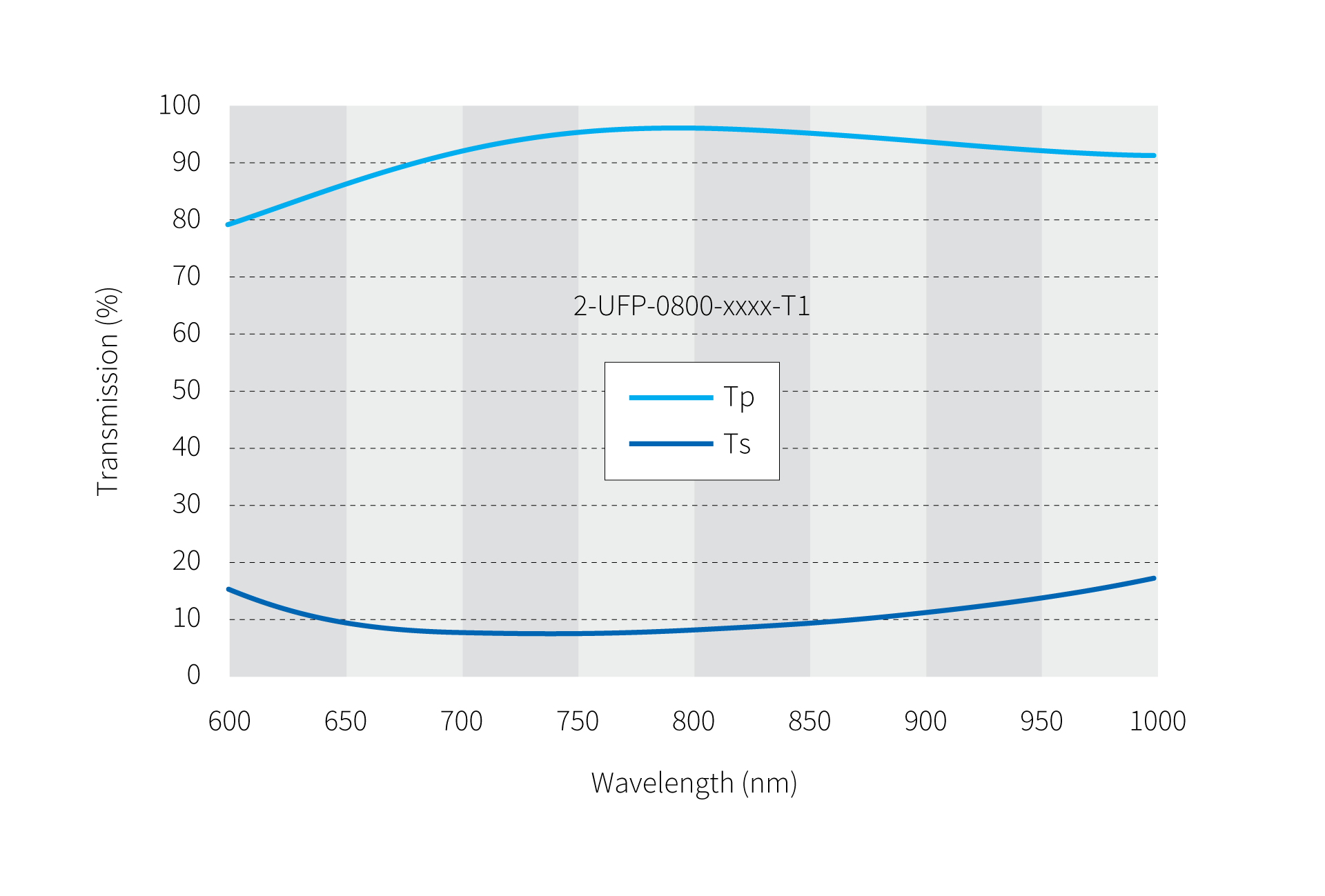

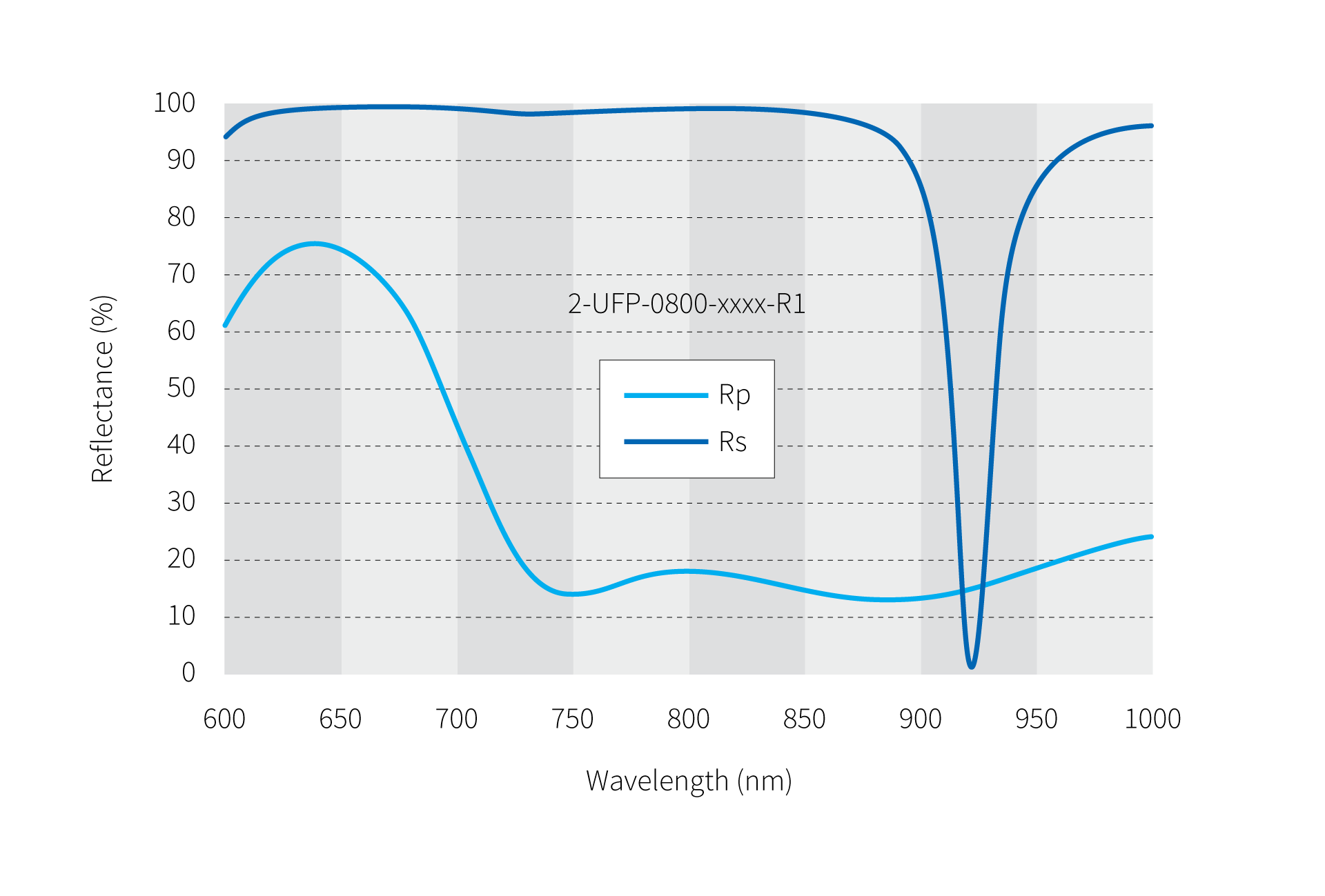

反射偏光子 – 入力面に偏光コーティングが施され、出力面にはs偏光とp偏光の両方でARコーティングが施されています。それらは、s偏光Rs> 98％の最高の反射、または偏光Rs：Rp> 60：1の最高のコントラストのために最適化することができます。さらに、偏光子のARコーティングされた側には、ゴーストを最小限に抑えるためのくさびがあります。

仕様

波長範囲	190 〜 3000 nm
寸法範囲 L × H	5 〜 200 mm
形状	長方形
表面品質, S-D	20-10
表面平坦度, P-V	<λ / 10 @ 632.8 nm (*)
消光比Tp / Ts	200：1

(*) サイズによって異なります

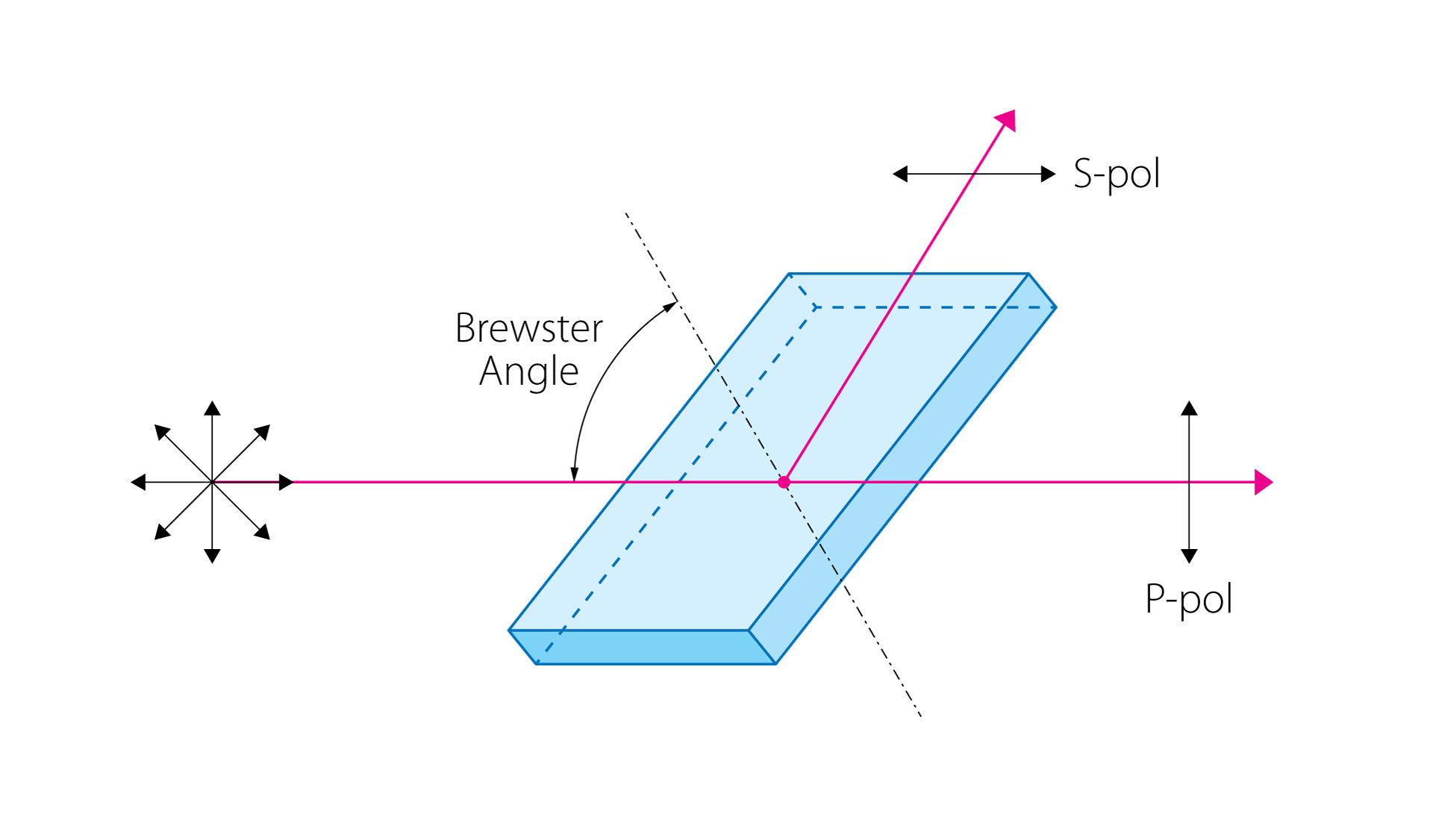

偏光光学系は、キャビティ内とキャビティ外の両方で使用するために重要です。一部の高度なアプリケーションでは、偏光状態が非常に重要な精密ビームの組み合わせが必要です。デュアルバンドブリュースター薄膜偏光子は、通常のブリュースター偏光子の性能を維持しながら、異なる波長の2つの同一線上のビームで使用するように設計されています。

仕様

波長範囲	190 〜 3000 nm
寸法範囲 L × H	5 〜 200 mm
形状	円形、長方形
表面品質, S-D	20-10
表面平坦度, P-V	<λ / 10 @ 632.8 nm (*)
消光比Tp / Ts	200：1

(*) サイズと素材によって異なります

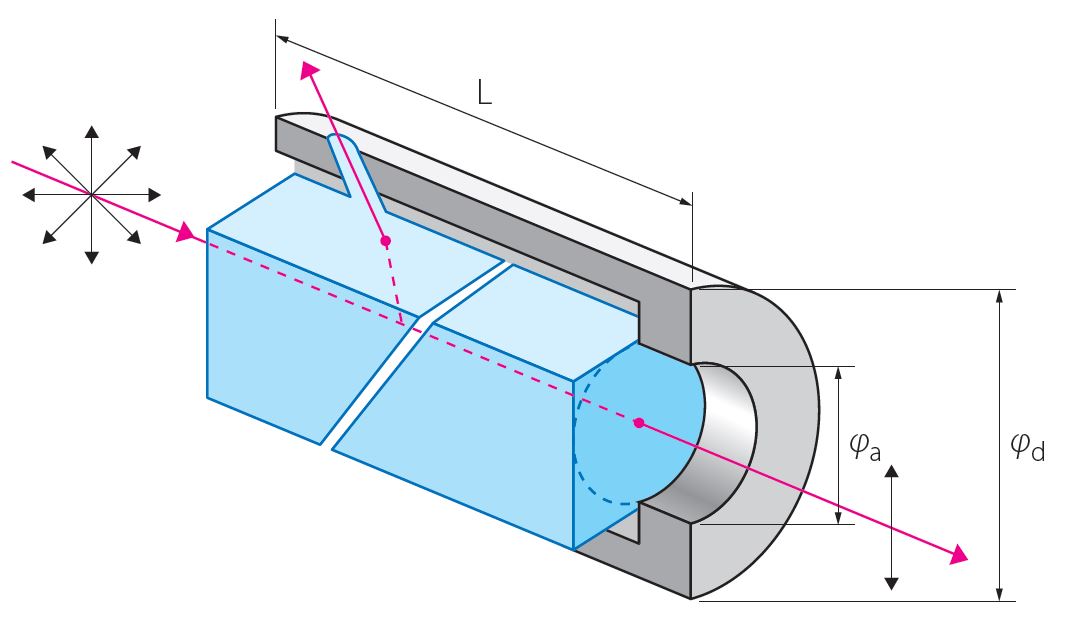

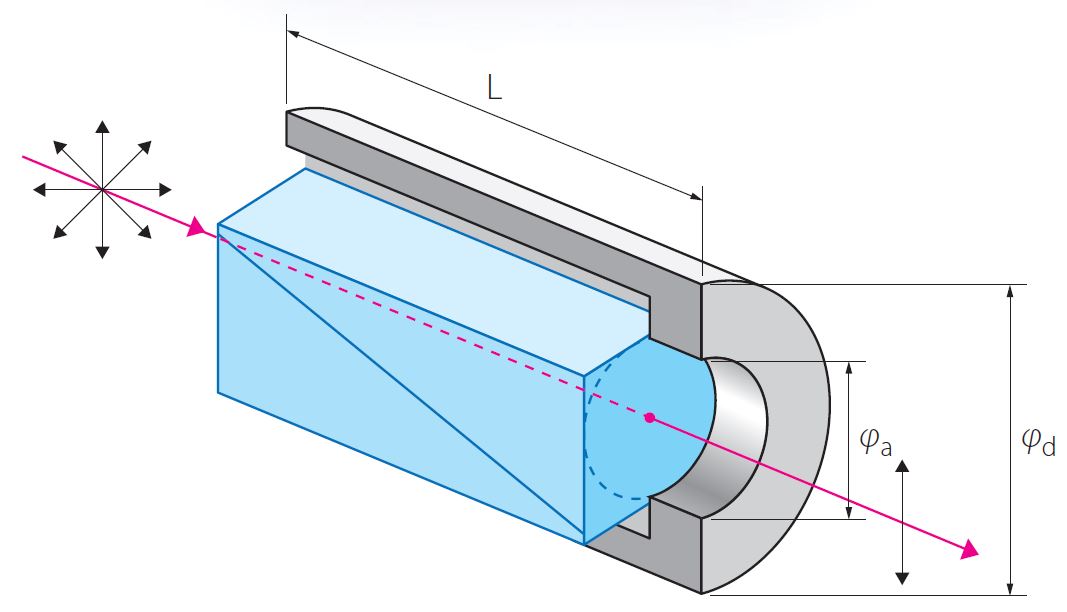

グランタイプの偏光子は、広いスペクトル範囲、高い消光比、および/または高い偏光純度を必要とするアプリケーションに使用される、取り付けられた偏光プリズムです。

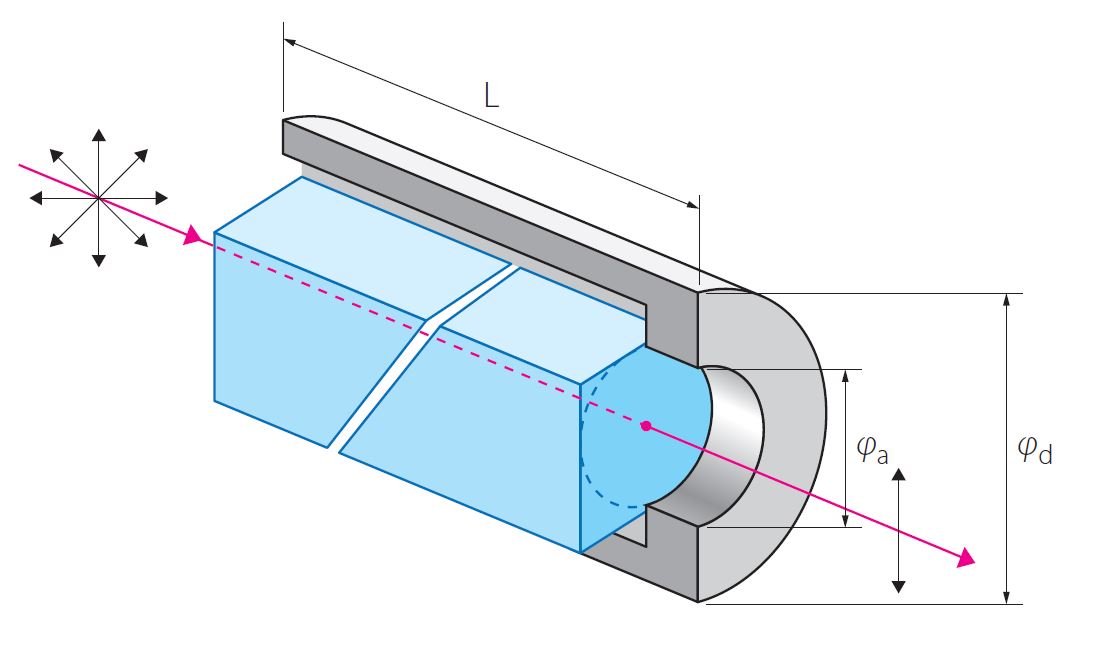

このような偏光子の典型的な用途は、光源の偏光を「洗浄」するため、または偏光光源を減衰させるためです。グランタイプの偏光子には、薄膜偏光子（TFP）に比べていくつかの利点があります。まず、グランタイプの偏光子の消光比はTFPの消光比よりも2〜4桁高く、偏光純度が高くなります。第二に、TFPは狭いレーザーライン動作用に設計されているのに対し、それらは広帯域スペクトル動作範囲を持っています。標準のグランタイプの偏光子はバレルタイプのマウントに取り付けられており、ほとんどのアプリケーションに便利です。

3種類のグランタイプ偏光子を提供しており、アプリケーションに応じて選択できます。

• グランテイラー
• グランレーザー
• グラン・トンプソン

仕様

材料	α-BBO、YVO4、方解石
波長範囲	200 〜 4000 nm
クリアアパーチャ	Ø8 – 20 mm
長さ	15 〜 50 mm
消光比	<5×10-6 (*)
表面品質, S-D	20-10
表面平坦度, P-V	<λ /2-λ/ 4 @ 632.8 nm
コーティング	Single layer MgF2
LIDT	>100-500 MW/cm2

(*) 素材によって異なります

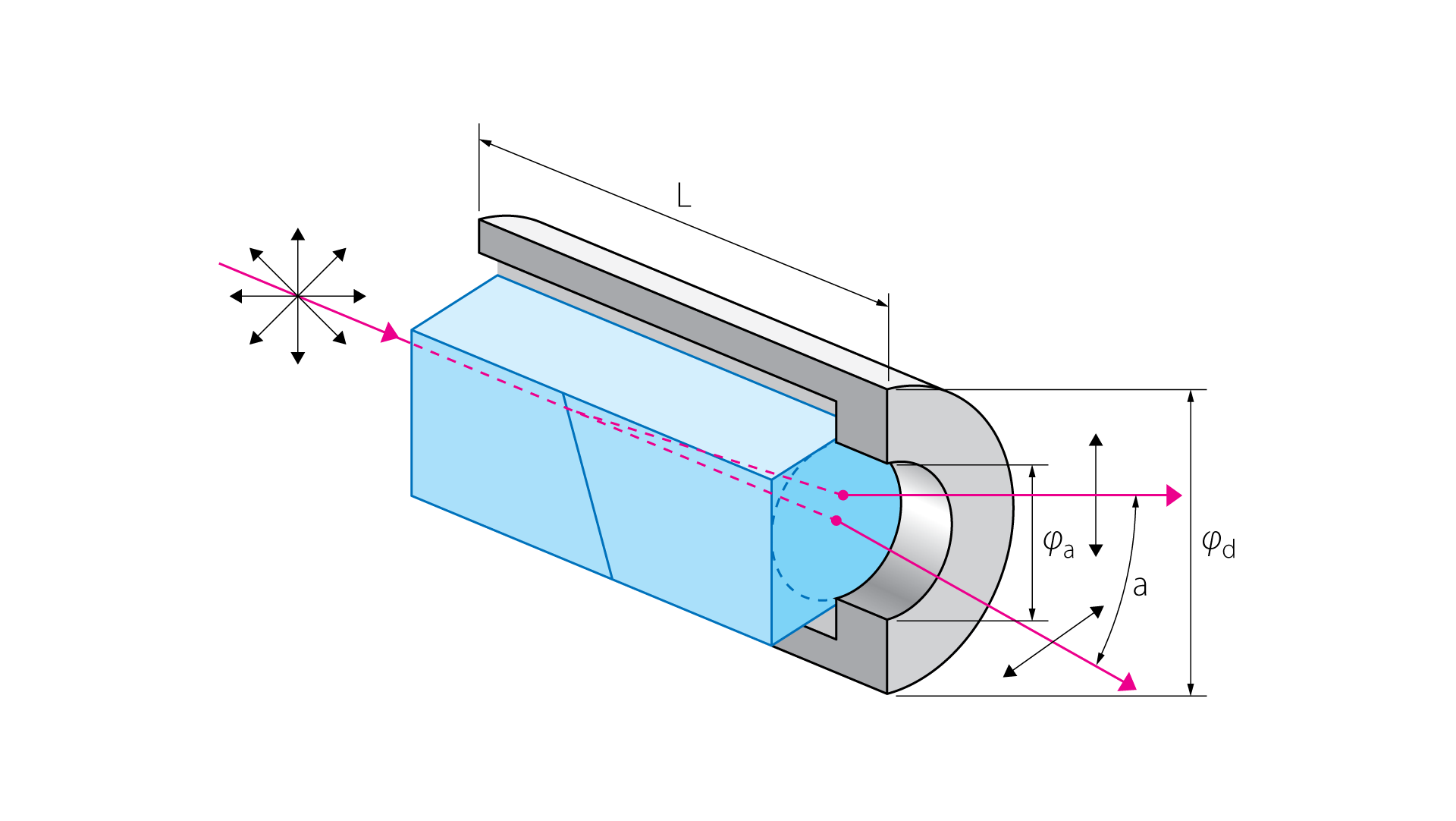

ウォラストン偏光子は、光軸が互いに垂直になるように接合された複屈折材料の2つの直交プリズムで構成されています。
ウォラストン偏光子は、偏光されていない光ビームを2つの直交する偏光ビームに分離するように設計されています。通常のコンポーネントと異常なコンポーネントは、初期伝搬軸から対称的に偏向します。この種の性能は、通常のビームと異常なビームの両方にアクセスできるため、実験室での実験に魅力的です。
分光計での最も一般的な使用とは別に、これらの偏光子は、光学セットアップの偏光アナライザーまたはビームスプリッターとして使用できます。
ご要望に応じて、カスタムの分離角度を設計できます。

特徴

• 広い波長範囲
• 低電力アプリケーション
• 高い消光比

仕様

材料	クォーツ、YVO4、方解石
波長範囲	200 〜 4000 nm
クリアアパーチャ	Ø8 – 20 mm
消光比	<5×10-6 (*)
表面品質, S-D	20-10
表面平坦度, P-V	<λ / 4 @ 632.8 nm
ビーム偏差	<3 arcmin
分離角度	2-20°
コーティング	Single layer MgF2

(*) 素材によって異なります

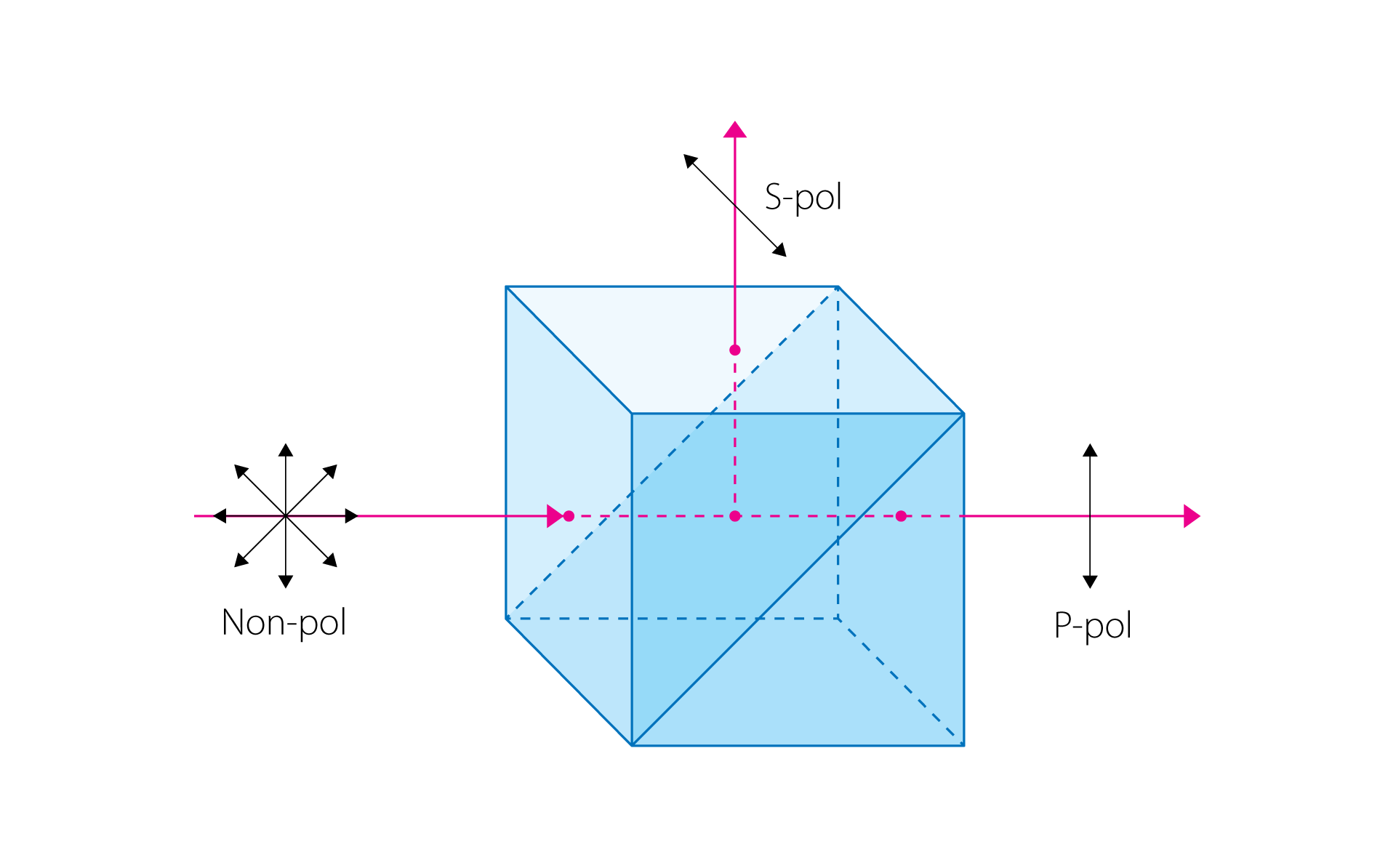

偏光ビームスプリッターキューブには、プレートビームスプリッターに比べていくつかの利点があります。これらは取り扱いが簡単で、ランダムに偏光されたビームを2つの直交する直線偏光成分に分割する、高コントラストで高消光比の偏光子です。
これらの製品は通常、レーザービームの分離と組み合わせ、および光絶縁アプリケーションで使用されます。キューブのエポキシフリー構造は、高エネルギーレベルで優れた性能を可能にします。

特徴

• 簡単で変形のない取り付け
• 透過率の高い消光比：Tp / Ts > 1000：1
• 反射および透過波面歪みが少ない
• ゴースト反射なし
• 最小のビーム変位
• 反射ビームと透過ビームの吸収はごくわずかです

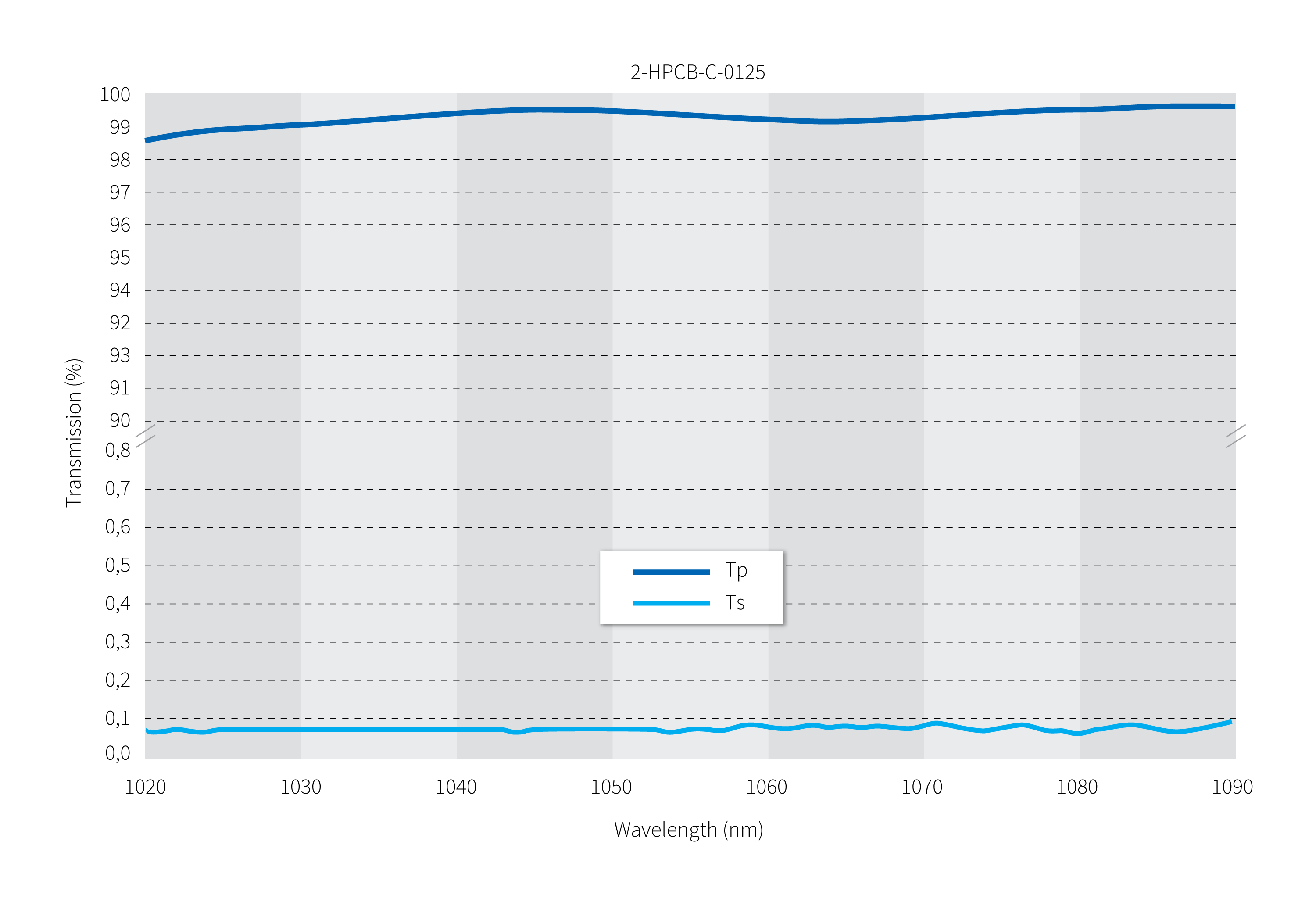

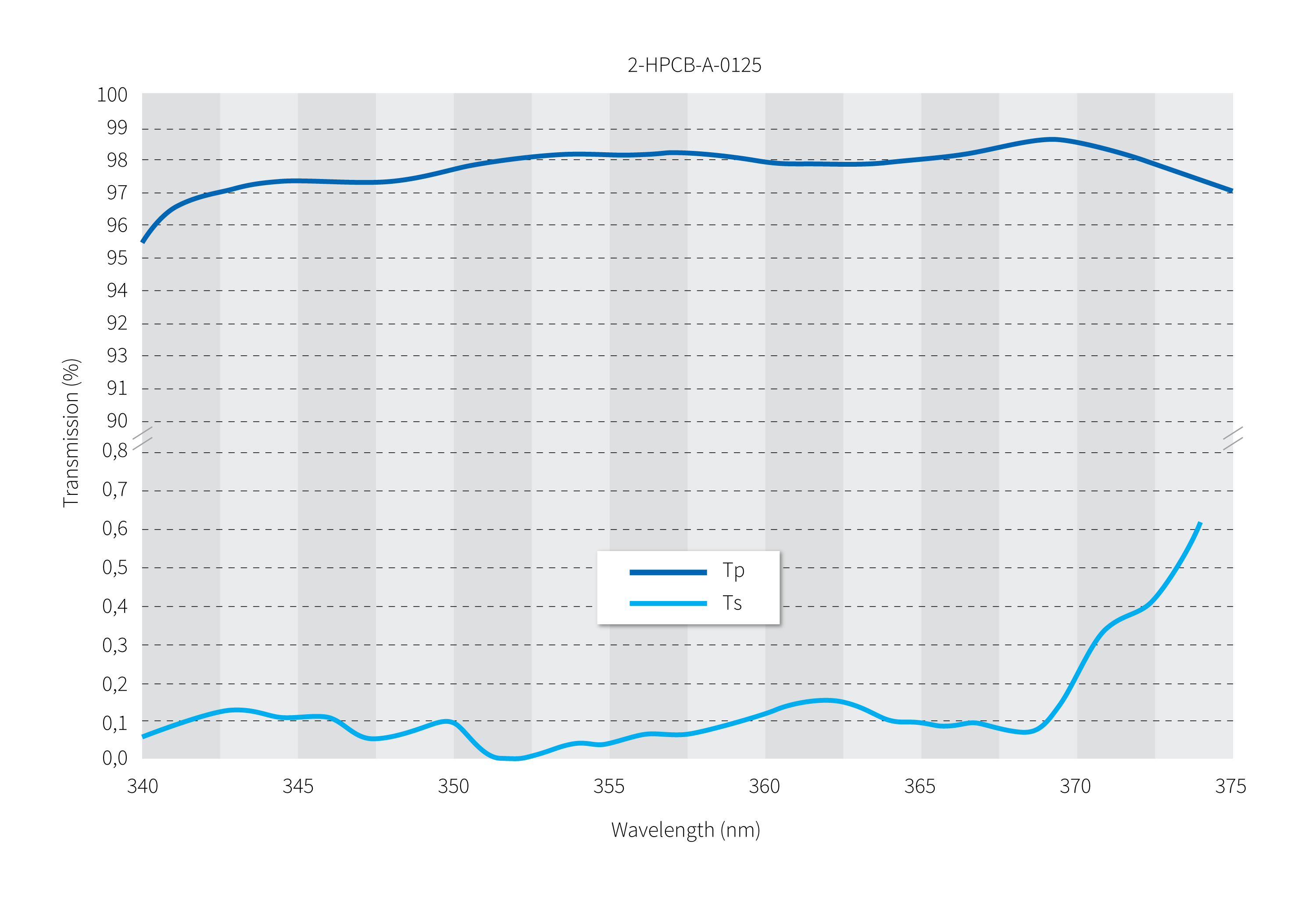

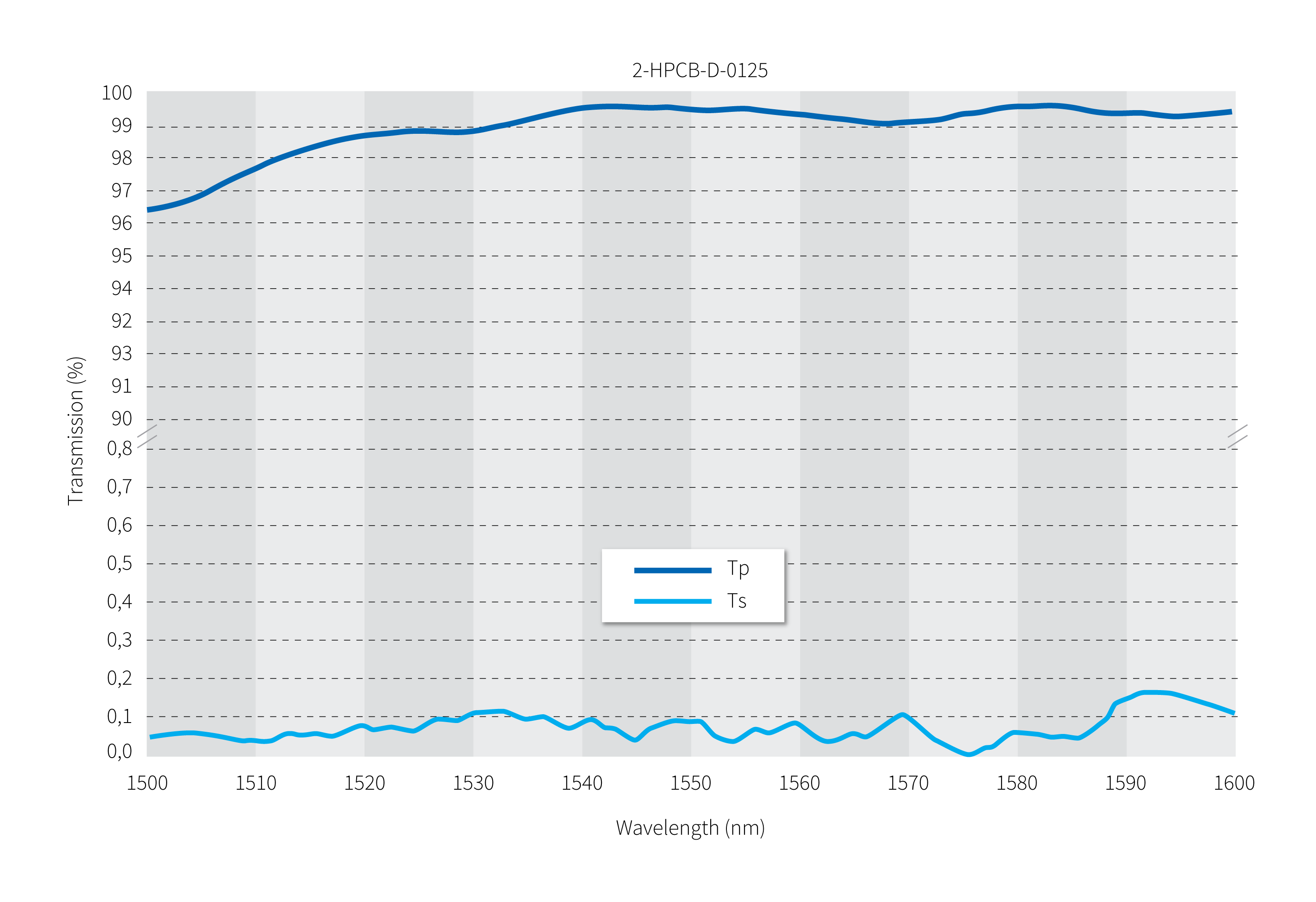

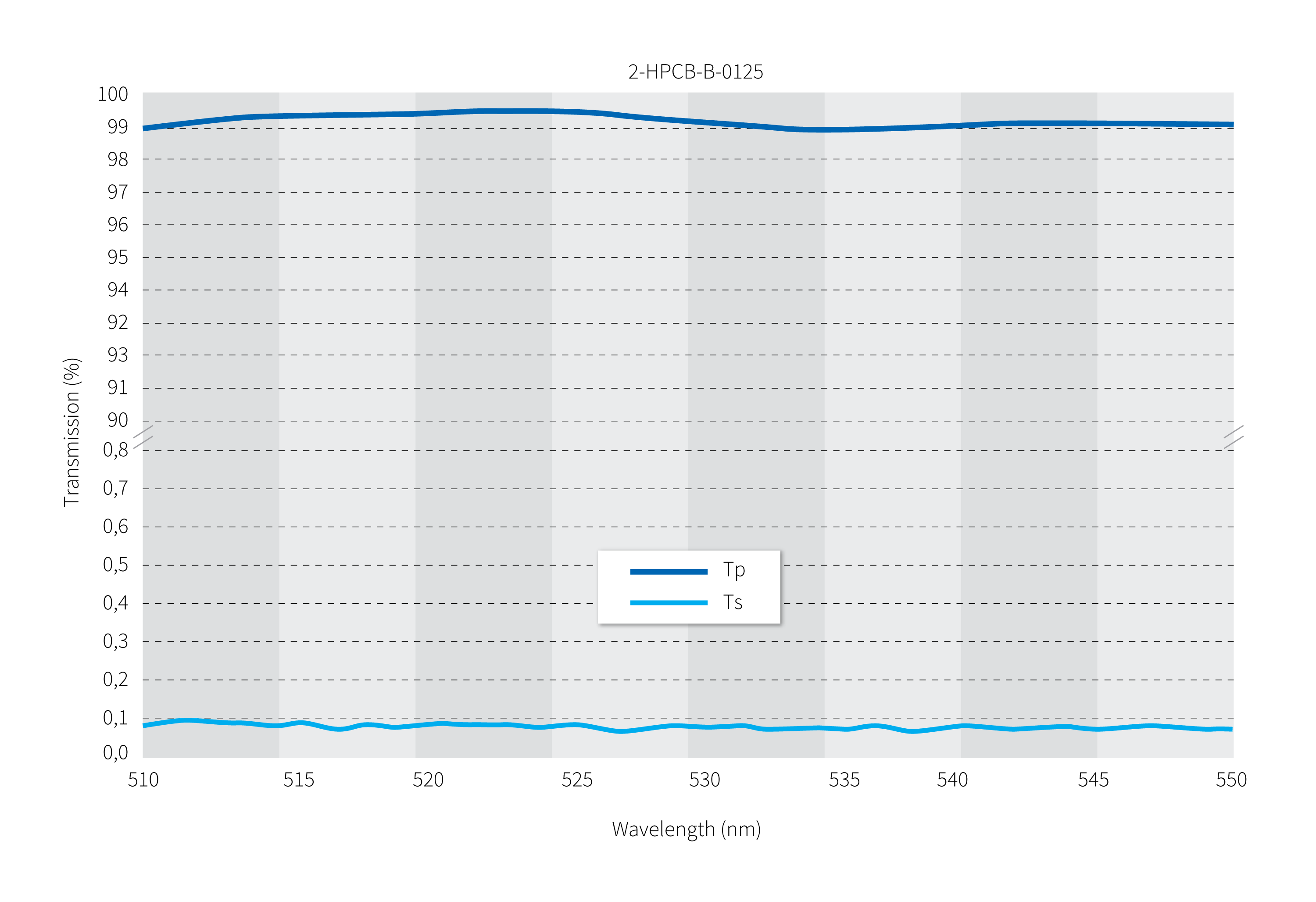

• p偏光の高い透過率：Tp > 97％
• コリメートビームのみ
• 入力面と出力面は、指定された波長に対してARコーティングされています
• カスタムサイズはご要望に応じてご利用いただけます

仕様

基板材料	UVFS
波長範囲	343 〜 2100 nm
表面品質, S-D	40-20、20-10 (*)
表面平坦度, P-V	<λ / 8 @ 632.8 nm
ビーム偏差	<3 arcmin
消光比Tp / Ts	> 1000：1
透過率@中心波長	Tp>97%
中心波長での反射率	Rs>99.5%
LIDT	Up to 20 J/cm2 @ 1064 nm, 10 ns, 100 Hz (**)

(*) サイズによって異なります
(**) より高い値が可能

仕様

基板材料	UVFS
波長範囲	440 〜 1700 nm
表面品質, S-D	40-20
表面平坦度, P-V	<λ / 6 @ 632.8 nm
ビーム偏差	<3 arcmin
消光比Tp / Ts	> 200：1
透過率@中心波長	Tp> 90％、> 95％、> 97％
中心波長での反射率	Rs> 99％、> 99.5％、> 99.8％
LIDT	Up to 0.3 J/cm2 @ 1064 nm, 10 ns, 100 Hz
