ポンプレーザー

スクリーンショット 2016-06-29 14.18.41

製品タイプ FOL1402P FOL1404Q FOL1405R FOL1425R FOL1437R
技術資料 PDF PDF
用途 Er添加ファイバー増幅器用のポンプソース
特徴 Isolator付き
製品タイプ FOL1404Q FOL1405R FOL1425R FOL1437 FOL1437
技術資料 PDF-1、PDF-2、PDF-3
用途 ラマン増幅器用ポンプソース
特徴 FBG付き
Isolator付き

FOL1402P, FOL1404Q, FOL1405R, FOL1425R, FOL1437R

パラメータ 記号 最小 標準 最大 単位 状態
出力*1 Pf Table A mW
前面電流 If
中心 波長(FP) λ 1460 – 1490 nm RMS(-20dB), Rated Power
スペクトル幅 Δλ – – 8 nm RMS(-20dB), Rated Power
順電圧 Vf Table A V Rated Power
前面電流 at EOL
1402P, 1404Q, 1405R, 1425R IfEOL – – 1.2xIfBOL mA mA
1437R – – 1.15xIfBOL
モニター電流
1402P Im 50 – 1000 μA VrPD=5V, Rated Power
1404Q 100 – 1500
1405R, 1425R, 1437R 100 – 2000
モニター暗電流 Id – – 100 nA VrPD=5V
消光比 Re 16 – – dB -417 *2
抵抗 Iso 30 – – dB
TEC Specification – Table A
サーミスタ抵抗 Rth 9.5 10 10.5 kΩ Ts = 25℃
サーミスタB定数 Bth – 3900 – – Ts = 25℃
  • 1) Pf: Available Pf may depend upon center wavelength selected.
  • 2) Design Description (See Table A and Ordering Information for detail)

Table A
Part Number Pf(mW) If(mA) max Vf(V) max Tc(℃) Itec(A)* max Vtec(V)* max Wtotal(W)* max
FOL1402PJX 120 500 2.5 75 1.2 2.7 4.0
FOL1402PJY 130 500 2.5 75 1.2 2.7 4.0
FOL1402PLZ 140 600 2.5 75 1.3 3.0 5.1
FOL1402PLE 150 600 2.5 75 1.3 3.0 5.1
FOL1402PLF 160 600 2.5 75 1.3 3.0 5.1
FOL1402PMG 170 700 2.5 75 1.5 3.5 6.8
FOL1402PMH 180 700 2.5 75 1.5 3.5 6.8
FOL1402PMI 190 700 2.5 75 1.5 3.5 6.8
FOL1402PNJ 200 800 2.5 70 1.7 3.6 7.8
FOL1402PLG 170 600 2.5 70 1.2 2.7 4.4
FOL1402PLH 180 600 2.5 70 1.2 2.7 4.4
FOL1402PMI 190 700 2.5 70 1.4 3.1 5.8
FOL1402PMJ 200 700 2.5 70 1.4 3.1 5.8
FOL1402PMK 210 700 2.5 70 1.4 3.1 5.8
FOL1402PML 220 700 2.5 70 1.4 3.1 5.8
FOL1402PNM 230 800 2.5 70 1.7 3.6 7.8
FOL1402PNN 240 800 2.5 70 1.7 3.6 7.8
FOL1402PNO 250 800 2.5 70 1.7 3.6 7.8
FOL1404QPK 210 900 2.5 70 2.7 2.5 8.7
FOL1404QPL 220 900 2.5 70 2.7 2.5 8.7
FOL1404QPM 230 900 2.5 70 2.7 2.5 8.7
FOL1404QQN 240 1000 2.5 70 3.0 2.7 10.5
FOL1404QQO 250 1000 2.5 70 3.0 2.7 10.5
FOL1404QQP 260 1000 2.5 70 3.0 2.7 10.5
FOL1405RSA 270 1200 2.6 70 2.7 3.4 12.3
FOL1405RSB 280 1200 2.6 70 2.7 3.4 12.3
FOL1405RTC 290 1300 2.6 70 2.9 3.7 14.1
FOL1405RTD 300 1300 2.6 70 2.9 3.7 14.1
FOL1405RTV 320 1300 2.6 70 2.9 3.7 14.1
FOL1425RTX 360 1300 2.7 70 2.9 3.7 14.1
FOL1425RUY 380 1400 2.7 70 3.2 4.0 16.5
FOL1437R40 400 1400 2.3 70 2.6 3.2 11.0
FOL1437R45 450 1600 2.4 70 2.9 3.5 13.0
FOL1437R50 500 1800 2.5 70 3.2 3.8 15.0

*:EOL

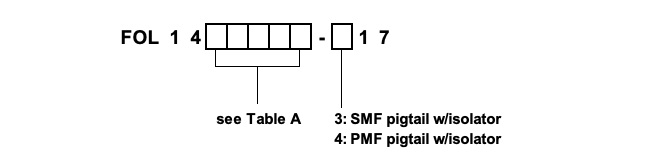

Ordering information

FBG付き 1

PDF-1 : FOL14xx Series (with FBG, λ=1400-1500nm)

パラメータ 記号 最小 標準 最大 単位 状態
出力*1 Pf Table A mW
前面電流 If
中心 波長(FP) λ λ-1.5 λ λ+1.5 nm RMS(-20dB), Rated Power
λ=1400〜1500nm for FBG
スペクトル幅 Δλ – – 3 nm RMS(-20dB), Rated Power
順電圧 Vf Table A V Rated Power
前面電流 at EOL IfEOL – – 1.2xIfBOL
モニター電流
1404Q Im 100 – 1500 μA VrPD=5V, Rated Power
1405R, 1425R 100 – 2000
モニター暗電流 Id – – 100 nA VrPD=5V
消光比 Re 16 – – dB
TEC Specification – Table A
サーミスタ抵抗 Rth 9.5 10 10.5 kΩ Ts = 25℃
サーミスタB定数 Bth – 3900 – – Ts = 25℃

*:EOL

Table A
Part Number Pf(mW) If(mA) max Vf(V) max Tc(℃) Itec(A)* max Vtec(V)* max Wtotal(W)* max
FOL1404QPK 210 900 2.5 70 2.7 2.5 8.7
FOL1404QPL 220 900 2.5 70 2.7 2.5 8.7
FOL1404QPM 230 900 2.5 70 2.7 2.5 8.7
FOL1404QQN 240 1000 2.5 70 3 2.7 10.5
FOL1404QQO 250 1000 2.5 70 3 2.7 10.5
FOL1404QQP 260 1000 2.5 70 3 2.7 10.5
FOL1405RSA 270 1200 2.6 70 2.7 3.4 12.3
FOL1405RSB 280 1200 2.6 70 2.7 3.4 12.3
FOL1405RTC 290 1300 2.6 70 2.9 3.7 14.1
FOL1405RTD 300 1300 2.6 70 2.9 3.7 14.1
FOL1405RTV 320 1300 2.6 70 2.9 3.7 14.1
FOL1425RUX 360 1400 2.7 70 3.2 4 16.5

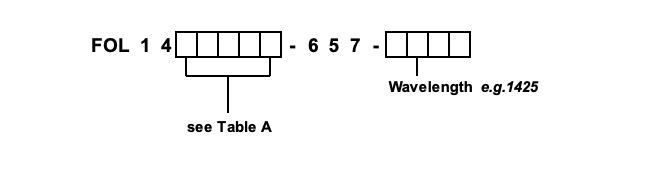

Ordering information

FBG付き 2

PDF-2 : FOL1437 Series (with FBG, λ=1400-1465nm)

パラメータ 記号 最小 標準 最大 単位 状態
出力*1 Pf Table A mW
前面電流 If
中心 波長(FP) λ λ-1.5 λ λ+1.5 nm RMS(-20dB), Rated Powerλ=1400〜1465nm for FBG
スペクトル幅 Δλ – – 3 nm RMS(-20dB), Rated Power
順電圧 Vf Table A V Rated Power
前面電流 at EOL IfEOL – – 1.15xIfBOL mA
モニター電流 Im 100 – 2000 μA VrPD=5V, Rated Poser
モニター暗電流 Id – – 100 nA VrPD=5V
消光比 Re 16 – – dB
TEC Specification – Table A
サーミスタ抵抗 Rth 9.5 10 10.5 kΩ Ts = 25℃
サーミスタB定数 Bth – 3900 – – Ts = 25℃

*:EOL

Table A
Part Number Pf(mW) If(mA) max Vf(V) max Tc(℃) Itec(A)* max Vtec(V)* max Wtotal(W)* max
FOL1437R40 400 1300 2.1 70 2.6 3.1 10.5
FOL1437R45 450 1500 2.2 70 2.8 3.3 12
FOL1437R50 500 1700 2.3 70 3 3.5 13.5

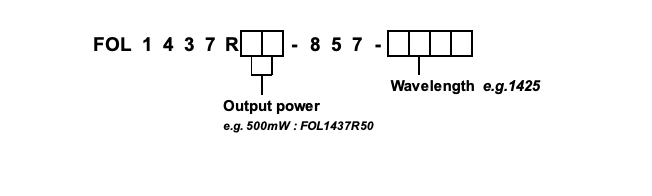

Ordering information

FBG付き 3

PDF-3 : FOL1437 Series (with FBG, λ=1465-1500nm)

パラメータ 記号 最小 標準 最大 単位 状態
出力*1 Pf Table A mW
前面電流 If
中心 波長(FP) λ λ-1.5 λ λ+1.5 nm RMS(-20dB), Rated Powerλ=1465〜1500nm for FBG
スペクトル幅 Δλ – – 3 nm RMS(-20dB), Rated Power
順電圧 Vf Table A V Rated Power
前面電流 at EOL IfEOL – – 1.15xIfBOL mA
モニター電流 Im 100 – 2000 μA VrPD=5V, Rated Poser
モニター暗電流 Id – – 100 nA VrPD=5V
消光比 Re 16 – – dB
TEC Specification – Table A
サーミスタ抵抗 Rth 9.5 10 10.5 kΩ Ts = 25℃
サーミスタB定数 Bth – 3900 – – Ts = 25℃

*:EOL

Table A
Part Number Pf(mW) If(mA) max Vf(V) max Tc(℃) Itec(A)* max Vtec(V)* max Wtotal(W)* max
FOL1437R40 400 1400 2.3 70 2.6 3.2 12
FOL1437R45 450 1600 2.4 70 3 3.6 15
FOL1437R50 500 1800 2.5 70 3.4 4.1 18

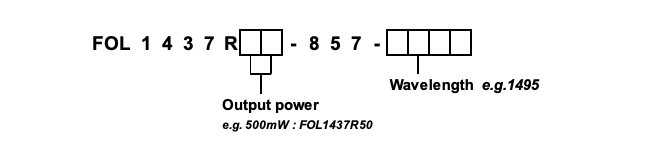

Ordering information
