シグナルレーザー

非冷却タイプ

製品タイプ FOL13F1MxIx-OH2-xx FOL15F5MxIx-OH2-xx FOL1xQxMxIx-OH2-xx
技術資料 PDF PDF PDF
用途 デジタル伝送(〜2.5Gbps)、CWDM伝送
特徴 DFBレーザーダイオード内蔵
製品タイプ FOL13F1MWSx-A4-SA7 FOL15F5MWSx-A4-SA7 FOL1xQxMWSx-A4-SA7
技術資料 PDF PDF PDF
用途 CATV リターンパス、CWDM伝送
特徴 DFBレーザーダイオード内蔵
FOL13F1MxIx-OH2-xx

製品仕様
Parameter 記号 最小 標準 最大 単位 Condition
しきい値電流 lth – 8 15 mA CW
– – 50 mA CW, Tc=over temperature
光学出力 Pop*1 – 2.0 – mW Iop=Ith+20mA
LD 順電圧 Vf – 1.1 1.5 V Pop, CW
ピーク波長 λp 1290 1310 1330 nm 13F1; Pop, CW, Tc=over temperature
1530 1550 1570 nm 15F5; Pop, CW, Tc=over temperature
λp-3 λp*2 λp+3 nm 1xQx; Pop, CW, Tc=25°C
スペクトル幅 Δλ – – 1.0 nm Ib=Ith, 2.5Gbps, –20dB from peak power
サイドモード抑制率 SMSR 30 – – dB Pop, CW, Tc=over temperature
電圧上昇 Tr – – 0.10 ns Ib=Ith, 20-80%, Tc=over temperature
下降時間 Tf – – 0.15 ns Ib=Ith, 80-20%, Tc=over temperature
モニターPD電流 Im 100 – 2000 μA VrPD=5V, Pop, CW
モニターPD暗電流 Id – – 100 nA VrPD=5V
Monitor PD Capacitance C – – 10 pF VrPD=5V, f=1MHz
抵抗 Iso 20 – – dB Tc=over temperature
トラッキングエラー TE -1 – 1 dB Im=constant, Tc=over temperature
  • *1 The symbol ‘Pop’ denotes the typical value.
  • *2 λp: 13Q1:1310nm, 14Q7:1470nm, 14Q9:1490nm, 15Q1:1510nm, 15Q3:1530nm, 15Q5:1550nm, 15Q7:1570nm, 15Q9:1590nm, 16Q1:1610nm
    Wavelength tolerance can be customized.

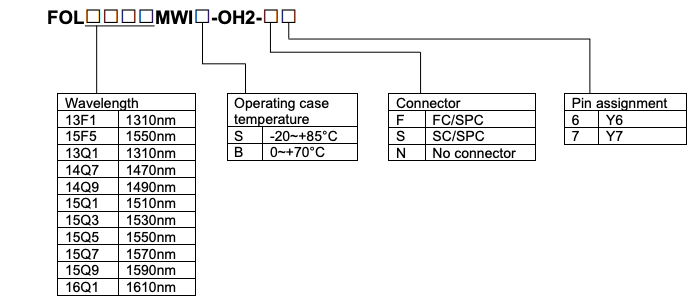

Ordering information

FOL15F5MxIx-OH2-xx

製品仕様
Parameter 記号 最小 標準 最大 単位 Condition
しきい値電流 lth – 8 15 mA CW
– – 50 mA CW, Tc=over temperature
光学出力 Pop*1 – 2.0 – mW Iop=Ith+20mA
LD 順電圧 Vf – 1.1 1.5 V Pop, CW
ピーク波長 λp 1290 1310 1330 nm 13F1;
Pop, CW, Tc=over temperature
1530 1550 1570 nm 15F5;
Pop, CW, Tc=over temperature
λp-3 λp*2 λp+3 nm 1xQx;
Pop, CW, Tc=25°C
スペクトル幅 Δλ – – 1.0 nm Ib=Ith, 2.5Gbps, –20dB from peak power
サイドモード抑制率 SMSR 30 – – dB Pop, CW, Tc=over temperature
電圧上昇 Tr – – 0.10 ns Ib=Ith, 20-80%, Tc=over temperature
下降時間 Tf – – 0.15 ns Ib=Ith, 80-20%, Tc=over temperature
モニターPD電流 Im 100 – 2000 μA VrPD=5V, Pop, CW
モニターPD暗電流 Id – – 100 nA VrPD=5V
Monitor PD Capacitance C – – 10 pF VrPD=5V, f=1MHz
抵抗 Iso 20 – – dB Tc=over temperature
トラッキングエラー TE -1 – 1 dB Im=constant, Tc=over temperature
  • *1 The symbol ‘Pop’ denotes the typical value.
  • *2 λp: 13Q1:1310nm, 14Q7:1470nm, 14Q9:1490nm, 15Q1:1510nm, 15Q3:1530nm, 15Q5:1550nm, 15Q7:1570nm, 15Q9:1590nm, 16Q1:1610nm
    Wavelength tolerance can be customized.

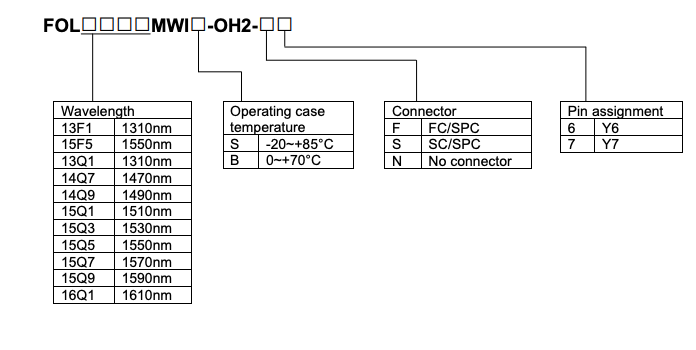

Ordering information

FOL1xQxMxIx-OH2-xx

製品仕様
Parameter 記号 最小 標準 最大 単位 Condition
しきい値電流 lth – 8 15 mA CW
– – 50 mA CW, Tc=over temperature
光学出力 Pop*1 – 2.0 – mW Iop=Ith+20mA
LD 順電圧 Vf – 1.1 1.5 V Pop, CW
ピーク波長 λp 1290 1310 1330 nm 13F1;
Pop, CW, Tc=over temperature
1530 1550 1570 nm 15F5;
Pop, CW, Tc=over temperature
λp-3 λp*2 λp+3 nm 1xQx;
Pop, CW, Tc=25°C
スペクトル幅 Δλ – – 1.0 nm Ib=Ith, 2.5Gbps,
–20dB from peak power
サイドモード抑制率 SMSR 30 – – dB Pop, CW, Tc=over temperature
電圧上昇 Tr – – 0.10 ns Ib=Ith, 20-80%, Tc=over temperature
下降時間 Tf – – 0.15 ns Ib=Ith, 80-20%, Tc=over temperature
モニターPD電流 Im 100 – 2000 μA VrPD=5V, Pop, CW
モニターPD暗電流 Id – – 100 nA VrPD=5V
Monitor PD Capacitance C – – 10 pF VrPD=5V, f=1MHz
抵抗 Iso 20 – – dB Tc=over temperature
トラッキングエラー TE -1 – 1 dB Im=constant, Tc=over temperature
  • *1 The symbol ‘Pop’ denotes the typical value.
  • *2 λp: 13Q1:1310nm, 14Q7:1470nm, 14Q9:1490nm, 15Q1:1510nm, 15Q3:1530nm, 15Q5:1550nm, 15Q7:1570nm, 15Q9:1590nm, 16Q1:1610nm
    Wavelength tolerance can be customized.

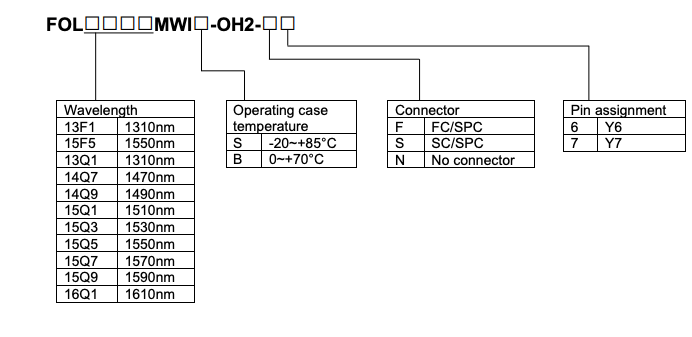

Ordering information

FOL13F1MWSx-A4-SA7

製品仕様
Parameter 記号 最小 標準 最大 単位 Condition
しきい値電流 lth – 8 15 mA CW
– – 50 mA CW, Tc=over temperature
光学出力 Pop*1 – 2.0 – mW Iop=Ith+20mA
斜面効率 η 0.12 0.14 – W/A Pop, CW
LD 順電圧 Vf – 1.1 1.5 V Pop, CW
ピーク波長 λp 1300 1310 1320 nm 13F1;
Pop, CW, Tc=25℃
1540 1550 1560 nm 15F5;
Pop, CW, Tc=25℃
λp-3 λp*2 λp+3 nm 1xQx;
Pop, CW, Tc=25°C
サイドモード抑制率 SMSR 30 – – dB Pop, CW, Tc=over temperature
Second Order Distortion IMD2 – – -50 dBc 2 tone test, f1=13MHz, f2=19MHz, OMI=10%/tone, Pop
Third Order Distortion IMD3 – – -60 dBc
Spurious Noise with Carrier SNon – -55 – dBc 1 tone test, f1=19MHz, OMI=10%, Pop, through 20km fiber*3
Spurious Noise without Carrier SNoff – -50 – dBc
相対強度ノイズ RIN – – -150 dB/Hz Pop, CW, OpRL<-40dB*4, f=5〜200MHz
Monitor PD Current Im 100 – 2000 μA VrPD=5V, Pop, CW
Monitor PD Dark Current Id – – 100 nA VrPD=5V
Monitor PD Capacitance C – – 10 pF VrPD=5V, f=1MHz
抵抗 Iso 50 – – dB
トラッキングエラー TE -1 – 1 dB Im=constant, Tc=over temperature
  • *1 The symbol ‘Pop’ denotes the typical value.
  • *2 λp: 14Q7:1470nm, 14Q9:1490nm, 15Q1:1510nm, 15Q7:1570nm, 15Q9:1590nm, 16Q1:1610nm
    Wavelength tolerance can be customized.
  • *3 f=5~200MHz, RBW=100kHz, VBW=30kHz, Hold time=30s
  • *4 OpRL: Optical Return Loss

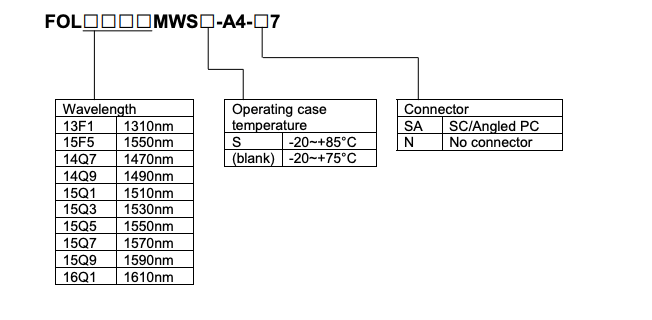

Ordering information

FOL15F5MWSx-A4-SA7

製品仕様
Parameter 記号 最小 標準 最大 単位 Condition
しきい値電流 lth – 8 15 mA CW
– – 50 mA CW, Tc=over temperature
光学出力 Pop*1 – 4.0 – mW CW
斜面効率 η 0.12 0.14 – W/A Pop, CW
LD 動作電流 lop – – 50 mA Pop, CW
LD 順電圧 Vf – 1.1 1.5 V Pop, CW
ピーク波長 λp 1300 1310 1320 nm 13F1;
Pop, CW, Tc=25℃
1540 1550 1560 nm 15F5;
Pop, CW, Tc=25℃
λp-3 λp*2 λp+3 nm 1xQx;
Pop, CW, Tc=25°C
サイドモード抑制率 SMSR 30 – – dB Pop, CW, Tc=over temperature
Second Order Distortion IMD2 – – -50 dBc 2 tone test, f1=13MHz, f2=19MHz, OMI=10%/tone, Pop
Third Order Distortion IMD3 – – -60 dBc
Spurious Noise with Carrier SNon – -55 – dBc 1 tone test, f1=19MHz, OMI=10%, Pop, through 20km fiber*3
Spurious Noise without Carrier SNoff – -50 – dBc
相対強度ノイズ RIN – – -150 dB/Hz Pop, CW, OpRL<-40dB*4, f=5〜200MHz
Monitor PD Current Im 100 – 2000 μA VrPD=5V, Pop, CW
Monitor PD Dark Current Id – – 100 nA VrPD=5V
Monitor PD Capacitance C – – 10 pF VrPD=5V, f=1MHz
抵抗 Iso 50 – – dB
トラッキングエラー TE -1 – 1 dB Im=constant, Tc=over temperature
  • *1 The symbol ‘Pop’ denotes the typical value.
  • *2 λp: 14Q7:1470nm, 14Q9:1490nm, 15Q1:1510nm, 15Q7:1570nm, 15Q9:1590nm, 16Q1:1610nm
    Wavelength tolerance can be customized.
  • *3 f=5~200MHz, RBW=100kHz, VBW=30kHz, Hold time=30s
  • *4 OpRL: Optical Return Loss

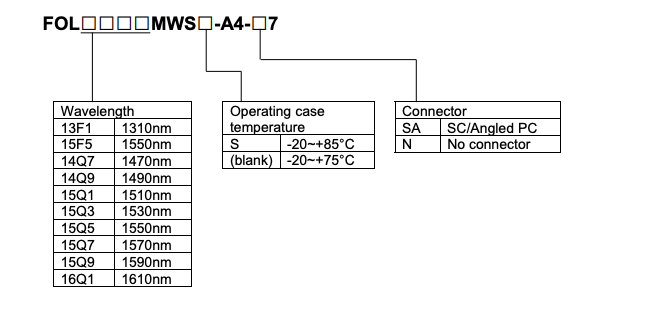

Ordering information

FOL1xQxMWSx-A4-SA7

製品仕様
Parameter 記号 最小 標準 最大 単位 Condition
しきい値電流 lth – 8 15 mA CW
– – 50 mA CW, Tc=over temperature
光学出力 Pop*1 – 4.0 – mW CW
斜面効率 η 0.12 0.14 – W/A Pop, CW
LD 動作電流 lop – – 50 mA Pop, CW
LD 順電圧 Vf – 1.1 1.5 V Pop, CW
ピーク波長 λp 1300 1310 1320 nm 13F1;
Pop, CW, Tc=25℃
1540 1550 1560 nm 15F5;
Pop, CW, Tc=25℃
λp-3 λp*2 λp+3 nm 1xQx;
Pop, CW, Tc=25°C
サイドモード抑制率 SMSR 30 – – dB Pop, CW, Tc=over temperature
Second Order Distortion IMD2 – – -50 dBc 2 tone test, f1=13MHz, f2=19MHz, OMI=10%/tone, Pop
Third Order Distortion IMD3 – – -60 dBc
Spurious Noise with Carrier SNon – -55 – dBc 1 tone test, f1=19MHz, OMI=10%, Pop, through 20km fiber*3
Spurious Noise without Carrier SNoff – -50 – dBc
相対強度ノイズ RIN – – -150 dB/Hz Pop, CW, OpRL<-40dB*4, f=5〜200MHz
Monitor PD Current Im 100 – 2000 μA VrPD=5V, Pop, CW
Monitor PD Dark Current Id – – 100 nA VrPD=5V
Monitor PD Capacitance C – – 10 pF VrPD=5V, f=1MHz
抵抗 Iso 50 – – dB
トラッキングエラー TE -1 – 1 dB Im=constant, Tc=over temperature
  • *1 The symbol ‘Pop’ denotes the typical value.
  • *2 λp: 14Q7:1470nm, 14Q9:1490nm, 15Q1:1510nm, 15Q7:1570nm, 15Q9:1590nm, 16Q1:1610nm
    Wavelength tolerance can be customized.
  • *3 f=5~200MHz, RBW=100kHz, VBW=30kHz, Hold time=30s
  • *4 OpRL: Optical Return Loss

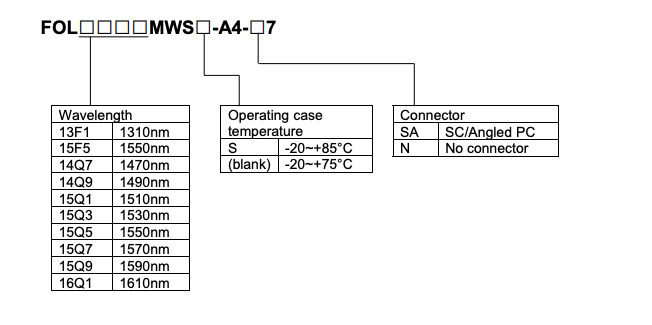

Ordering information

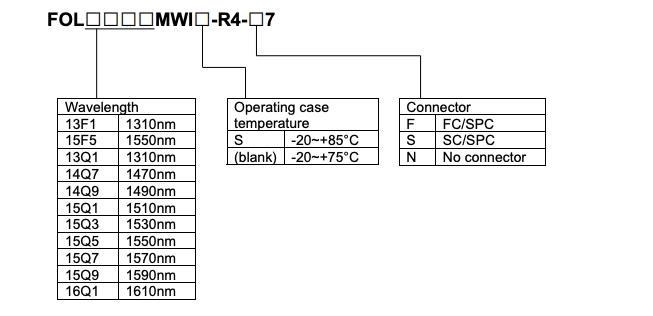

製品タイプ FOL13F1MWIx-R4-x7 FOL15F5MWIx-R4-x7 FOL1xQxMWIx-R4-x7
技術資料 PDF PDF PDF
用途 アナログリピータ(ワイヤレス通信)、CWDM伝送
特徴 DFBレーザーダイオード内蔵

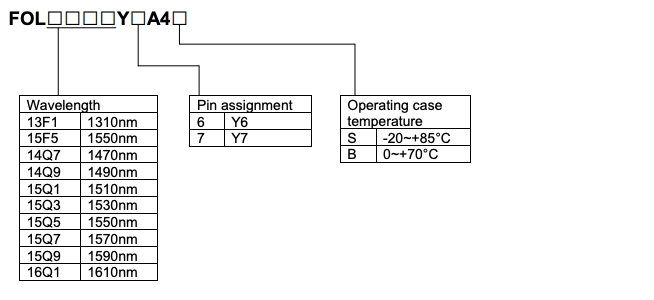

製品タイプ FOL13F1YxA4x FOL15F5YxA4x FOL1xQxYxA4x
技術資料 PDF PDF PDF
用途 デジタル伝送(〜2.5Gbps)、アナログ伝送
特徴 DFBレーザーダイオード、パワーモニターフォトダイオード内蔵
FOL13F1MWIx-R4-x7

製品仕様
Parameter 記号 最小 標準 最大 単位 Condition
しきい値電流 lth – 8 15 mA CW
– – 50 mA CW, Tc=over temperature
光学出力 Pop*1 – 4.0 – mW CW
斜面効率 η 0.12 0.14 – W/A Pop, CW
LD 動作電流 lop – – 50 mA Pop, CW
LD 順電圧 Vf – 1.1 1.5 V Pop, CW
ピーク波長 λp 1300 1310 1320 nm 13F1;
Pop, CW, Tc=25℃
1540 1550 1560 nm 15F5;
Pop, CW, Tc=25℃
λp-3 λp*2 λp+3 nm 1xQx;
Pop, CW, Tc=25°C
サイドモード抑制率 SMSR 30 – – dB Pop, CW, Tc=over temperature
Cut-off Frequency fr – 3 – GHz Pop
Third Order Distortion IMD3 – – -56 dBc 2 tone test, f1=2200MHz, f2=2202.5MHz, OMI=20%/tone, Pop
相対強度ノイズ RIN – -154 -145 dB/Hz Pop, CW, OpRL<-40dB*3, f=2000MHz
Monitor PD Current Im 100 – 2000 μA VrPD=5V, Pop, CW
Monitor PD Dark Current Id – – 100 nA VrPD=5V
Monitor PD Capacitance C – – 10 pF VrPD=5V, f=1MHz
抵抗 Iso 30 – – dB
トラッキングエラー TE -1 – 1 dB Im=constant, Tc=over temperature
  • *1 The symbol ‘Pop’ denotes the typical value.
  • *2 λp: 13Q1:1310nm, 14Q7:1470nm, 14Q9:1490nm, 15Q1:1510nm, 15Q3:1530nm, 15Q5:1550nm, 15Q7:1570nm, 15Q9:1590nm, 16Q1:1610nm
    Wavelength tolerance can be customized.
  • *3 OpRL: Optical Return Loss

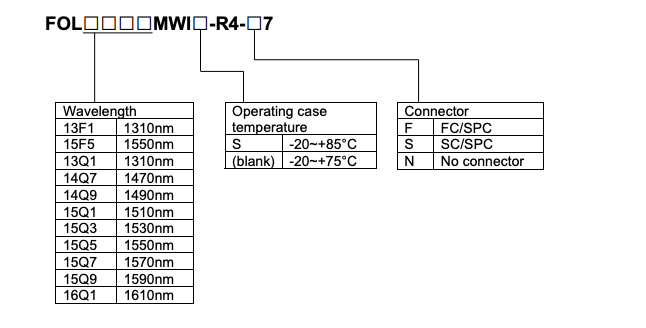

Ordering information

FOL13F1MWIx-R4-x7

製品仕様
Parameter 記号 最小 標準 最大 単位 Condition
しきい値電流 lth – 8 15 mA CW
– – 50 mA CW, Tc=over temperature
光学出力 Pop*1 – 4.0 – mW CW
斜面効率 η 0.12 0.14 – W/A Pop, CW
LD 動作電流 lop – – 50 mA Pop, CW
LD 順電圧 Vf – 1.1 1.5 V Pop, CW
ピーク波長 λp 1300 1310 1320 nm 13F1;
Pop, CW, Tc=25℃
1540 1550 1560 nm 15F5;
Pop, CW, Tc=25℃
λp-3 λp*2 λp+3 nm 1xQx;
Pop, CW, Tc=25°C
サイドモード抑制率 SMSR 30 – – dB Pop, CW, Tc=over temperature
Cut-off Frequency fr – 3 – GHz Pop
Third Order Distortion IMD3 – – -56 dBc 2 tone test, f1=2200MHz, f2=2202.5MHz, OMI=20%/tone, Pop
相対強度ノイズ RIN – -154 -145 dB/Hz Pop, CW, OpRL<-40dB*3, f=2000MHz
Monitor PD Current Im 100 – 2000 μA VrPD=5V, Pop, CW
Monitor PD Dark Current Id – – 100 nA VrPD=5V
Monitor PD Capacitance C – – 10 pF VrPD=5V, f=1MHz
抵抗 Iso 30 – – dB
トラッキングエラー TE -1 – 1 dB Im=constant, Tc=over temperature
  • *1 The symbol ‘Pop’ denotes the typical value.
  • *2 λp: 13Q1:1310nm, 14Q7:1470nm, 14Q9:1490nm, 15Q1:1510nm, 15Q3:1530nm, 15Q5:1550nm, 15Q7:1570nm, 15Q9:1590nm, 16Q1:1610nm
    Wavelength tolerance can be customized.
  • *3 OpRL: Optical Return Loss

Ordering information

FOL13F1MWIx-R4-x7

製品仕様
Parameter 記号 最小 標準 最大 単位 Condition
しきい値電流 lth – 8 15 mA CW
– – 50 mA CW, Tc=over temperature
光学出力 Pop*1 – 4.0 – mW CW
斜面効率 η 0.12 0.14 – W/A Pop, CW
LD 動作電流 lop – – 50 mA Pop, CW
LD 順電圧 Vf – 1.1 1.5 V Pop, CW
ピーク波長 λp 1300 1310 1320 nm 13F1;
Pop, CW, Tc=25℃
1540 1550 1560 nm 15F5;
Pop, CW, Tc=25℃
λp-3 λp*2 λp+3 nm 1xQx;
Pop, CW, Tc=25°C
サイドモード抑制率 SMSR 30 – – dB Pop, CW, Tc=over temperature
Cut-off Frequency fr – 3 – GHz Pop
Third Order Distortion IMD3 – – -56 dBc 2 tone test, f1=2200MHz, f2=2202.5MHz, OMI=20%/tone, Pop
相対強度ノイズ RIN – -154 -145 dB/Hz Pop, CW, OpRL<-40dB*3, f=2000MHz
Monitor PD Current Im 100 – 2000 μA VrPD=5V, Pop, CW
Monitor PD Dark Current Id – – 100 nA VrPD=5V
Monitor PD Capacitance C – – 10 pF VrPD=5V, f=1MHz
抵抗 Iso 30 – – dB
トラッキングエラー TE -1 – 1 dB Im=constant, Tc=over temperature
  • *1 The symbol ‘Pop’ denotes the typical value.
  • *2 λp: 13Q1:1310nm, 14Q7:1470nm, 14Q9:1490nm, 15Q1:1510nm, 15Q3:1530nm, 15Q5:1550nm, 15Q7:1570nm, 15Q9:1590nm, 16Q1:1610nm
    Wavelength tolerance can be customized.
  • *3 OpRL: Optical Return Loss

Ordering information

FOL13F1MWIx-R4-x7

製品仕様
Parameter 記号 最小 標準 最大 単位 Condition
しきい値電流 lth – 8 15 mA CW
– – 40 13F1;
Pop, CW, Tc=25℃
– – 50 15F5, 1xQx;
CW, Tc=over temperature
LD 動作電流 lop – – 40 mA 13F1;
CW
– – 70 13F1;
CW, Tc=over temperature
– – 50 mA 15F5, 1xQx;
CW
– – 90 15F5, 1xQx;
CW, Tc=over temperature
斜面効率 η 0.25 0.35 – W/A 13F1;
CW
0.15 – – 13F1;
CW, Tc=over temperature
0.15 0.25 – W/A 15F5, 1xQx;
CW
0.1 – – 15F5, 1xQx;
CW, Tc=over temperature
LD 順電圧 Vf – 1.1 1.5 V Pop, CW
ピーク波長 λp 1280 1310 1335 nm 13F1;
Pop, CW, Tc=over temperature
1530 1550 1570 nm 15F5;
Pop, CW, Tc=over temperature
λp-3 λp*1 λp+3 nm 1xQx;
Pop, CW, Tc=25°C
サイドモード抑制率 SMSR 30 – – dB Pop, CW, Tc=over temperature
電圧上昇時間 tr – – 0.10 ns lb=Ith, 20-80%
Tc=over temperature
電圧下降時間 tf – – 0.15 ns lb=Ith, 80-20%
Tc=over temperature
Monitor PD Current Im 50 – 1500 μA VrPD=5V
Monitor PD Dark Current Id – – 100 nA VrPD=5V
Monitor PD Capacitance C – – 10 pF VrPD=5V, f=1MHz
  • *1 λp: 14Q7:1470nm, 14Q9:1490nm, 15Q1:1510nm, 15Q3:1530nm, 15Q5:1550nm,15Q7:1570nm, 15Q9:1590nm, 16Q1:1610nm,
    Wavelength tolerance can be customized.

Ordering information

FOL15F5YxA4x

製品仕様
Parameter 記号 最小 標準 最大 単位 Condition
しきい値電流 lth – 8 15 mA CW
– – 40 13F1;
Pop, CW, Tc=over temperature
– – 50 15F5, 1xQx;
CW, Tc=over temperature
LD 動作電流 lop – – 40 mA 13F1;
CW
– – 70 13F1;
CW, Tc=over temperature
– – 50 mA 15F5, 1xQx;
CW
– – 90 15F5, 1xQx;
CW, Tc=over temperature
斜面効率 η 0.25 0.35 – W/A 13F1;
CW
0.15 – – 13F1;
CW, Tc=over temperature
0.15 0.25 – W/A 15F5, 1xQx;
CW
0.10 – – 15F5, 1xQx;
CW, Tc=over temperature
LD 順電圧 Vf – – 1.6 V CW
ピーク波長 λp 1280 1310 1335 nm 13F1;
Pop, CW, Tc=over temperature
1530 1550 1570 nm 15F5;
Pop, CW, Tc=over temperature
λp-3 λp*1 λp+3 nm 1xQx;
Pop, CW, Tc=25°C
サイドモード抑制率 SMSR 30 – – dB Pop, CW, Tc=over temperature
電圧上昇時間 tr – – 0.10 ns lb=Ith, 20-80%
Tc=over temperature
電圧下降時間 tf – – 0.15 ns lb=Ith, 80-20%
Tc=over temperature
Monitor PD Current Im 50 – 1500 μA VrPD=5V
Monitor PD Dark Current Id – – 100 nA VrPD=5V
Monitor PD Capacitance C – – 10 pF VrPD=5V, f=1MHz
  • *1 λp: 14Q7:1470nm, 14Q9:1490nm, 15Q1:1510nm, 15Q3:1530nm, 15Q5:1550nm, 15Q7:1570nm, 15Q9:1590nm, 16Q1:1610nm,
    Wavelength tolerance can be customized.

Ordering information

FOL15F5YxA4x

製品仕様
Parameter 記号 最小 標準 最大 単位 Condition
しきい値電流 lth – 8 15 mA CW
– – 40 13F1;
Pop, CW, Tc=over temperature
– – 50 15F5, 1xQx;
CW, Tc=over temperature
LD 動作電流 lop – – 40 mA 13F1;
CW
– – 70 13F1;
CW, Tc=over temperature
– – 50 mA 15F5, 1xQx;
CW
– – 90 15F5, 1xQx;
CW, Tc=over temperature
斜面効率 η 0.25 0.35 – W/A 13F1;
CW
0.15 – – 13F1;
CW, Tc=over temperature
0.15 0.25 – W/A 15F5, 1xQx;
CW
0.10 – – 15F5, 1xQx;
CW, Tc=over temperature
LD 順電圧 Vf – – 1.6 V CW
ピーク波長 λp 1280 1310 1335 nm 13F1;
Pop, CW, Tc=over temperature
1530 1550 1570 nm 15F5;
Pop, CW, Tc=over temperature
λp-3 λp*1 λp+3 nm 1xQx;
Pop, CW, Tc=25°C
サイドモード抑制率 SMSR 30 – – dB Pop, CW, Tc=over temperature
電圧上昇時間 tr – – 0.10 ns lb=Ith, 20-80%
Tc=over temperature
電圧下降時間 tf – – 0.15 ns lb=Ith, 80-20%
Tc=over temperature
Monitor PD Current Im 50 – 1500 μA VrPD=5V
Monitor PD Dark Current Id – – 100 nA VrPD=5V
Monitor PD Capacitance C – – 10 pF VrPD=5V, f=1MHz
  • *1 λp: 14Q7:1470nm, 14Q9:1490nm, 15Q1:1510nm, 15Q3:1530nm, 15Q5:1550nm, 15Q7:1570nm, 15Q9:1590nm, 16Q1:1610nm,
    Wavelength tolerance can be customized.

Ordering information

WEBでのお問い合わせはこちら
お問い合わせフォームへ

専用ダイヤル
TEL：070-6925-5558
