GLOphotonics – ホローコアフォトニック結晶ファイバー Hollow-Core Photonic Crystal Fibers

典型的なトランスミッション

物性値

• 内部コア直径 : 27 ± 3 μm
• ファイバー外径 : 200 ± 3 μm
• ファイバーコーティング径 : 530 ± 50 μm

光学特性

• 動作波長 : 343-355 nm
• 減衰 @ 343-355 nm : < 50 dB/km
• 伝送帯域 (< 80 dB/km) : 315-395 ± 25 nm
• 分散（計算値） : [-30 ; 50] ps/(nm.km)
• 開口数（推定） : 0.020 ± 0.002
• モードフィールド径（推定） : 21 ± 3 μm

典型的なトランスミッション

物性値

• 内部コア直径 : 30 ± 3 μm
• ファイバー外径 : 200 ± 3 μm
• ファイバーコーティング径 : 375 ± 50 μm

光学特性

• 動作波長 : 450 nm
• 減衰 @ 450 nm : < 80 dB/km
• 伝送帯域 (< 100 dB/km) : 380-525 ± 25 nm
• 分散（計算値） : [0.1 ; 2.9] ps/(nm.km)
• 開口数（推定） : 0.020 ± 0.002モード
• フィールド径（推定） : 23 ± 3 μm

典型的なトランスミッション

物性値

• 内芯直径 : 27 ± 3 μm
• ファイバー外径 : 200 ± 3 μm
• ファイバーコーティング径 : 530 ± 50 μm

光学特性

• 動作波長 : 515-532 nm
• 減衰 @ 515-532 nm : < 20 dB/km
• 伝送帯域 (< 80 dB/km) : 445-545 ± 25 nm
• 分散（計算値） : [-1.5 ; 5] ps/(nm.km)
• 開口数（推定） : 0.021 ± 0.002
• モードフィールド径（推定） : 19 ± 3 μm

典型的なトランスミッション

物性値

• 内芯直径 : 40 ± 3 μm
• ファイバー外径 : 230 ± 4 μm
• ファイバーコーティング径 : 400 ± 50 μm

光学特性

• 動作波長 : 515-532 nm
• 減衰 @ 515-532 nm : < 30 dB/km
• 伝送帯域 (< 80 dB/km) : 465-585 ± 25 nm
• 分散（計算値） : [-0.1 ; 5] ps/(nm.km)
• 開口数 @ 532 nm : 0.014 ± 0.002
• モードフィールド径 @ 532 nm : 31 ± 3 μm

典型的なトランスミッション

物性値

• 内芯直径 : 60 ± 3 μm
• ファイバー外径 : 300 ± 5 μm
• ファイバーコーティング径 : 540 ± 50 μm

光学特性

• 動作波長 : 850 nm
• 減衰 @ 850 nm : < 40 dB/km
• 伝送帯域 (< 80 dB/km) : 700-1000 ± 50 nm
• 分散（計算値） : [0.1 ; 0.7] ps/(nm.km)
• 開口数 @ 780 nm : 0.014 ± 0.002
• モードフィールド径 @ 780 nm : 45 ± 3 μm

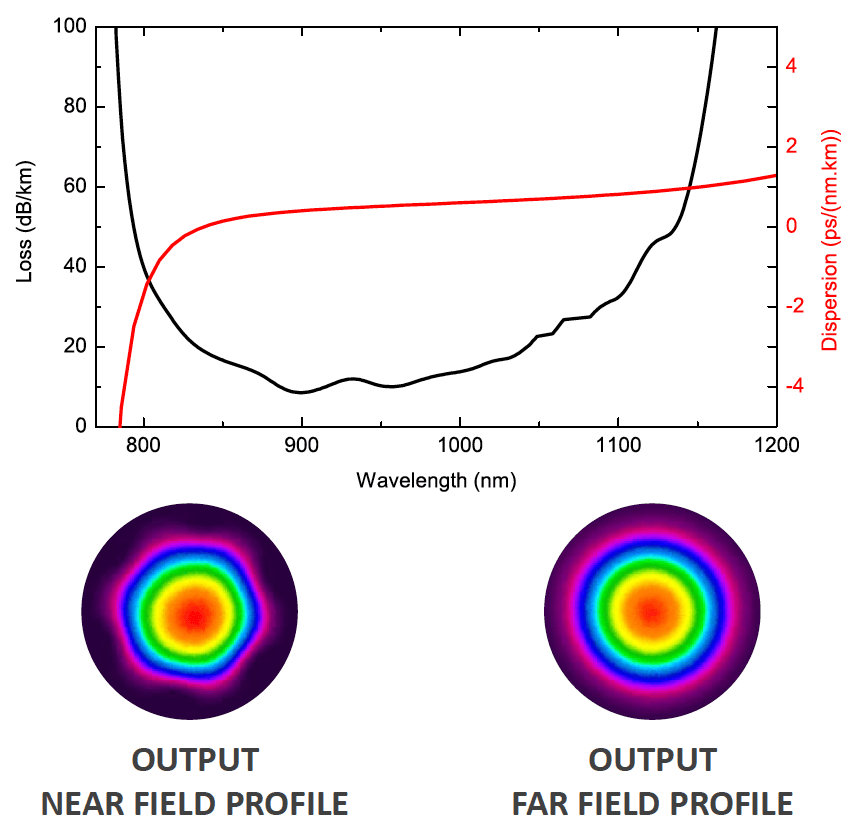

典型的なトランスミッション

物性値

• 内芯直径 : 60 ± 3 μm
• ファイバー外径 : 320 ± 5 μm
• ファイバーコーティング径 : 560 ± 50 μm

光学特性

• 動作波長 : 1030-1064 nm
• 減衰 @ 1030-1064 nm : < 40 dB/km
• 伝送帯域 (< 80 dB/km) : 800-1150 ± 50 nm
• 分散（計算値） : [-2 ; 1] ps/(nm.km)
• 開口数 @ 1064 nm : 0.017 ± 0.002
• モードフィールド径 @ 1064 nm : 45 ± 3 μm

典型的なトランスミッション

物性値

• 内芯直径 : 60 ± 3 μm
• ファイバー外径 : 300 ± 5 μm
• ファイバーコーティング径 : 540 ± 50 μm

光学特性

• 動作波長 : 1550 nm
• 減衰 @ 1550 nm : < 50 dB/km
• 伝送帯域 (< 80 dB/km) : 1400-1750 ± 50 nm
• 分散（計算値） : [-2.5 ; 0.9] ps/(nm.km)
• 開口数（推定） : 0.020 ± 0.002
• モードフィールド径（推定） : 47 ± 3 μm

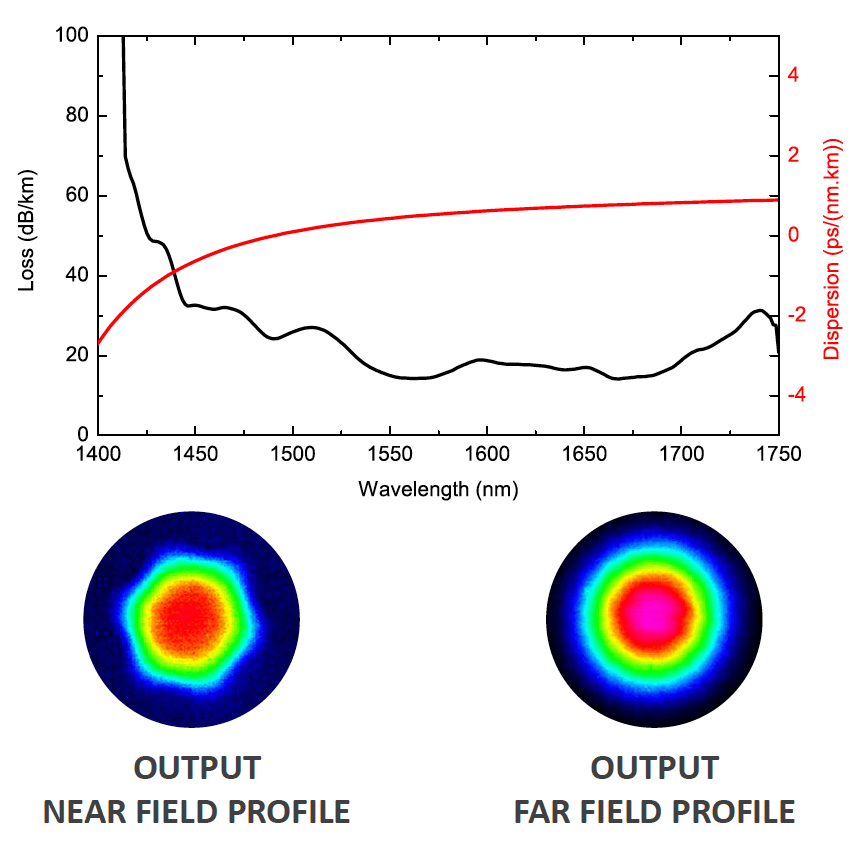

典型的なトランスミッション

物性値

• 内芯直径 60 ± 3 μm
• ファイバー外径 415 ± 5 μm
• ファイバーコーティング径 870 ± 50 μm

光学特性

• 動作波長 2000 nm
• 減衰 @ 2000 nm < 80 dB/km
• 伝送帯域 (< 160 dB/km) 1850-2300 ± 50 nm
• 分散（計算値） [0.15 ; 1.4] ps/(nm.km)
• 開口数（推定） 0.020 ± 0.002
• モードフィールド径（推定） 45 ± 3 μm
