産業用フェムト秒ファイバーレーザー

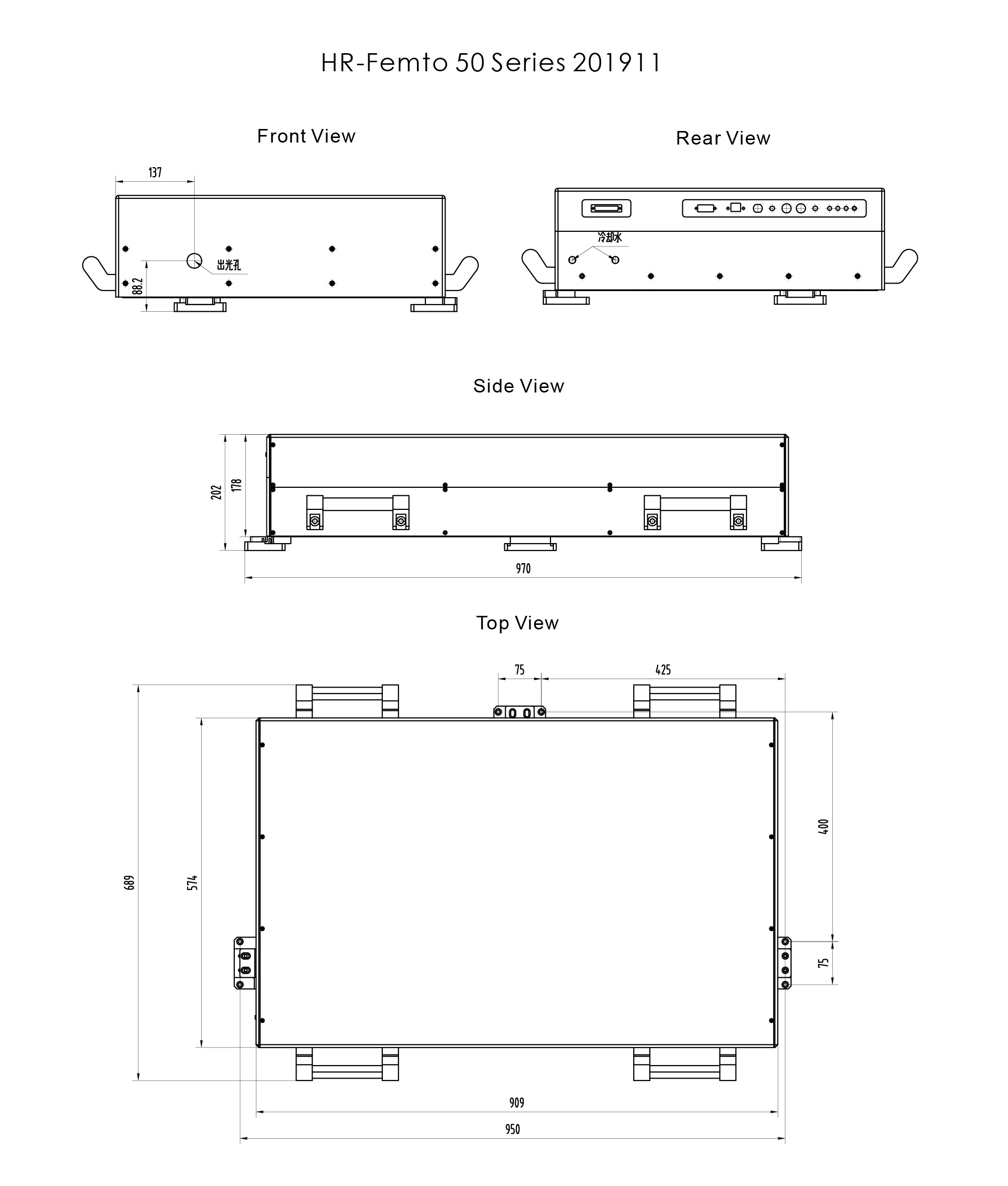

HR-Femto-50 産業用フェムト秒ファイバーレーザー
HR-femto 50シリーズは、実績と信頼性の高い、全天候型のフェムト秒レーザーです。パルス幅は350fs以下。必要に応じてパルス周波数を分割するパルスセレクターなど、多彩なバーストモードの組み合わせが可能です。
耐火物材料の微細加工、透明材料の切断・溶接、高分子材料の加工・処理、医療機器の製造、薄膜材料の加工などに幅広く利用できます。
耐火物材料の微細加工、透明材料の切断・溶接、高分子材料の加工・処理、医療機器の製造、薄膜材料の加工などに幅広く利用できます。
特徴
- <350fs~5psのパルス幅を調整可能
- 複数のバーストモードをサポート
- POD用パルスピッカー搭載 頑丈な工業用機械設計
- オプションのSHG/THGモジュール
用途
- 硬くて脆い材料の加工と溶接
- 複合膜材料の加工
- 新エネルギー材料の加工
- 難加工の金属加工
- 高分子材料加工
- 医療機器製造
仕様
製品 | HR-Femto-IR-50-40 | HR-Femto-IR-80-60 | HR-Femto-GN-25-20 | HR-Femto-GN-30-24 |
---|---|---|---|---|
波長 | 1035nm | 1035nm | 517nm | 1035nm |
平均パワー | 40W | 60W | 20W | 24W |
パルスエネルギー | 50 μJ @ 800 kHz | 80 μJ @ 750 kHz | 25 μJ @ 800 kHz | 30 μJ @ 750 kHz |
パルス持続時間 | <350 fs ~ 5 ps | <350 fs ~ 5 ps | <350 fs ~ 5 ps | <350 fs ~ 5 ps |
バーストエネルギー | 200μJ | 320μJ | 100μJ | 120μJ |
最大電力 | >140MW | >140MW | >70MW | >110MW |
リピート率 | Single shot to 1 MHz | Single shot to 1 MHz | Single shot to 1 MHz | Single shot to 1 MHz |
ビーム品質 | M2≤1.3 | M2≤1.3 | M2≤1.3 | M2≤1.3 |
ビーム発散 | <1 mrad,2θ | <1 mrad,2θ | <1 mrad,2θ | <1 mrad,2θ |
ビーム円形 | ≥90% | ≥90% | ≥90% | ≥90% |
ビーム径 | 3 ±1 mm, 1/e2 | 3 ±1 mm, 1/e2 | 3 ±1 mm, 1/e2 | 3 ±1 mm, 1/e2 |
偏光状態 | 線形 | 線形 | 線形 | 線形 |
パルス安定性 | <2% RMS | <2% RMS | <2% RMS | <2% RMS |
電力安定性 | <2% RMS | <2% RMS | <2% RMS | <2% RMS |
動作温度 | 10 to 30 °C | 10 to 30 °C | 10 to 30 °C | 10 to 30 °C |
HR-FemtoA-IR&GN-10-4 二波長対応レーザー発振器
IRとグリーンの二波長出力に対応した出力10 W(IR波長時)のフェムト秒レーザー光源です。光源性能の特長・優位性として、パルス幅が250 fs以下(実力値ベース)という点が挙げられます。500 fs前後のパルス幅が一般的の中、欧米メーカー製ハイエンドモデルに匹敵する短パルス幅を半額以下のコストで実現しています。
特長
- 二波長出力対応(IR、グリーン)
- パルス幅 250 fs以下(実力値ベース)
- 空冷式
- コンパクトな本体サイズ
用途
- レーザー加工機システム向け光源
仕様
IR 波長(@ 1,000 kHz) | グリーン波長(@ 1,000 kHz) | |
---|---|---|
波長 | 1033 +/-2 nm | 517 +/-2 nm |
出力 | ≧10W | ≧4W |
周波数 | 1,000 kHz | 1,000 kHz |
単バルスエネルギー | ≧10 uJ@ 1,000 kHz | ≧4 uJ @ 1,000 kHz |
ビーム品質 | TEM00 (㎡ < 1.3) | TEM00 (㎡ < 1.3) |
バルス幅 | < 300 fs(製品実力値250 fs以下) | < 300 fs(製品実力値250 fs 以下) |
ビーム真円度 | 90% | 90% |
ビーム径 | 1.5 +/- 0.5 mm | 1 +/- 0.5 mm |
出力安定性 | 2 % rms | 2 % rms |
バルス安定性 | 2 % rms | 2 % rms |
HR-Femto-10 産業用フェムト秒ファイバーレーザー
HR-Femto-10シリーズは、商業用、科学研究用、生命科学用、レーザー計測用、イメージング用のフェムト秒レーザー製品です。
ワンボックスデザイン。
SHGとGreen/IRの切り替えが可能な外付けボックス。
本製品は、マーキング、多光子イメージング、3Dマイクロ・ナノ・プリンティング、リソグラフィー直描、光ストレージなどに幅広く使用できます。
ワンボックスデザイン。
SHGとGreen/IRの切り替えが可能な外付けボックス。
本製品は、マーキング、多光子イメージング、3Dマイクロ・ナノ・プリンティング、リソグラフィー直描、光ストレージなどに幅広く使用できます。
特徴
- 光学機器と電子機器の一体型
- ワンボタン操作
- 最大10μJのパルスエネルギーに対応 最大10μJのパルスエネルギーに対応
- 光アイソレータ内蔵
- 直線偏光出力
- モニタリング用受光素子内蔵
- リモートコントロール、メンテナンスフリー
用途
- 多光子イメージング
- 光の遺伝
- 眼科手術
- 組織の切除
- 3Dマイクロ・ナノプリント
- 直描リソグラフィー
- 光ストレージ
仕様
製品 | HR-Femto-IR-10-10 | HR-Femto-GN-4-4 |
---|---|---|
波長 | 1035nm | 517nm |
平均パワー | 10W | 4W |
パルスエネルギー | 10 μJ @ 1 MHz | 4 μJ @ 1 MHz |
パルス持続時間 | <400 fs | <400 fs |
最大電力 | >25 MW | >10 MW |
リピート率 | Single Shot to 2 MHz | Single Shot to 2 MHz |
ビーム品質 | M2≤1.3 (Typical <1.2) | M2≤1.3 (Typical <1.2) |
ビーム発散 | <1 mrad,2θ | <1 mrad,2θ |
ビーム円形 | ≥90% | ≥90% |
ビーム径 | 3 ±1 mm, 1/e2 | 3 ±1 mm, 1/e2 |
偏光状態 | 線形 | 線形 |
パルス安定性 | <2% RMS | <2% RMS |
電力安定性 | <2% RMS | <2% RMS |
動作温度 | 10 to 30 °C | 10 to 30 °C |
HR-Femto-200フェムト秒ファイバーレーザー
HR-Femto 200シリーズは、安定した信頼性の高いフェムト秒パルスファイバーレーザーです。
このシリーズの製品は光と電気の統合設計を採用し、パルス幅は350fs以下、単一パルスのエネルギーは最大200μJ、バーストモードモードをサポートいます。半導体ウェハーの加工、ガラスなどの硬脆材料の加工や溶接、高分子材料の加工・処理、医療機器の製造、セラミックスやポリマーの加工などに幅広く使用することができます。
このシリーズの製品は光と電気の統合設計を採用し、パルス幅は350fs以下、単一パルスのエネルギーは最大200μJ、バーストモードモードをサポートいます。半導体ウェハーの加工、ガラスなどの硬脆材料の加工や溶接、高分子材料の加工・処理、医療機器の製造、セラミックスやポリマーの加工などに幅広く使用することができます。
特徴
- >200μJ以上のパルスエネルギー
- <350fs以下のパルス幅
- バーストモード対応
- 光と電気の統合デザイン
- ワンボタン操作
- 光絶縁素子内蔵
- パルスセレクター内蔵
用途
- 硬質・脆性材料の加工・溶接
- 複合膜材料の加工
- 新エネルギー材料の加工
- 難易度の高い金属加工
- 高分子材料加工
- 医療機器製造
仕様
製品 | HR-Femto-IR-200-35 |
---|---|
波長 | 1035nm |
平均パワー | 35W |
パルスエネルギー | 200 μJ @ 175 kHz |
パルス持続時間 | <350 fs |
最大電力 | >570MW |
リピート率 | Single shot to 1 MHz |
ビーム品質 | M2≤1.3 |
ビーム発散 | <1 mrad,2θ |
ビーム円形 | ≥85% |
ビーム径 | 4 ±2 mm, 1/e2 |
分極比 | > 100:1 |
偏光状態 | 線形 |
パルス安定性 | <2% RMS |
電力安定性 | <2% RMS |
動作温度 | 10 to 30 °C |
外部通信 | RS-232, Ethernet, USB |
