ファイバーエンドキャップ (Lightcomm) ｜ Fiber End-Cap

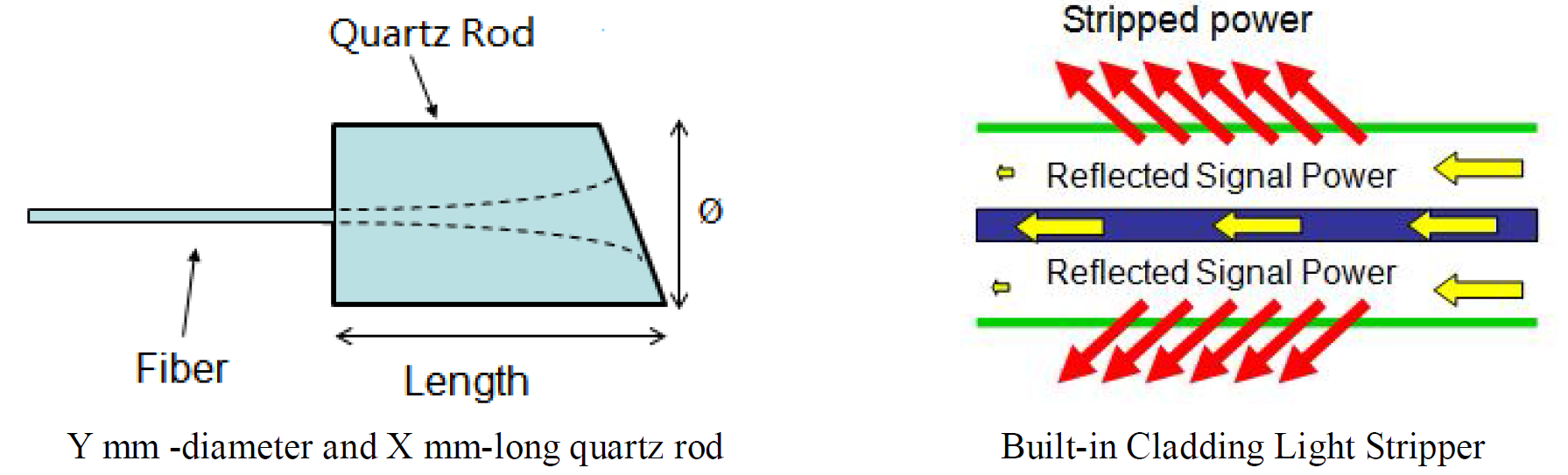

Fiber End Cap_fig

特長

  • 高信号光伝送効率
  • ビルトインクラッディングライトストリッパー
  • 低ビーム歪
  • カスタマイズ可能
Parameter / Test conditions Min Typ Max Unit
Fiber Core Diameter 6 30 μm
Fiber Cladding Diameter 125 600 μm
End-Cap Quartz Rod Length 5 10 15 mm
End-Cap Quartz Rod Diameter 2 mm
Facet Angle 0 ±0.5 8 ±0.5 Deg
Signal Insertion Loss 0.1 0.3 dB
Optical Return Loss 50 dB
Output Beam M2 1.5 –
Power Handling 200 W
Fiber Length 0.8 15 m
Operating Environment Temperature -5 +70 oC
Operating Humidity 5 95 %RH
Storage Temperature -40 +85 ℃
Package Dimension Ø11.5×L65, Ø11.5×L85 mm
Pigtail Type Bare fiber or Armored –

製品型番

Fiber End Cap

WEBでのお問い合わせはこちら
お問い合わせフォームへ

専用ダイヤル
TEL：070-6925-5558
