LNG Optics,Inc.ついて
LNG Opticsは、レーザーおよびその他のフォトニクス用途向けのさまざまな光学製品の生産、開発、販売を行う。
製品の範囲はNd：YAG、Nd：YLF、Nd：YVO 4、Nd：GdVO 4、Yb などのレーザー材料です：YAG、Er：YAG結晶とNd、およびErドープガラス。KTP、LBO、BBO、KDP、KD * P、LiNbO 3などを含む非線形（NLO）結晶。窓、プリズム、ミラー、レンズ、各種光学ガラス、石英ガラス、石英、YAG、サファイア、フッ化物結晶で作られた波長板などの光学部品。
当社はLNG Opticsの代理店です。
LNG Optics ラインナップ
非線形結晶
KTP結晶
アプリケーション
緑/赤出力用のNd-dopedレーザーの周波数倍増（SHG）
0.6μm〜4.5μmの調整可能な出力用のパラメトリックソース（OPG、OPAおよびOPO）。
統合されたNLOおよびE-Oデバイス、E-O変調器用の光導波路。
利点
- 0.16μm〜2.6μmの幅広い透明度範囲
- 大きな非線形光学係数
- 広い角度帯域幅と小さなウォークオフ角度
- 広い温度とスペクトル帯域幅
- 高い電気光学係数と低い誘電率
- 光導波路変調器の大きな性能指数
仕様
| 型式 | KTP OPO | KTP SHG |
|---|---|---|
| 方向精度 | ±10 arc min | ±12 arc min |
| 平坦度 | λ/10 @ 633nm | |
| 光学くさび | 10 arc sec | 20 arc sec |
| 垂直性 | <10 arc min | <5 arc min |
| クリアアパーチャ | 90% | |
| 表面品質 | 10-5 Scratch/Dig | |
| 波面歪み | λ/4 @ 633nm | |
| 研磨・コーティング | AR coated:1064 / 1570 nm 1064 nmでR <0.1％、1570 nmでR <0.5％ |
AR coated:1064 / 532 nm 1064 nmでR <0.1％、532 nmでR <0.5％ |
| 損傷閾値 | 1064nmで500 MW / cm2 10ns コーティング：1064nmで400 MW / cm2 10ns |
|
BBO結晶
アプリケーション
Nd：YAGレーザーの2番目、3番目、4番目、5番目の高調波生成
色素レーザーとチタンサファイアレーザーの3倍化と混合
光パラメトリック増幅器（OPA）および光パラメトリック発振器（OPO）
利点
- 409.6 nm〜3500 nmの幅広い位相整合波長範囲
- 大きな実効SHG係数
- 高い光学的均一性、
- 1064 nmで100 psのパルス幅に対して10 GW / cm2の高い損傷しきい値
- 約55°Cの広い温度帯域幅（タイプI SHG 1064nmの場合）
仕様
| 型式 | BBO for SHG/THG/FHG/OPA/OPO |
|---|---|
| 方向精度 | ±10 arc min |
| 平坦度 | λ/8 @ 633nm |
| 光学くさび | 15 arc sec |
| 垂直性 | <5 arc min |
| クリアアパーチャ | 90% |
| エッジベベル | <0.2mmx45° |
| 表面品質 | 10-5 Scratch/Dig （コーティング後40-20） |
| 波面歪み | λ/8 @ 633nm |
| コーティング | PコーティングまたはARコーティング |
| 残留反射率 | R1064 <0.1％、R532 <0.5％ R355 <0.8％、R266 <2％ |
| 型式 | BBO for EO Q-Switch | |
|---|---|---|
| 方向精度 | ±18 arc min | |
| 平坦度 | λ/8 @ 633nm | |
| 光学くさび | 20 arc sec | |
| 垂直性 | <10 arc min | |
| クリアアパーチャ | 90% | |
| エッジベベル | <0.2mmx45° | |
| 表面品質 | 10-5 Scratch/Dig （コーティング後40-20） |
|
| 消光比 | クリアアパーチャ8mmで1064nmで20dB | |
| 波面歪み | λ/8 @ 633nm | |
| 1/4波長電圧 | <12000 V | |
| 1064nmでのARコーティング（T> 98.5％） | Au-Cr電極 | |
| 型式 | BBO Wafer | |
|---|---|---|
| 最小厚さ：0.05mm | P-coaitings / Sustrate：≤0.5mmの厚さ | |
| 損傷閾値 | 1064nmで30psで7 GW / cm2 | |
| 垂直性 | <10 arc min | |
| クリアアパーチャ | 90% | |
| エッジベベル | <0.2mmx45° | |
| 表面品質 | 10-5 Scratch/Dig （コーティング後40-20） |
|
| 消光比 | クリアアパーチャ8mmで1064nmで20dB | |
| 波面歪み | λ/8 @ 633nm | |
| 1/4波長電圧 | <12000 V | |
| 1064nmでのARコーティング（T> 98.5％） | Au-Cr電極 | |
注意
- BBOは湿気に弱いです。
- BBOは乾燥した環境でのご使用・保存をお勧めします。
- BBOは柔らかく、そのため研磨面の保護には注意が必要です。
- 角度調整が必要な場合、BBOの許容角度は小さいことに注意してください。
- 最適な水晶の設計には、レーザーのパラメーターをお問い合わせの際、ご提示お願いします。
（パルスあたりのエネルギー、パルスレーザーのパルス幅と繰り返し率、CWレーザーの出力、レーザービーム径、モード条件の発散、波長調整範囲など） - BBO結晶を特定の温度に保つと、損傷しきい値が増加します。
- マウント、密閉ハウジング、およびガラスコーティングの証人が必要なお客様はお問い合わせ時にお伝え下さい。
LBO結晶
アプリケーション
医療、産業、R＆D、および軍事用の高出力Nd：YAGおよびNd：YLFレーザーの高調波
Ti：サファイア、アレキサンドライト、Cr：LiSAFレーザー、およびダイオードレーザー励起Nd：YVO4、Nd：YAGおよびNd：YLFレーザーの周波数逓倍（SHG）
Nd：YAGレーザーのエキシマレーザーによって励起される光パラメトリック増幅器（OPA）および発振器（OPO）
1340nmの高出力Nd：YAPレーザーの周波数2倍（SHG）および3倍（THG）
利点
- 広い透明性、高い非線形結合、良好な化学的および機械的特性
- 広い波長範囲にわたるタイプIおよびタイプIIの非臨界位相整合（NCPM）。
- 高い損傷閾値（105nsで1.3nsのレーザーに対して18.9 GW/cm2）
- 広い受け入れ角と小さなウォークオフ角
- 高い光学品質（均質性≈10-6/cm）
仕様
| 方向精度 | ±30 arc min |
|---|---|
| 平坦度 | λ/8 @ 633nm |
| 平行度 | 20 arc sec |
| 垂直性 | <15 arc min |
| クリアアパーチャ | 80% |
| エッジベベル | <0.2mmx45° |
| 表面品質 | 10-5 Scratch/Dig （コーティング後40-20） |
| 波面歪み | λ/8 @ 633nm |
| コーティング | ARコーティングまたは広帯域ARコーティング |
| 残留反射率 | R1064 <0.1％、R532 <0.25％ R355 <1％ |
| 損傷閾値 | 1054nmで18.9 GW / cm2 1.3ns 1064nmのCWモードロックレーザーの場合は1 GW / cm2 コーティング：1064nmで500 MW / cm2 10ns |
| 30 mWの緑色レーザーで検査した場合、目に見える散乱経路や中心はありません ポリッシュのみまたはコーティング済み |
注意
- LBOは湿気に弱いです。
- LBOは乾燥した環境でのご使用・保存をお勧めします。
- 最適な水晶の設計には、レーザーのパラメーターをお問い合わせの際、ご提示お願いします。
（パルスあたりのエネルギー、パルスレーザーのパルス幅と繰り返し率、CWレーザーの出力、レーザービーム径、モード条件の発散、波長調整範囲など） - BBO結晶を特定の温度に保つと、損傷しきい値が増加します。
- マウント、密閉ハウジング、およびガラスコーティングの証人が必要なお客様はお問い合わせ時にお伝え下さい。
- 温度調整用のオーブンと温度コントローラーも取り扱っています。
DKDP＆KDP結晶
用途と利点
電気光学変調器、Qスイッチ
第2、第3および第4高調波生成、高速写真用の色素レーザーシャッター用の2倍周波数
高出力レーザー周波数変換材料
KDPおよびKD*P結晶の研磨面は湿らせやすいが、ユーザーは乾燥状態（<50％）および保存のために密閉されたハウジングを提供することをお勧めします。
仕様
| 型式 | KDP and DKDP for SHG/THG/FHG |
|---|---|
| 方向精度 | ±10 arc min |
| クリアアパーチャ | 90% |
| 平行度 | 15 arc sec |
| 垂直性 | <5 arc min |
| チップ | <0.2mmx45° |
| エッジベベル | <0.2mmx45° |
| 表面品質 | 10-5 Scratch/Dig （コーティング後40-20） |
| 波面歪み | λ/8 @ 633nm |
| 平坦度 | λ/8 @ 633nm（断面積 ≤ 25mm2） |
| コーティング | PコーティングまたはARコーティング |
| 残留反射率 | R1064 <0.2％、R532 <1％ R355 <3％、R266 <5％ |
| 損傷閾値 | 1064nmで1 GW / cm2 10ns コーティング：600 MW / cm2 1064 nmで10 ns |
| 型式 | DKDP for EO Q-Switch | |
|---|---|---|
| クリアアパーチャ | ≥10mm | |
| 電気容量 | 30 pF | |
| 表面品質 | 10-5 Scratch/Dig （コーティング後40-20） |
|
| 消光比 | 開口10mmで1064nmで20dB | |
| 波面歪み | λ/8 @ 633nm | |
| 1/4波長電圧 | 2000 〜 4000 V | |
| 1064nmでのARコーティング | （T> 98.5％） | |
注意
- 最適な水晶の設計には、レーザーのパラメーターをお問い合わせの際、ご提示お願いします。
（パルスあたりのエネルギー、パルスレーザーのパルス幅と繰り返し率、CWレーザーの出力、レーザービーム径、モード条件の発散、波長調整範囲など） - マウント、密閉ハウジング、およびガラスコーティングの証人が必要なお客様はお問い合わせ時にお伝え下さい。

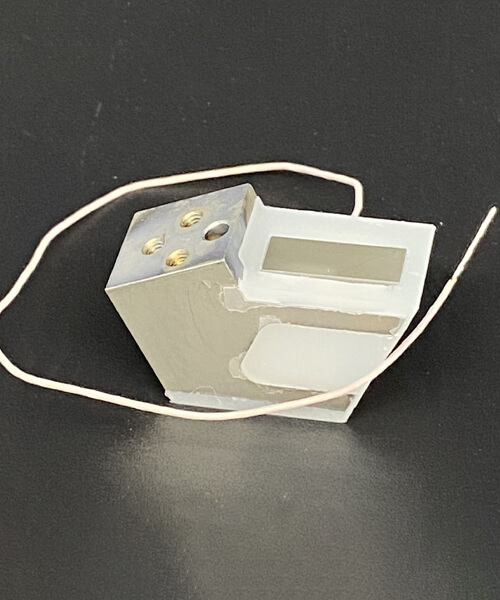

LN結晶
用途と利点
LiNbO3（LN）結晶は、1000μmを超える波長の周波数ダブラー、1064 nmで励起される光パラメトリックオシレーター（OPO）および準位相整合（QPM）デバイスとして広く使用されています。
ニオブ酸リチウムは、そのユニークな電気光学特性、光弾性特性、圧電特性、および非線形特性により、さまざまな統合されたアクティブな音響光学デバイスで広く使用されています。材料は、チョクラルスキーで成長し、Z軸に沿って分極されています。
仕様
光学LiNbO3ウェーハ
| 外観 | ひび割れ、突き出し、包み込みなし |
|---|---|
| 方向 | Xカット、Zカット |
| 配向精度 | ±0.2º |
| 直径(mm) | 25.4、50.8、76.2 |
| 長さ | 1mm〜80mm |
| キュリー温度 | 1250 º |
| 屈折率 | no=2.286 ne=2.200(632.8 nm) |
| 屈折率勾配 | <5 x 10-5 / cm |
| 透過範囲 | 370〜5000nm |
| 透過率 | >68％ |
| 複屈折指数 | Δ N = NO-NE ≈ 0.08 |
音響光学材料
TeO2結晶
用途と利点
TeO2結晶は、高品質係数、良好な複屈折、旋光性能を備えた優れた音響光学結晶であり、[110]方向に伝播する音速は遅く、同じ開口部の下でTeO2単結晶でできています。
音響光学デバイスおよびその他の音響光学結晶デバイスは、より高い解像度、より速い応答速度、より低い駆動力、より高い回折効率、および安定した性能を備えています。デバイスの理想的な材料。
アプリケーション
音響光学偏向器、音響光学Qスイッチ、音響光学変調器、表面音響波デバイスなど、LiDAR、テレビ、大画面ディスプレイのスキャン、フォトニックコンピューターの光学ストレージ、レーザー通信など、さまざまな音響光学デバイスに組み込むことができます。
その他のフィールド。
仕様
| 伝送帯域（µm） | 0.33-5.00 |
|---|---|
| 結晶構造 | 正方晶系 |
| 格子定数 | a = 4.81、c = 7.613 |
| 化学式 | TeO2 |
| 密度（g / cm3） | 6 |
| 融点（℃） | 733 |
| モース硬度 | 4.6 |
| 光透過率 | > 70％ (632.8 nm) |
| 屈折率 | ne = 2.411 no = 2.258 (632.8 nm) |
| 熱伝導率（mW / cm・℃） | 30 |
| 音速（km /秒） | 4.20 P波<001> |
| 音と光の品質係数（10-18秒 / g） | 34.5縦型<001> |
| 5.59 | 5.13 | 2.17 | 0 | 0 | 0 |
| 5.13 | 5.59 | 2.17 | 0 | 0 | 0 |
| 2.17 | 2.17 | 10.56 | 0 | 0 | 0 |
| 0 | 0 | 0 | 2.67 | 0 | 0 |
| 0 | 0 | 0 | 0 | 2.67 | 0 |
| 0 | 0 | 0 | 0 | 0 | 6.62 |
| 0.0074 | 0.187 | 0.34 | 0 | 0 | 0 |
| 0.187 | 0.0074 | 0.34 | 0 | 0 | 0 |
| 0.0905 | 0.0905 | 0.24 | 0 | 0 | 0 |
| 0 | 0 | 0 | -0.17 | 0 | 0 |
| 0 | 0 | 0 | 0 | -0.17 | 0 |
| 0 | 0 | 0 | 0 | 0 | -0.0463 |
音速
| オリエンテーション | 偏光 | v (km/s) |
|---|---|---|
| [100] | [100]、L | 3.051 |
| [100] | [010]、S | 3.317 |
| [100] | [001]、S | 2.1 |
| [001] | [001]、L | 4.202 |
| [001] | arb、S | 2.104 |
| [110] | [110]、L | 4.663 |
| [110] | [1-10]、S | 0.616 |
| [110] | [001]、S | 2.1 |
| [101] | [-101]、S | 2.101 |
屈折率
| 波長（μm） | nx | ny | nz |
|---|---|---|---|
| 0.4047 | 2.4315 | 2.4315 | 2.6167 |
| 0.4358 | 2.3834 | 2.3834 | 2.5583 |
| 0.4678 | 2.3478 | 2.3478 | 2.5164 |
| 0.48 | 2.3366 | 2.3366 | 2.5036 |
| 0.5086 | 2.315 | 2.315 | 2.4779 |
| 0.5461 | 2.2931 | 2.2931 | 2.452 |
| 0.5893 | 2.2738 | 2.2738 | 2.4295 |
| 0.6328 | 2.2597 | 2.2597 | 2.4119 |
| 0.6438 | 2.2562 | 2.2562 | 2.4086 |
| 0.69 | 2.245 | 2.245 | 2.3955 |
| 0.8 | 2.226 | 2.226 | 2.373 |
| 1 | 2.208 | 2.208 | 2.352 |
レーザー光学
レンズ
レンズは、曲面（通常は球面）を備えた1つ以上の光学ガラス片で構成される透明な光学部品として定義されます。
レンズは通常、物体からの透過光線を収束または発散させ、その物体の実像または仮想像を形成するように機能しています。
仕様
| 材料 | UVグレード溶融シリカ、BK7、MgF2、CaF2、SF11 |
|---|---|
| サイズ | 3mm-220mm |
| 寸法公差 | + 0.0 / -0.2mm |
| センタリング | <3分角 |
| 同心 | ≤0.05mm |
| 焦点距離公差 | +/- 2％ |
| 平坦度 | 1 / 10λ－1λ |
| 表面品質 | 40/20〜80/50 |
| 面取り | 0.2mm (45°) |
| コーティング | 要求どおり |
周期分極結晶
PPLN結晶
用途と利点
周期分極ニオブ酸リチウム（PPLN）は、0.4から4.5ミクロンまでの広範囲の光透過率を持ち、近赤外および中赤外領域をカバーし、長寿命の高効率波長変換非線形結晶です。
周波数、和周波数、光パラメトリック発振、光パラメータ増幅など、使用中に温度制御が必要です。
PPLN OPOプロセスを使用すると、従来の位相整合を実現できる波長3〜4.5ミクロンの光を取得できます。
効率的な出力を実現することは困難です。PPLNの異なる波長は、異なる偏光周期に対応しています。
アプリケーション
- 赤外線妨害
- 周波数変換
- 光パラメトリック増幅器（OPA）および発振器（OPO） 特に波長3〜4.5 µm
- 可視光生成
- リモートセンシング
仕様
| チップ厚 | 0.5〜1mm |
|---|---|
| チップ幅 | 5〜10mm |
| チップ長 | 10〜40mm |
| MgOドープ濃度 | 5mol.%~6mol.% |
| コーティング | ARコーティングまたは高反射コーティング |
| 損傷閾値 | 300MW / cm2 (1064nm 10ns) |
レーザー結晶
Nd：YAG結晶
用途と利点
Nd：YAG（ネオジムドープイットリウムアルミニウムガーネット）結晶は、非常に人気のある固体レーザー結晶です。
Nd：YAG結晶は、高ゲイン、低レーザーしきい値、高出力、1064nmの低吸収、良好な熱伝導率および熱衝撃の特性を備え、さまざまな動作モード（連続、パルス、Qスイッチ、モードロック）に適しています。
一般に近赤外の固体レーザーとその周波数２倍および３倍周波数の用途で使用され、科学研究、医療、産業、軍事などの分野で広く使用されています。
仕様
| サイズ | 直径：2〜11 mm 長さ：1〜160mmのロッドサイズ |
|---|---|
| 濃度 | 0.7〜1.4％ |
| 方向精度 | ±10 arc min |
| 平坦度 | λ/ 10 (633 nm) |
| 平行度 | 20 arc sec |
| 垂直性 | <5 arc min |
| クリアアパーチャ | 90％ |
| エッジベベル | <0.2mmx45° |
| 表面品質 | 10-5 Scratch/Dig (コーティング後40-20) |
| 波面歪み | <7mm直径λ/ 10 @ 633 nm ≥7mm直径λ/ 8 @ 633 nm |
| コーティング | ARコーティング（R <0.2%@1064nm） |
| 損傷閾値 | 15 J / cm2 10ns (1064 nm) 1 GW / cm2 10ns (コーティング：1064 nm) |
注意
- 最適な水晶の設計には、レーザーのパラメーターをお問い合わせの際、ご提示お願いします。
（パルスあたりのエネルギー、パルスレーザーのパルス幅と繰り返し率、CWレーザーの出力、レーザービーム径、モード条件の発散、波長調整範囲など） - ガラスコーティングの証人が必要なお客様はお問い合わせ時にお伝え下さい。
Nd：YVO4結晶
用途と利点
ネオジムドープバナジン酸イットリウム（Nd：YVO4）結晶は、優れた性能を備えたレーザー結晶の一種であり、レーザーダイオードポンピング、特に低出力および中出力レーザーの製造に適しています。
Nd：YAG と比較して、Nd：YVO4 はポンプ光の吸収係数が大きく、誘導放出断面積が大きくなっています。
Nd：YVO4結晶は、LBO、BBO、KTP、および非線形係数の高い他の結晶とともに使用され、近赤外、緑、青から紫外線などを出力する全固体レーザーを作成します。
現在、Nd：YVO4レーザーは、機械、材料加工、分光法、ウェーハ検査、ディスプレイ、医療検査、レーザー印刷、データストレージなどの多くの分野で広く使用されています。
そして、のNd：YVO4ダイオードは、固体レーザーが急速に従来の水冷イオンレーザー、ランプ励起レーザー小型化市場と単一縦モード出力側を交換するポンピング。
- 808nm付近のポンプ帯域幅は、Nd：YAGの約5倍
- 1064nmでの誘導放出断面積は、Nd：YAGの3倍
- 低光損傷閾値
- 高いスロープ効率
- 直線偏光出力の二軸結晶
仕様
| サイズ | 最大4 x 4 x 50mm3 |
|---|---|
| 濃度 | 0.1〜1％ |
| ドーピング濃度許容値 | ±0.05％（atm％<1％） ±0.1％（atm％≥1％） |
| 方向精度 | ±30 arc min |
| 平坦度 | λ/ 8 @ 633 nm |
| 平行度 | 20 arc sec |
| 垂直性 | <5 arc min |
| クリアアパーチャ | 90％ |
| 表面品質 | 10-5 Scratch/Dig |
| 波面歪み | λ/ 4 @ 633 nm |
| コーティング | ARコーティング R<0.1％@ 1064 nm、R<3％@ 808 nm S1：HR @ 1064nm、HT @ 808nm、R 1064nm > 99.8％ T 808nm > 95％、S2：AR @ 1064nm、R 1064nm <0.1％ |
| 損傷閾値 | 1064nm TEM00 10Hz で1 GW / cm2 10ns |
注意
- 最適な水晶の設計には、レーザーのパラメーターをお問い合わせの際、ご提示お願いします。
（パルスあたりのエネルギー、パルスレーザーのパルス幅と繰り返し率、CWレーザーの出力、レーザービーム径、モード条件の発散、波長調整範囲など） - ガラスコーティングの証人が必要なお客様はお問い合わせ時にお伝え下さい。
Cr：YAG結晶
用途と利点
Cr：YAG（Cr：Y3Al5O12）結晶は、0.8から1.2umの波長で励起またはランプされたNdまたはYbを受動的にQスイッチングするダイオードレーザー用の最も有望な受動Qスイッチング材料の1つです。
Cr：YAGの予備実験は、受動Qスイッチレーザーのパルス幅は、ダイオードポンプNd：YAGレーザーの場合は9 nsに、ダイオードポンプNd：YVO4レーザーの場合は10 kHzの繰り返し率になります。
さらに、ダイオード励起およびパッシブQスイッチNd：YAGの場合、KTPまたはLBOのキャビティ内SHG、LBOおよびBBOのTHGおよび4HGの後、532 nmで効率的な緑色出力、355 nmおよび266 nmでUV出力が生成されました。およびNd：YVO4レーザー。
- 高い化学的安定性と信頼性
- 長寿命と優れた熱伝導性
- 高い損傷閾値
- ハイパワー、ソリッドステート、コンパクトなパッシブQスイッチ
仕様
| サイズ | 2×2〜12×12 mm |
|---|---|
| 長さ | 0.1〜12 mm |
| 初期透過率 | 8％〜95％ |
| 平坦度 | λ/ 8 @ 633nm |
| 表面品質 | 10-5 Scratch/Dig |
| 並列処理 | < 20 arc sec |
| 垂直性 | <5 arc min |
| ARコーティング | R <0.2％@ 1064 nm |
注意
- 最適な水晶の設計には、レーザーのパラメーターをお問い合わせの際、ご提示お願いします。
Nd：YLF結晶
用途と利点
Nd：YLF（Nd：LiY1.0-xF4）は、近赤外線操作用のより一般的なYAGホストの代替品を提供します。
Nd：YLF（Nd：LiY1.0-xF4）は、Nd：YAG結晶に似ています。
弱熱レンズ（YAGの19倍以下）、大きな蛍光線幅、自然分極振動の組み合わせにより、Nd：YLFはCWモードロック動作に優れた材料になります。
修正されたチョクラルスキー技術を採用して生産しています。
仕様
| 濃度 | 1.1 to 1.5 at % |
|---|---|
| オリエンテーション | <100>within 5° <001>within 5° |
| 平坦度 | <λ/10 @ 632.8nm |
| 平行度 | ≤15 arc seconds |
| 垂直性 | ≤5 arc minutes |
| 表面品質 | 10/5 Scratch / Dig |
| 光学品質 | 干渉縞 ≤ 25λ /inch @633nm |
| サイズ | 直径：3～12 mm 長さ：10～120 mm |
| ARコーティング反射率 | ≤ 0.2% (1047 / 1053 nm) |
電気光学Qスイッチ
RTP電気光学Qスイッチ
用途と利点
RTP Qスイッチは、温度補償設計で2つのRTP要素を使用して構築されています。
高い電気抵抗率（〜1011 -1012 W ・cm）および高い損傷閾値を含むRTPのユニークな特性により、優れた特性を持つQスイッチが得られます。
これらのQスイッチは100kHzでテストされており、圧電リンギングの兆候はありません。
- 高い損傷閾値
- 圧電リンギングなし
- 低挿入損失
- 熱補償設計
- 非吸湿性
- 高消光比
- スペクトル範囲500-3000 nm
仕様
| 透過率 | > 98.5％ |
|---|---|
| 静的半波電圧(1064 nm) | 4x4x20 mm：1,600 V 6x6x20 mm：2,400 V 9x9x20 mm：3,600 V |
| コントラスト比 | > 20 dB @ 633 nm |
| 開口部 | 2×2 mm2 up to 15×15 mm2 |
| ARコーティング | R < 0.1％@ 1064 nm |
| 損傷閾値 | > 600 MW /cm2@ 1064 nm、10 nsパルス |
DKDP電気光学Qスイッチ
用途と利点
優れた物理的および光学的特性を備えたDKDPシリーズQスイッチは、大口径、高出力、狭いパルス幅のレーザーシステムで広く使用されています。
これらは、OEMレーザーシステムを含むパルスレーザーシステムで使用される最適なE-O Qスイッチです。
医療/美容用レーザー、多用途のR＆Dレーザープラットフォーム、軍事および航空宇宙用レーザーシステム。
- 高い重水素化（> 98.0％）DKDP。
- 静的複屈折はありません。
- フォトリフラクティブ損傷なし。
- 環境温度に対する耐性。
- 優れた電気光学特性。
- シーラントと接着剤は使用していません。
仕様
| 透過率 | > 98.0％ (1064 nm) |
|---|---|
| 四分の一波電圧 | 3200V |
| 消光比 | 1000：1 |
| 開口部 | 8x8mm〜12×12 mm2 |
| ARコーティング | R <0.2％@ 1064nm |
| 損傷閾値 | > 450MW /cm2@ 1064 nm、10 nsパルス |
製品の販売実績
アカデミック
- 量子科学技術研究開発機構
企業
- 大手電気機器メーカー
