Pico Technology

高解像度のディープメモリオシロスコープ

• 2 〜 8 チャンネル
• 20MHzの帯域幅
• 12 bit解像度
• 256MSキャプチャメモリ
• 80 MS / sのサンプリングレート
• ±10mV〜±50Vの入力範囲
• SuperSpeed USB3.0インターフェース
• 分割画面の波形表示
• 高度なデジタルトリガー
• PicoScopeとPicoSDK ®ソフトウェア付属

USBオシロスコープとミックスドシグナルオシロスコープ

• ２チャンネル、４チャンネル、MSOモデル (+16 ディジタルインプット)
• コンパクトな設計
• 100 MHzの帯域幅へ対応
• USB接続および電源供給
• 16シリアルプロトコル
• Windows、Linux、Mac ソフトウェア

PCオシロスコープとミックスドシグナルオシロスコープ

• 2チャンネル、4 チャンネル、MSOモデル (+16 ディジタルインプット)
• 200 MHzアナログ帯域幅
• 1 GS/s リアルタイムサンプリング計
• 512 MS バッファーメモリー
• Windows、Linux、Mac ソフトウェア

500MHz、5GS/s、USB給電のPCオシロスコープおよびMSO

• 350 MHzまたは500 MHz、5 GS/s
• 10ビット分解能（エンハンスド・レゾリューション使用時は14ビット）
• 2 GS超ディープ・キャプチャー・メモリー
• 16デジタル・チャンネル（MSOモデルの場合）
• ファンクション／任意波形発生器付属
• コンパクト、ポータブル、USB給電
• 40以上のシリアル・プロトコル・デコーダを標準装備
• セグメント・メモリ、パーシステンス、高速波形更新
• 高度な演算、測定、マスク、デジタルトリガ
• Windows®、Mac®、Linux®用のPicoScope 7（無償アップデート付き
• LabView®、MATLAB®、独自のコード作成をサポート
• 5年保証と無償技術サポート

16ビットアナログ世界向けの高解像度デジタルオシロスコープ

• デュアルチャンネル オシロスコープ / スペクトラムアナライザー
• 16-bit解像度
• 低歪み(96 dB SFDR)
• 低騒音 (8.5 µV RMS)
• 5 MHz 帯域幅
• 16 MS バッファーメモリー

高解像度差動USBオシロスコープ

• 4つの完全差動ハイインピーダンス入力
• 20MHzの帯域幅
• 柔軟な12ビットおよび14ビットの解像度
• コモンモードノイズを除去
• インテリジェントプローブとクランプのインターフェース
• ミリボルトから50Vまでの低電圧プローブ
• 主電源測定アプリケーション用の1000V CATIII電圧および電流プローブ

フレキシブル解像度USBオシロスコープ

• 最大垂直解像度16ビット
• 最大帯域幅200MHz
• 最大512メガサンプルの波形取得メモリを搭載
• サンプリング速度1GS/秒
• 8ビット：最高1GS/秒のサンプリング速度
• 16ビット：最高62.5MS/秒のサンプリング速度
• スーパースピード：USB 3.0を装備

高速USBデジタイザー

• 4 チャンネル
• 5 GS/s リアルタイムサンプリング
• 1 GHz 帯域幅
• 1 GS バッファーメモリー
• AWG
• Windows、Linux、Mac ソフトウェア + SDK

TDR / TDTおよび光学モデルを使用した25GHzへのオシロスコープのサンプリング

• 2-4 チャンネル
• 20 GHz (17.5 ps) 帯域幅
• 1 MS/s サンプリング、32 kS バッファーへ
• 15 THz (64 fs) 本当サンプリング
• パッターントリガー
• 16-bit解像度

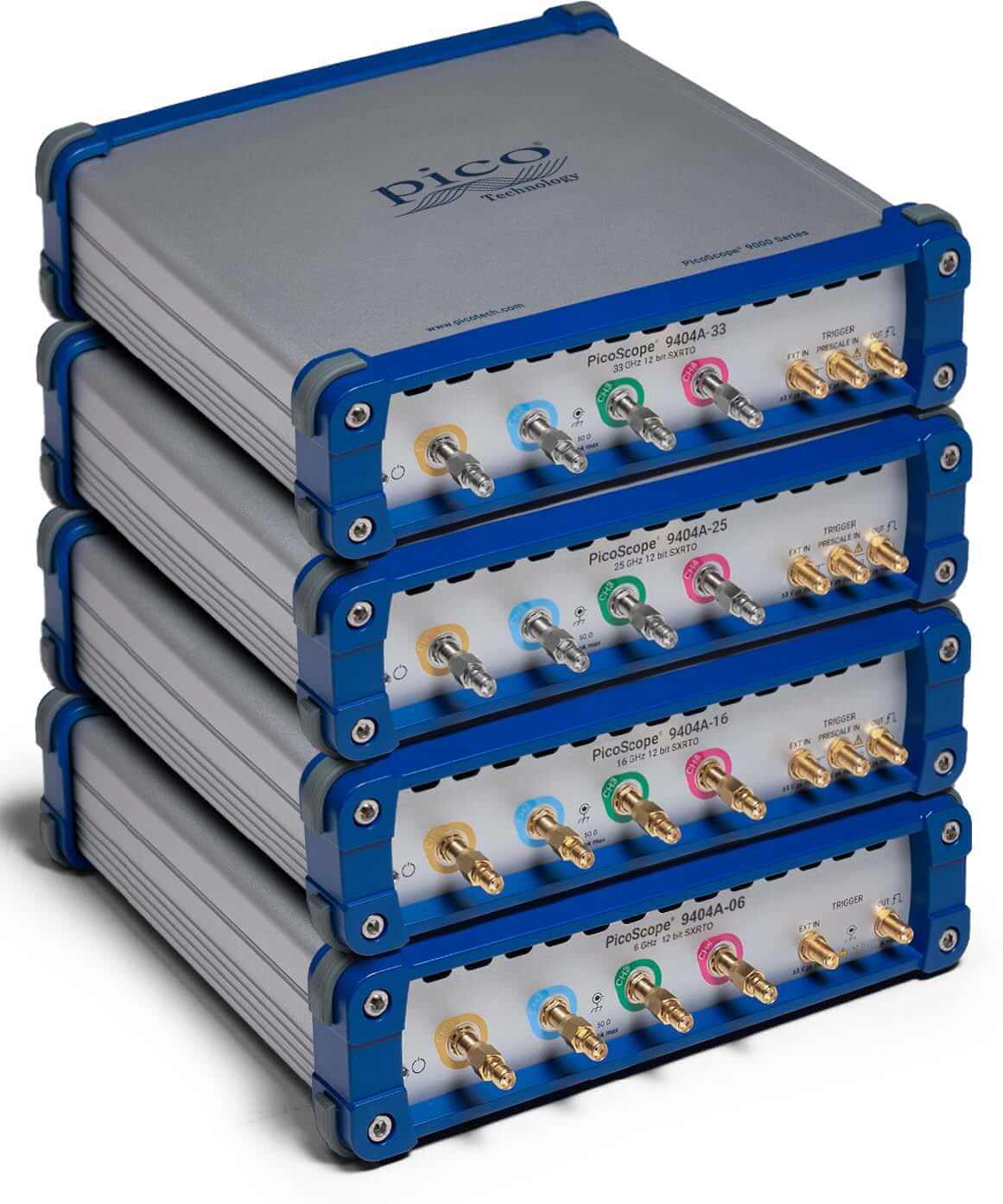

5および16GHzサンプラー拡張リアルタイムオシロスコープ

• SXRTO（サンプラー拡張リアルタイムオシロスコープ）
• 9404-16および9402-16：16 GHz帯域幅、22 ps遷移時間、2.5 TS / s（0.4 ps分解能）ランダム等価時間サンプリング
• 9404-05および9402-05：5 GHz帯域幅、70 ps遷移時間、1 TS / s（1 ps分解能）ランダム等価時間サンプリング
• 45psまでおよび11Gb / sまでのパルス、アイ、マスクのテスト
• 12ビット500MS / s ADC
• 直感的で構成可能なタッチ互換のWindowsユーザーインターフェイス
• 包括的な組み込みの測定、ズーム、データマスク、ヒストグラム
• 50Ωへの±800mVフルスケール入力範囲
• 10 mV / div〜0.25 V / divデジタルゲイン範囲
• チャネル間で共有される最大250kSのトレース長
• すべてのモデルのオプションのクロックリカバリトリガー–5または8Gb / s
• 回復されたクロックとデータ出力

• USB接続ベクトルネットワークアナライザー(VNA)
• 300 kHz 〜 6 GHz オペレーション
• ポータブル クワッドレシーバー( bias-Ts)
• 〜 118 dB ダイナミックレンジ @ 10 Hz 帯域幅分解能
• トレース可能 8 及び 12 項目 公正
• < 0.005 dB rms ノイズ @ 140 kHz 解像度

主な用途

• 検査(試験)、特製評価、較正(製造業)
• 広帯域ケーブル及びハーネス試験(製造業)
• アンテナ整合・チューニング他
