ppqSenseについて

ppqSenseは、全光学構成と 1兆分の 1 (ppq) の感度で放射性二酸化炭素分子を検出できるほど感度の高い、飽和吸収キャビティリングダウン (SCAR)というレーザー分光法を開発しました。
超高感度分光法の研究経験に基づき、量子カスケードレーザーや半導体レーザー、統合光学系を備えた高性能中赤外線検出システムにすぐに使用できる統合ソリューションを提供する低ノイズドライバーを製造、販売しています。

WEBでのお問い合わせはこちら
お問い合わせフォームへ

専用ダイヤル
TEL：070-6925-5558

製品ラインナップ

レーザー制御

概要
QubeCL
QubeDL
Qube OEM
D4L

レーザー検出

QubeDT

レーザー制御

最先端のレーザー制御

ppqSenseのレーザ・ドライバは、分光および計測用レーザから最高の性能を引き出すために慎重に設計されています。

光源の分光特性を劣化させない超低ノイズ電子機器の設計には細心の注意を払っています。

ppqSenseのシステムは、ベンチトップと堅牢なアプリケーションの両方に適した堅牢でシールドされた筐体にレーザーをオンボードで統合することができます。

ppqSenseのドライバはモジュラーアーキテクチャを採用しており、基準光源、光共振器、分子遷移に対するレーザーの位相／周波数の制御と安定化という点で、ほとんどすべての典型的なニーズをカバーし、ユーザーの可能性を広げることができます。

QubeCLシステムは、量子カスケードレーザー（QCL）専用の製品ラインであり、最大2A @ 18Vの動作パラメーターを必要とするレーザーを駆動することができる。
QubeDLは、QubeCLをQCL以外のレーザーダイオード用に改良したもので、最大750mA @ 7.5Vのパラメーターで動作する半導体レーザーに適したシステムです。
Qube OEMは、アビオニクス・プラットフォーム、成層圏気球、過酷な条件下など、特定の用途向けにカスタマイズ可能な製品ラインである。
D4Lは近日発売予定の新製品です。

低ノイズ

ppqSenseの電流発生器はすべて、最先端の科学的目的のために設計されています。特許取得済みの設計は、超低電流ノイズを保証し、外部変調を適用してもそのフロアが維持されることを保証します。

グラフ

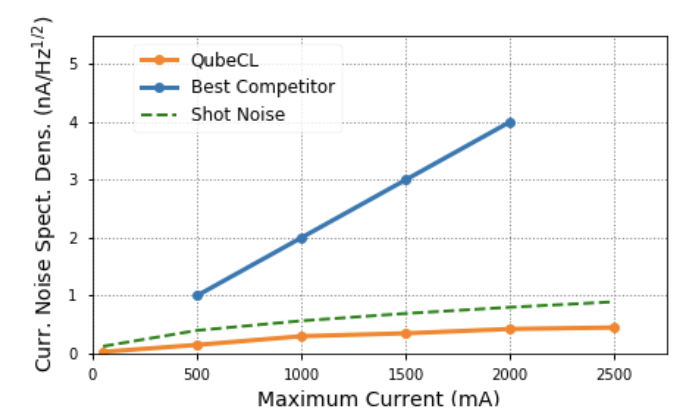

モジュラー・アーキテクチャーは、ノイズ・レベルを常に1 nA/sqrt(Hz)以下に保ちながら、大出力電流を供給するという問題を解決します。一般的に、市販のドライバーの電流ノイズは、最大出力電流とともに直線的に増加します。私たちのドライバーはそうではありません。実際、そのノイズは最大電流の平方根でほぼ増加し、常に1nA/sqrt(Hz)以下のノイズ・レベルを確保します。

グラフ

コンパクトで多用途

完全にモジュール化され、コンフィギュレーション可能な設計により、ベンチトップ型装置の典型的な即使用可能性を維持しながら、カスタムソリューションの汎用性とコンパクト性を提供します。

8つのモジュールを組み合わせることで、最大32種類のコンフィギュレーションが可能で、さまざまなニーズに対応します：

レーザーソケットモジュール
バタフライパッケージまたはHHLパッケージのレーザーをドライバーに組み込むことができます。全ての信号は内部でレーザーにルーティングされます：ケーブルは不要で、10cm×10cmのフットプリントでフルコントロールが可能です。ファイバー結合レーザーとフリースペースレーザーの両方に対応します。後者の場合、調整可能なペリスコープ・アクセサリーを使用することで、ビームを常に適切な高さにすることができます。高出力レーザ用には水冷オプションもあります。

レーザーヘッド
過電圧保護機能により、レーザーの安全な動作を保証し、レーザーの極性と接地を設定することができます。さらに、2つの独立した外部変調信号を効率的にレーザーに結合することができます。オプションとして、内部デジタル信号発生器（DDS）を両方の変調チャンネルに追加することができます。

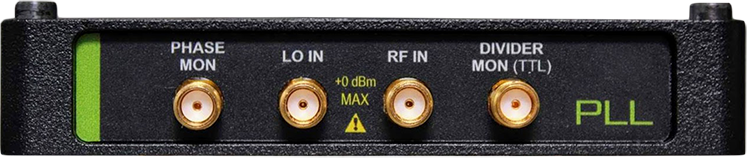

ロックモジュール
どのような周波数/位相安定化のニーズにも、位相ロックループ(PLL)、パウンドドレバーホール(PDH)、ロックインアンプ(LIA)モジュールの中からお選びいただけます。レーザーを外部ソース、共振器または分子リファレンスにシームレスにロックします。以下はQCLを用いたロックアプリケーションの例です。他のレーザーダイオードやQubeDLにも同様の方式を適用できます。

電流モジュール
異なる定格電流から選択し、それらを組み合わせることで、常にノイズを最低レベルに保ちながら、より大きな電流出力を得ることができます。

温度コントローラー
電流駆動TECステージ用温度コントローラーモジュールは、どのような条件下でも<1 mKの動作を保証します。

ベースとメインユニット
単なるベースではありません：機器の冷却ユニットであり、所定の位置にしっかりとネジ止めすることができます。光学テーブルの標準ピッチに対応しています。

すぐに使える

本製品は、レーザー実験のためのプラグ・アンド・プレイ・ソリューションとして設計されています。レーザーを接続し、アプリケーションに集中するだけです。

簡単なインターフェース

シンプルで直感的なソフトウェア・インターフェースを介して制御することができます。システムの各モジュールには独自の制御タブがあり、ユーザーはすべてのパラメータに完全にアクセスし、制御することができます。

取扱説明書には、すべての制御ソフトウェア機能の説明が記載されています。

QubeCL

高性能QCLレーザー用モジュラーシステム

QubeCLは、量子カスケード・レーザー（QCL）をかつてない精度とシンプルさで駆動・制御するためのあらゆるツールを提供するモジュール型プラットフォームです。
QCLは、電圧コンプライアンス、最大定格電流、電流ノイズ、温度安定性の点で、最もリソースを必要とするデバイスの一つです。

技術資料PDF

製品仕様

レーザー接地	AnodeGND
最大電流範囲	0.5, 1, 1.5, 2 [A]
RMS電流ノイズ ( 10Hz – 1MHz )	<1 μA RMS
キュレットノイズスペクトル密度	<400 pA/√Hz
電流安定性 ( 1h )	10 ppm FS
コンプライアンス電圧	18 V
アナログ変調チャンネル	2
周波数範囲	DC – 2 MHz (-3 dB)
ゲイン	10 mA/V, 500μA/V
最大入力信号	±10V
デジタル変調チャンネル（オプション）	2
周波数範囲	250 mHz – 2 MHz (-3 dB)
最大電流	±75 mA, ±2.5 mA

QubeDL

多用途、低ノイズダイオードレーザー駆動システム

QubeDLは、半導体レーザーを駆動・制御するためのあらゆるツールを提供するモジュール式プラットフォームです。

安定した高精度のレーザー周波数安定性が要求される複雑な環境に最適です。当社のロックモジュールにより、原子分子光学（AMO）や量子実験に不可欠なツールボックスを提供することができます。実験が複雑であればあるほど、Qubeシステムのコンパクト性とモジュール性がセットアップ効率を高めます。

QubeDLは、レーザーダイオードを駆動し、他のレーザー光源、超安定光共振器、分子線など、お好みの基準に周波数ロックするための、すぐに使える装置です。最高のエレクトロニクスを作り、最高の物理を実現しましょう。

技術資料PDF

製品仕様

レーザー接地	AnodeGND
最大電流範囲	0.25 A, 0.75 A
RMS電流ノイズ ( 10Hz – 1MHz )	<200 nA RMS
キュレットノイズスペクトル密度	<200 pA/√Hz
電流安定性 ( 1h )	10 ppm FS
コンプライアンス電圧	7.5 V
アナログ変調チャンネル	2
周波数範囲	DC – 2 MHz (-3 dB)
ゲイン	10 mA/V, 500 μA/V
最大入力信号	±10 V
デジタル変調チャンネル（オプション）	2
周波数範囲	250 mHz – 2 MHz (-3 dB)
最大電流	±75 mA, ±2.5 mA
