TeraSpike Defender

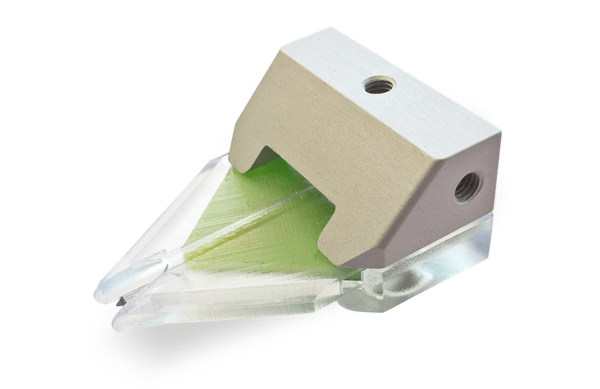

TeraSpike Defenderは、偶発的な機械的衝撃からプローブの敏感な先端を保護するオプションのハウジングです。先端部の露出は、-1mmから+1mmまで手動で調整できます。負の露光範囲では、TeraSpike Defenderハウジングにより、プローブ先端が平面に直接接触するのを防ぎます。垂直方向に配置された開口部により、光励起や先端領域の視覚的モニタリングは保護構造によって損なわれることはありません。TeraSpike Defenderは、既存または新規のTeraSpikeプローブに適用できます。
SHG-Units
プロテミクスのSHGユニットは、フェムト秒ファイバーレーザーの赤外光を近赤外光に変換する、使いやすく非常に効果的なソリューションを提供し、当社のLT-GaAsベースのTeraSpikeマイクロプローブやTeraBlastエミッターの効率的な励起に最適です。
主なメリット
- IRフェムト秒レーザーを用いたTeraSpikeマイクロプローブ動作に推奨
- 高い電力変換効率
- パッシブで堅牢な設計
- 短いウォームアップ時間（10-15分）
- フリースペース(-FS)およびファイバー結合(-FC)バージョンあり
- 簡単な操作と統合

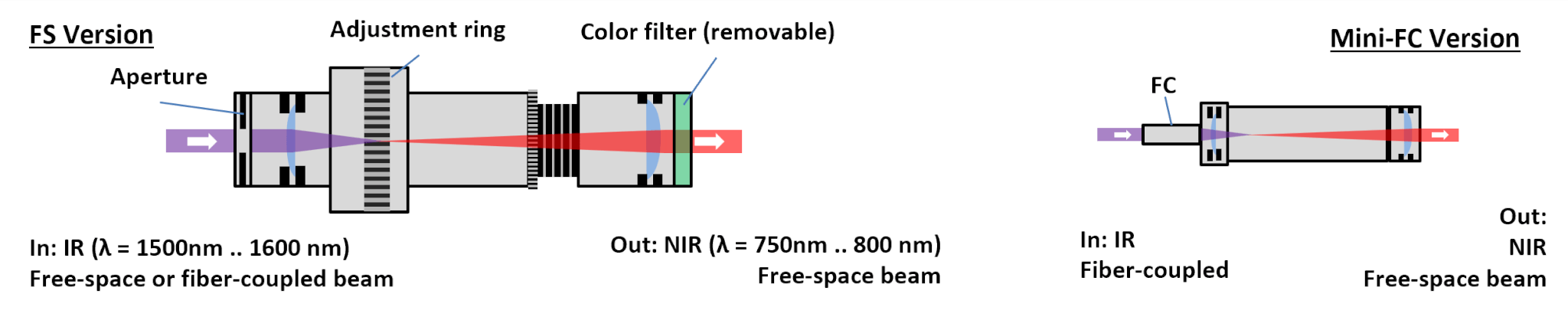

概略図
技術仕様
| Type: TD-1550-SHG | -FS | -MINI-FC |
|---|---|---|
| 入力波長範囲 | 1500 .. 1600 nm | |
| 標準平均入力電力範囲 | 10 .. 200 mW | |
| 標準電力変換効率 (a) | 10 .. 50% (a) | |
| 最小開口直径 | ca. 6 mm | NA |
| 寸法 (l x d) | 120 mm x 45 mm | 77 mm x 21 mm |
TeraSpike Phantom
TeraSpike Phantomは、工事やシステム開発時にマイクロプローブの代わりに使用するダミー装置です。スターターキットにも含まれているTeraSpike Phantomの使用は、重要な作業状況において制御不能な機械的衝撃のリスクを回避するために推奨されます。
Accessories
以下のアクセサリーを提供する。
Connection cable
TS cable

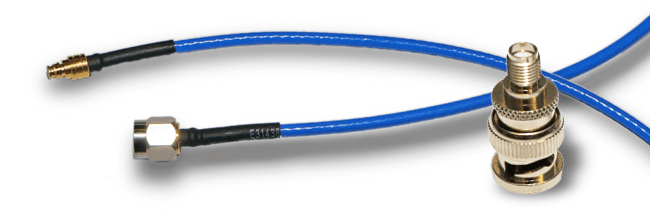

SMP-SMA接続ケーブルとSMA-BNCアダプター（スターターキットにも付属）。
Terahertz Test Target
Target design model: P-TTT-2-1200

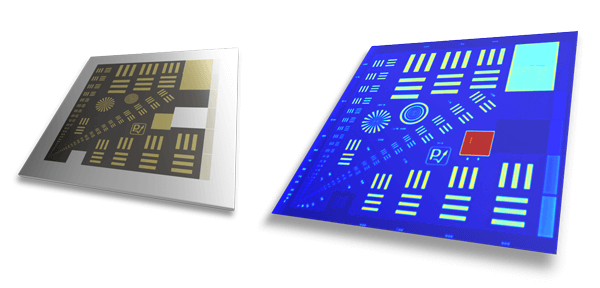

Test Target P-TTT-2-1200は、テラヘルツイメージングシステムの特性評価用に特別に開発されました。2 µmから8 mmまでの横方向の構造と領域を特徴とし、標準的な回折限界システムだけでなく、サブ波長分解能を持つ近接場イメージングシステムにも適しています。
テストターゲットは高抵抗シリコンをベースとしており、3つの異なる透過強度を持つ導体エリアと、最大透過率を持つコーティングされていない基板エリアがあります。特徴的な構造には、直交する3本のストライプのペア、シーメンス・スター、同心円状のリングなどの古典的な分解能テスト構造が含まれる。これらの典型的な構造には、局所的な電界閉じ込めを発生させるメタマテリアル構造など、近接場イメージングの目的に特に有用な構造も含まれている。さらに、シート抵抗イメージングやウェーハスキャニングのアプリケーションの参考として役立つ領域もリストアップされている。
仕様
| P-TTT-2-1200 | Value |
|---|---|
| 基板材料 | 高抵抗FZシリコン、2面研磨 |
| 基板抵抗率 | > 10 kOhm cm |
| ターゲット全体のサイズ | 2″ x 2″ (50 mm x 50 mm) |
| 基板厚さ | 525 µm |
| コーティング材料 | Cr, Au |
| コーティングの厚さ | Cr: 10 nm, 50 nm and 60 nm (半透明部分) Au: 50 nm (opaque) |
| 直交する3本のストライプ構造のペア | 2 – 1200 µm幅のライン＆スペース 45°回転、2～460 µm幅のラインおよびスペース用 |
| シーメンス・スター | 外径6 mm、18エレメント |
| 逆ニュートンリング | 外径5.6 mm リング幅は10～500 µmまで段階的に増加 |
| 連続 Rsh 参照エリア | 4つのエリア、各6.7 mm x 8.3 mm |
| 傾斜した金属格子エリア | 6つのエリア、各2 mm x 6.7 mm 傾斜角度: 0°, 18°, 36°, 54°, 72°, 90° |
| ボウタイ アレイ メタマテリアル | 長さ300 μm、ギャップ5 μm |
| 非対称ダブルスリット アレイ メタマテリアル | 3 µmと6 µmのスリット幅とスペース |
