- 製品名極微細用対物レンズ型
UVレーザーマーカー - 型番ol-uv-mk
- 価格お問い合わせください
- 納期お問い合わせ
UVレーザーマーカーとは、UVレーザーを用いて文字や図形を描くこと（マーキング）ができる装置です。物質にレーザーを当てると、当てた箇所だけ、表面を除去したり変質させたりすることができます。レーザーを当てた箇所と当てていない箇所ではコントラストの差が生じます。レーザーマーキングはそのコントラストの差を利用しております。
本製品では、UVレーザー光をガルバノスキャナーを介して対物レンズで集光させることで、各種素材に対して、これまで実現が困難であった数μm以下のビームスポット径で任意形状の極微細マーキングや切断が行えます。その他、極微細用対物レンズユニットを取り外し、fθレンズを装着することで、最大300mm角エリアのマーキングも可能になります。

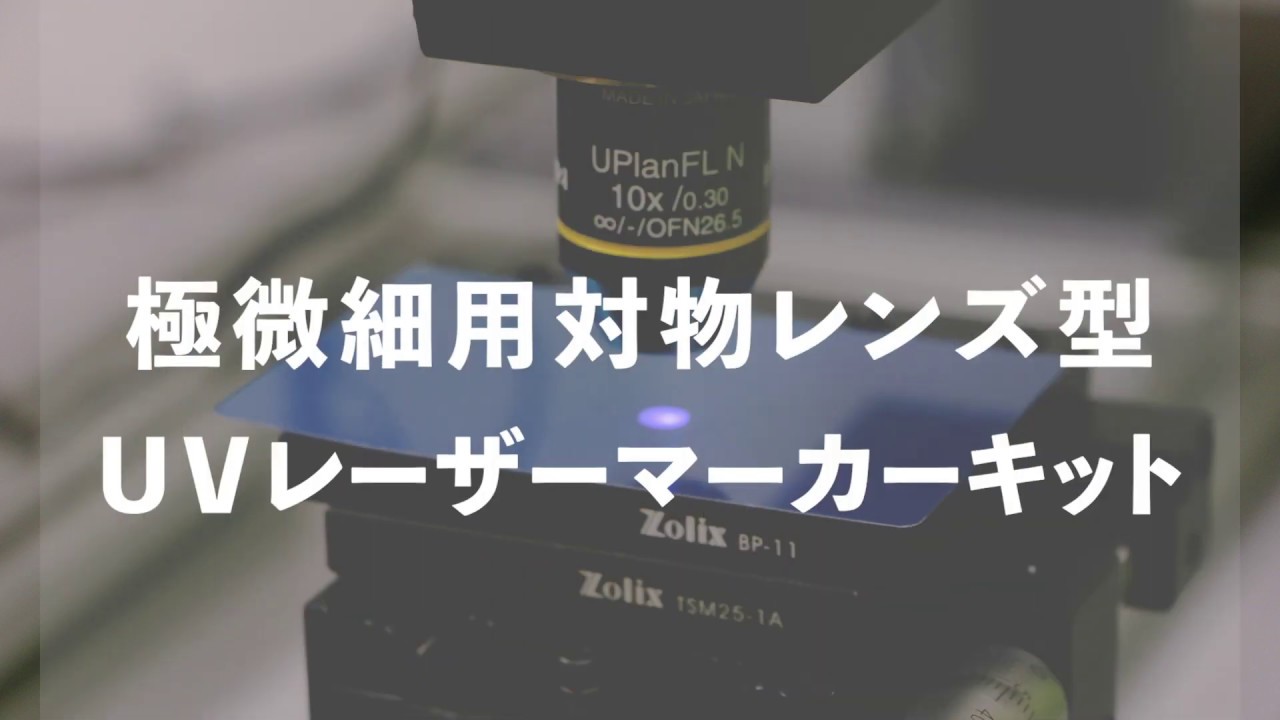

UVレーザーマーカー使用動画
UVレーザーマーカー使用動画一覧(Youtube)
UVレーザーマーキング可能な材質表
（Broken Link対策）各種レーザーマーキング可能な材質の一覧表（リンク切れ）
サービス
サブスクサービス
他関連製品
極微細用対物レンズ型UVレーザーマーカーの特長
主な特長
- 回折限界に近い微小ビームスポット径 0.48μm（NA0.9の対物レンズ使用時）
- ガルバノスキャナーミラーによる高速レーザーマーキング（電動ステージ不要）
- パソコンソフトウェア上で観察しながらのリアルタイムモニタリング加工
従来製品の比較
| 本製品 | 光響製UVレーザーマーカー | |
|---|---|---|
| お客様によるカスタム | ◎ | |
| レーザー波長 | 355 nm | |
| レーザー出力 | 5 W | |
| パルス幅 | ナノ秒 | |
| 冷却方式 | 水冷 | |
| 電源 | AC100V(家庭用コンセント) | |
| 最大照射エリア | 極微細用対物レンズユニット未装着時 300 mm × 300 mm （f=430mmのfθレンズの場合）極微細用対物レンズユニット装着時 1.6 mm × 1.2 mm （NA0.3レンズの場合） |
300 mm × 300 mm （f=430 mmのfθレンズの場合） |
| 最小線幅 スポット径（理論値） |
0.48 μm（NA0.9の対物レンズの場合） 1.4 μm （NA0.3の対物レンズの場合） |
約 6 μm （f=100 mmのfθレンズの場合） |
| 価格 | お問い合わせください | お問い合わせください |
| 設置作業料 | 不要（お客様が接続可能） | |
| 操作講習料 | 不要 | |
| トータル価格 | お問い合わせください | お問い合わせください |
極微細用対物レンズ型UVレーザーマーカーの用途
- ウエハなどへ微細マーキング、加工
- エンジニアリングプラスチック、ゴム、エポキシ樹脂、セラミック、ABS、チタン等の各種素材など
動画
加工サンプル
素材：金ミラー
- 最大照射エリア
約0.56 x 0.56 mm (NA0.3の対物レンズの場合)
素材：金ミラー
- 最大照射エリア
約0.56 x 0.56 mm (NA0.3の対物レンズの場合)
素材：金ミラー
- 最大照射エリア
約0.36 x 0.36 mm (NA0.3の対物レンズの場合)
素材：Al蒸着ミラー
- 200μmの十字印字
- 線幅 ３μｍ
極微細用対物レンズ型UVレーザーマーカーの構成
極微細用対物レンズ型UVレーザーマーカーの構成図
- UVレーザー発振器
- ガルバノスキャナーミラー
- 極微細用対物レンズユニット
- 冷却チラー
- マーキングソフト
- リアルモニタリングソフト
マーキングソフトは、日本語やバーコード入力、CADや写真等も直接取り込むことができます。
パソコン接続・ソフト操作性
本製品はUSBインターフェースでWindowsパソコン（Win10）と接続して制御を行います。
ソフトウェアでは、
- TrueType、SHX（AutoCADフォント）、DMF（ドットマトリックスフォント）、１次元バーコードなどのフォント形式
- bmp、jpg、gif、tga、png、tifなどの画像形式
- ai、dxf、dst、pltなどのベクターファイル、に対応します。
※ フォントはパソコンに導入されている環境に異なります。
※ ai：Adobe社 イラストレーターによるベクター形式ファイル。
※ dxf・dst：Autodesk社 AutoCADによるベクター形式ファイル並びにシートセットベクター形式ファイル。
※ plt：HPGL（Hewlett Packard Graphics Language）のベクター形式ファイル。
テキスト入力以外にも図形の追加、編集が可能。
画像は色調反転、グレイスケール、ディザ処理が可能。
極微細用対物レンズ型UVレーザーマーカーの仕様
| レーザー発振波長 | 355 nm |
|---|---|
| レーザー最大平均出力 | 100 mW |
| 最大照射エリア | 1.6 mm × 1.2 mm（NA0.3のレンズ使用時） |
| 最大スキャン速度 | ー |
| 繰り返し周波数 | 20kHz〜200kHz |
| スポット径 | 0.48 μm（NA0.9の対物レンズ使用時） 1.4 μm （NA 0.3の対物レンズ使用時） |
| 最大照射エリア | 極微細用対物レンズユニット未装着時 300 mm × 300 mm（f=430mmのfθレンズの場合）極微細用対物レンズユニット装着時 1.6 mm × 1.2 mm（NA0.3レンズの場合） |
| 動作温度 | 15℃〜30℃ |
| 外形寸法（本体） | W400 mm × H650 mm × D1050 mm |
| 外形寸法（電源ユニット） | W200 mm × H450 mm × D600 mm |
| 外形寸法（チラーユニット） | W280 mm × H420 mm × D600 mm |
| 重量（本体） | – |
波長355nmレーザーにおける対物レンズのNAとスポット径
極微細用対物レンズユニット未装着時におけるfθレンズの焦点距離の選択
fθレンズの焦点距離は、100 mm, 160 mm, 210 mm, 254 mm, 290 mm, 330 mm, 430 mmから選択することができます。
レンズの焦点距離が長いほど、ワークエリアは大きくなります。
ワークエリアとレンズの焦点距離の関係性
レンズの焦点距離が短いほど、スポット径は小さくなります。
スポット径とレンズの焦点距離の関係性
オプション
極微細用対物レンズユニット装着時のオプション品
- NA0.13の4倍対物レンズ
- NA0.3の10倍対物レンズ
- NA0.5の20倍対物レンズ
極微細用対物レンズユニット未装着時のオプション品
- f=100のfθレンズ
- f=160のfθレンズ
- f=254のfθレンズ
- f=430のfθレンズ
お客様の声
- 他社の製品と遜色なくレーザーマーキングができているので安価で大変満足している
- レンズを交換することができ、ビームのスポット径を小さくすることができるので大変便利
- 納品物を接続するだけでマーキングができ安心した
- 他社の製品はオーバースペックで逆に使いにくかったが、本製品はシンプルで最低限の機能が付いており満足
- 量産時に他社製品は高価で困っていたが、本製品のおかげで助かった
販売実績
アカデミック
- 産業技術総合研究所
- 大阪大学
お問い合わせにつきまして
ただいま、お問い合わせが大変多いため、お問い合わせの際には、予め下記5点についてご連絡ください
- ご検討中の弊社マーカー製品
- マーキング対象物の素材、形状について
- ご希望の処理・加工内容
- これまでの処理・加工内容
- ご希望のご予算、条件等
レーザーマーカーを所有している代理店
レーザーマーカーを所有している代理店もございます。お近くのお客様は代理店へお問い合わせ頂けます。
・ワイドステージ株式会社（大阪府大阪市）：小型レーサーマーカー
弊社では代理店を募集しております。レーザーマーカーを商材としてお取り扱いたい場合は、お気軽にお問い合わせください。
よくあるご質問及び弊社回答
マーキングソフトはパソコンを使用しますので別途必要です。なお、Win10で動作確認を行っております。
【パソコンスペックめやす】
OS：windows10 64bit
CPU：インテル core-i シリーズ
ROMメモリ：4GB
USB：3ポート（UVレーザーの場合 装置との接続に2ポート使用します）
2ポート（ファイバーレーザーの場合 装置との接続に1ポート使用します）
AI,dxf等のベクトルファイルに対応しております。ただ、バージョンにより非対応の場合があります。
その場合にはビットマップ形式に変換してのご使用を推奨しております。なお、オープンソフトで変換してご使用頂いても、問題はございません。
お届け後の組み立て及び設置はお客様にて行って頂き、装置設置後にはオンラインのリモート講習にて基本的な操作方法と安全面についてのご案内を行っております。(リモート講習所要時間:90分程度)
装置組み立て作業は、マニュアルに沿って行って頂ければ可能な内容です。
お気軽にお問い合わせ下さい。弊社の技術担当が対応致します。
各種レーザーマーカーの加工材質の比較表のリンク先をご覧ください。（リンク：加工材質の比較）
無償と有償の区別につきましては下表をご覧ください。正式なお見積りにつきましてはお問い合わせください。
| 無償となる内容 | 有償となる内容 |
|
|
可能です。お客様が、例えば自社製品へマーキングされたい場合は、最初の1時間は5万円、その後は1時間当たり2万円のお見積りになります。
本製品は外部信号によるマーキング制御が可能ですが、お客様にて生産ライン設計をして頂く必要がございます。
製品の保証とアフターサービスについて
保証期間
- ご購入から１年間
アフターサービス
- ご利用方法案内とリモート安全講習あり。
- ご不明点等があった場合、メール、TEL、Webにてご対応致します。
- 製品にトラブルがあった場合、センドバックサービスでご対応致します。
- レーザーマーカー製品ご購入者に限り、特別価格でオプションレンズを追加ご購入頂けます。
