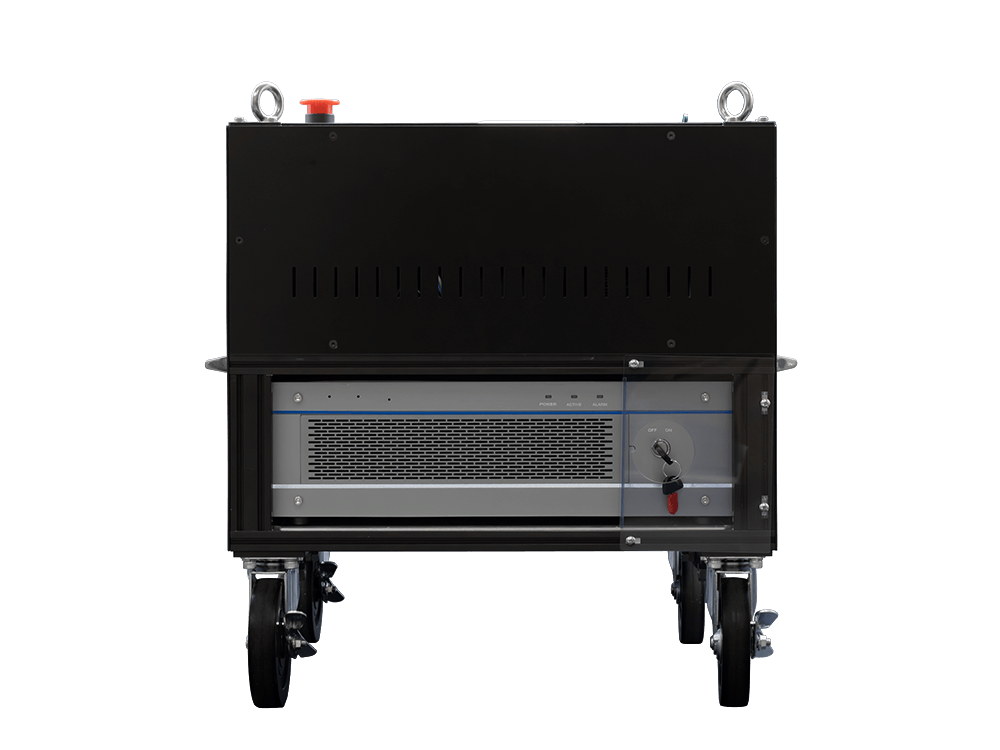

200W レーザークリーナー

製品名200W レーザークリーナー
型番FL-LC-200
価格お問い合わせください。
納期お問い合わせください。

レーザーの高出力化と同時に光響の従来製品と同じレーザー光学システム（レーザー光源、光学系、ガルバノスキャナー）を採用しました。この工夫により100Wレーザークリーナーと比較して同サイズの汚れ（最小：0.1 x 0.1mm ～最大：680 x 680 mm）を約半分の作業時間で除去できます。
除去作業の短時間化は、母材への損失を最小限に抑えながら汚れを除去できる大きな付加価値が実現できます。

PDF

製品カタログ

レーザークリーナー使用動画

レーザークリーナー使用例の動画をYoutubeに公開しております。

レーザークリーナー使用動画一覧(Youtube)

クリーニング可能な材質一覧表

様々な素材でテストし、結果と素材一覧を表にまとめ掲載しております。

クリーニング可能な材質一覧表ページ

他関連製品

※ キャリータイプ50Wレーザークリーナーはサブスクサービス対象製品

本レーザークリーナー（レーザーサビ取り機）製品の主な特長

ソフトもハードもカスタム可能
手持ちが可能なハンドヘルド型（ファイバー長5 m）→壁や天井のサビも除去可能
レーザーの焦点距離を選択可能→手元のサビも遠方のサビも除去可能
母材にできるだけ損傷を与えずにサビを除去
母材の表面を削って頑固な汚れを除去
シンプルな操作性
ダブルスイッチ機能搭載
小型・コンパクトサイズ（完全空冷）
高品質・長寿命・メンテナンスフリー
シーケンサやPCなどの外部機器からリモート制御が可能
複数台のレーザークリーナーを同時に制御が可能
自動生産設備へのレーザークリーナーの組み込みが可能

＊ファイバー長について発振器根本からの距離であり、装置本体とレーザーヘッドの距離は約3.6mの距離となります。

	本製品	従来製品
カスタム可能	◎	✕
サビ除去	◎	△
塗膜除去	◎	△
レーザー発振器	ファイバーレーザー（1年保証）	固体レーザー or ファイバーレーザー
レーザー出力	〜200 W (50W, 100Wも可)	〜70 W, 〜100 W, 〜120W
レーザービーム強度	1000 kW/cm^²以上（最大で数25 MW/cm^²)	？
冷却方法	空冷	水冷 or 空冷
レーザースキャン軸	2軸	手動 or 1軸
クリーニングエリア	面（〜680 mm × 680 mm）	線（〜10 mm（ビーム径） × 100 mm）
クリーニングの自動2軸制御	◎	✕ （サンプル or レーザーヘッドを動かす必要性あり）
クリーニングの位置精度	◎	✕ （手動のため）
クリーニングの再現性	◎ （μmレベル）	✕ （手動のため）
レーザースキャンスピード	〜50 m/s	〜数m/s（手動のため）
ソフト画面の言語	日本語	英語？、中国語？、日本語？
電源コンセント	単相200V	AC 200 V？
国内安全基準	◎	なし？
外部制御	◎	なし？

＊外部制御について

パソコンなどの外部機器からリモート制御が可能
複数台のレーザークリーナーを同時に制御が可能
自動生産設備へのレーザークリーナーの組み込みが可能

ナビメニューへ戻る　∧

用途

サビ、ペイント、塗装膜やメッキ相の除去
酸化膜、油分、グリースの除去
傷みやすい材料・素材からの汚れ除去

長年蓄積されてきたサビを除去

長年上塗りされてきた塗装の除去

鉄の上の５色の塗料の除去の様子

レンガとレンガの繋ぎ目箇所のコンクリート除去

より詳細な用途例

ナビメニューへ戻る　∧

構成

レーザークリーナー構成図

構成

本レーザークリーナーには下記が含まれております。

レーザークリーナー本体
f=420の標準レンズ1個
レーザー保護メガネ

タッチパネルの画面

タッチパネル画面

各ボタンの説明

照射開始：レーザー照射を開始
停止：レーザー照射を停止
レーザー出力（％）：レーザー出力の設定（0〜100 %）
照射回数：照射する回数の設定（1〜∞（連続））
スキャン方向：X軸／Y軸の切り替え
ガイドレーザー：ガイドレーザーのON／OFF の切り替え
X 方向幅（mm）：水平方向のスキャン範囲を設定（1〜400 mm ）
Y 方向幅（mm）：垂直方向のスキャン範囲を設定（1〜400 mm ）
スキャン速度（μm/pulse）：水平方向の打点間隔を設定（10〜500 μm/pulse）（＊速度は1〜50 m/s）
送り速度（μm/line）：垂直方向の打点間隔を設定（10〜500 μm/pulse）（＊速度は1〜50 m/s）
焦点距離（mm）：レンズの焦点距離を選択（100, 160, 210, 254, 290, 330, 420, 650 mm）
リモート制御：外部機器からのリモート制御のON／OFFの切り替え
レーザー照射遅延（μs）：スキャン折り返し部分における照射遅延時間を設定（0〜500 μs, 20 μs刻み）
レーザー停止遅延（μs）：レーザーを停止させる遅延時間を設定（0〜500 μs, 20 μs刻み）（＊通常は0）

ナビメニューへ戻る　∧

200Wレーザークリーナー（レーザーサビ取り機）製品の仕様

レーザー最大平均出力	200 W（0~200 W可変）
レーザー最大ピーク出力	10 kW
レーザー最大ビーム強度	1000 kW/cm^²以上（最大で数25 MW/cm^²)
レーザー繰り返し周波数	200 kHz
最大照射エリア	680 mm × 680 mm（1 〜 400 mm可変）＊焦点距離1000 mmのレンズを選択した場合
ファイバー長	5 m ＊発振器根本からの距離であり、装置本体とレーザーヘッドの距離は約3.6mの距離となります。
外形寸法（本体）	W525 mm × D620 mm × H500 mm （レーザーヘッド及び突起部含まず）
重量（本体）	60 kg
重量（レーザーヘッド）	3 kg程度
消費電力(最大値)	約 1,230 W
安全装置	ダブルスイッチ機能スイッチを2つ設け、両方のスイッチがONになっていない限りレーザー照射しない仕様となっています。作業者及び周辺環境への安全性をより考慮した仕様となっております。
