小型100 Wレーザークリーナー

製品名小型100Wレーザークリーナー
型番FL-LC-100 mini
価格お問い合わせください。
納期お問い合わせください。

カスタム可能な100Wレーザークリーナーを全面リニューアルしました。
構成を根本から見直すことで、製品サイズ・重量を大幅に小型・軽量化して移動性を高め、同等のサイズを有する他社製品と比較して、リーズナブルで競争力のある価格を実現しました。レーザーが出るところは片手でも持てるハンディタイプとなっております。
レーザークリーナーとは、レーザーサビ取り機、レーザーブラスト、レーザーケレン装置、レーザー塗装剥離機、レーザー洗浄機、レーザー脱脂機とも呼ばれ、金属に付いたサビ等をレーザーにより除去できる装置です。
レーザーの平均出力が100Wと高出力のため、しぶとい汚れも除去することができます。
レーザーの集光ポイントでは、ビーム強度は1000 kW/cm²以上（最大で数10MW/cm²）にもなるため、金属に付着したセメントも除去することができます。
本レーザークリーナー製品は自社開発をしているため、ソフトもハードもカスタム対応をすることができます。

PDF

使用事例紹介

製品カタログ

レーザークリーナー使用動画

レーザークリーナー使用例の動画をYoutubeに公開しております。
レーザークリーナー使用動画一覧(Youtube)

クリーニング可能な材質一覧表

様々な素材でテストし、結果と素材一覧を表にまとめ掲載しております。
クリーニング可能な材質一覧表ページ

サービス

本製品にて下記のサービスをご利用できます。
レンタルサービス

他関連製品

※ コンパクトタイプ50Wレーザークリーナーはサブスクサービス対象製品

本レーザークリーナー（レーザーサビ取り機）製品の主な特長

ソフトもハードもカスタム可能
手持ちが可能なハンドヘルド型（ファイバー長5 m ＊）→壁や天井のサビも除去可能
レーザーの焦点距離を選択可能→手元のサビも遠方のサビも除去可能
母材に損傷を与えずにサビを除去
母材の表面を削って頑固な汚れを除去
シンプルな操作性
ダブルスイッチ機能搭載
小型・コンパクトサイズ（完全空冷）
高品質・長寿命・メンテナンスフリー
低価格
家庭用コンセントで使用可能
シーケンサやPCなどの外部機器からリモート制御が可能
複数台のレーザークリーナーを同時に制御が可能
自動生産設備へのレーザークリーナーの組み込みが可能

＊ファイバー長について発振器根本からの距離であり、装置本体とレーザーヘッドの距離は約3.6mの距離となります。

	本製品	従来製品
カスタム可能	◎	✕
サビ除去	◎	△
塗膜除去	◎	△
レーザー発振器	ファイバーレーザー（1年保証）	固体レーザー or ファイバーレーザー
レーザー出力	〜100 W (50W, 200W, 500Wも可)	〜70 W, 〜100 W, 〜120W
レーザービーム強度	1000 kW/cm²以上（〜数10 MW/cm²）	？
冷却方法	空冷	水冷 or 空冷
レーザースキャン軸	2軸	手動 or 1軸
クリーニングエリア	面（〜300 mm × 300 mm）	線（〜10 mm（ビーム径） × 100 mm）
クリーニングの自動2軸制御	◎	✕ （サンプル or レーザーヘッドを動かす必要性あり）
クリーニングの位置精度	◎	✕ （手動のため）
クリーニングの再現性	◎ （μmレベル）	✕ （手動のため）
レーザースキャンスピード	〜50 m/s	〜数m/s（手動のため）
ソフト画面の言語	日本語	英語？、中国語？、日本語？
電源コンセント	AC 100 V（家庭用コンセント）	AC 200 V？
国内安全基準	◎	なし？
外部制御	◎	なし？

＊外部制御について

パソコンなどの外部機器からリモート制御が可能
複数台のレーザークリーナーを同時に制御が可能
自動生産設備へのレーザークリーナーの組み込みが可能

カスタム可能な100Wレーザークリーナー(光響製従来品)との比較：イメージ

左：本製品（<20kg）、右：従来製品（<50kg）

ナビメニューへ戻る　∧

レーザークリーナーの用途

金型等のサビ･金属酸化物･ペイントの除去
酸化膜・油分・グリースの除去
木材の汚れの除去
ガラスのコーティングの除去
コーティング前の前処理
ハンダ･溶接前の脱脂
溶接後の溶接焼けのクリーニング
塗装膜やめっき層の除去
壁や天井に付いた金属酸化物の除去
砥石のレーザードレッシング
金属に付いたセメントの除去
アクリルの塗装除去
ケーブルの被覆除去

用途一例

鉄に付着した電着塗装の除去

SUS上のインク汚れ除去

スコップのサビ除去

ネジのサビ除去

L字型金属の赤サビ除去

濡れた金属のサビ除去

ガラスに付着している塗料除去

ウレタンエポキシ系床塗の除去

ブロック塀の落書き除去

コンクリート上のペンキ除去

セメントの除去

より詳細な用途例

ナビメニューへ戻る　∧

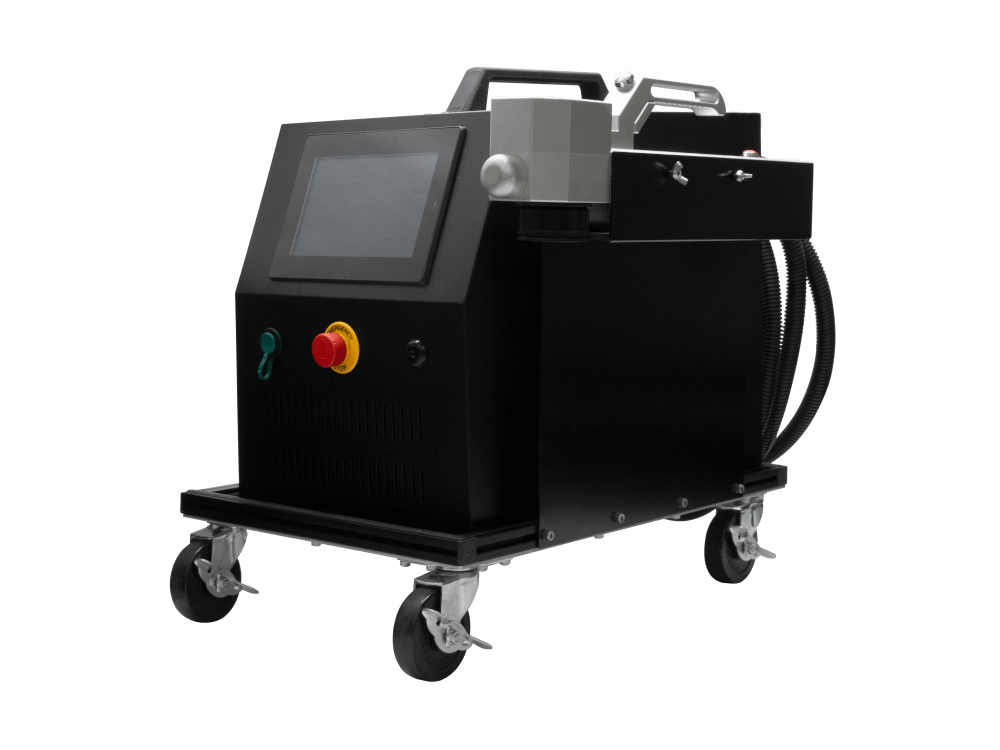

レーザークリーナー外観と構成

レーザークリーナー構成図

レーザークリーナーを使用している様子

女性でも簡単にレーザークリーニングをすることができます。

構成

本レーザークリーナーには下記が含まれております。

レーザークリーナー本体
f=420の標準レンズ1個
レーザー保護メガネ

タッチパネルの画面

タッチパネル画面

各ボタンの説明

照射開始：レーザー照射を開始
停止：レーザー照射を停止
レーザー出力（％）：レーザー出力の設定（0〜100 %）
照射回数：照射する回数の設定（1〜∞（連続））
スキャン方向：X軸／Y軸の切り替え
ガイドレーザー：ガイドレーザーのON／OFF の切り替え
X 方向幅（mm）：水平方向のスキャン範囲を設定（1〜300 mm ）
Y 方向幅（mm）：垂直方向のスキャン範囲を設定（1〜300 mm ）
スキャン速度（μm/pulse）：水平方向の打点間隔を設定（10〜500 μm/pulse）（＊速度は1〜50 m/s）
送り速度（μm/line）：垂直方向の打点間隔を設定（10〜500 μm/pulse）（＊速度は1〜50 m/s）
焦点距離（mm）：レンズの焦点距離を選択（100, 160, 210, 254, 290, 330, 420 mm）
リモート制御：外部機器からのリモート制御のON／OFFの切り替え
レーザー照射遅延（μs）：スキャン折り返し部分における照射遅延時間を設定（0〜500 μs, 20 μs刻み）
レーザー停止遅延（μs）：レーザーを停止させる遅延時間を設定（0〜500 μs, 20 μs刻み）（＊通常は0）

ナビメニューへ戻る　∧

本レーザークリーナー（レーザーサビ取り機）製品の仕様

レーザー最大平均出力	100 W
レーザー繰り返し周波数	100 kHz ~ 200 kHz
最大照射エリア	680 mm × 680 mm ※焦点距離1,000 mmのレンズを選択した場合
fθレンズの焦点距離	160、254、330、420、1,000 mmから選択可能 ※標準レンズは420 mm
冷却方式	空冷式
動作推奨環境温度	15〜40 ℃
動作推奨環境湿度	10〜85 %
ファイバー長	4 m
電源	AC 100 V（家庭用コンセント）

最大照射エリアと選択レンズの焦点距離の関係性

集光径とレンズの焦点距離の関係性（実測値）

レンズの焦点距離

ナビメニューへ戻る　∧

レーザークリーナー（レーザーサビ取り機）の評価試験

一般財団法人　近畿高エネルギー加工技術研究所にてレーザークリーナー（レーザーサビ取り機）の評価試験を行ってもらったところ、レーザー処理部と未処理部との間に2 μm以上の段差は認められませんでした。
このことから、レーザー処理は鋼材表面を削除する加工ではなく、表面部を加熱溶融させる加工であると評価されました。
