ビームプロファイラ LaseView カメラセットシリーズ

LaseView カメラセットシリーズ

『LaseView』はビームプロファイラ with M² プラットフォームソフトであり、直感的にご使用頂ける安価なビームプロファイラソフトです。
LaseView カメラセットシリーズでは、ビームプロファイラソフト『LaseView』とレーザーの波長帯、直径、パルス/CWなど様々な条件に最適なカメラがセットになっています。使用環境に応じて簡単にビームプロファイル観測系を構築できます。
*ビームプロファイラ with M² プラットフォームソフト『LaseView』は1マシン1ライセンスとなります。

構成

本カメラセットには下記の内容が含まれています。

LaseViewソフト本体（¥330,000税抜）
各種カメラ

カタログ

ビームプロファイラカタログ

プラットフォームソフト『LaseView』カタログ

価格表

型番	価格/LaseViewとカメラセット	価格/カメラのみ	レンタル価格/週
LaseView-CA50-NCG	¥474,100	¥144,100	¥40,000
LaseView-CA50-NCG-BE	¥563,200	¥233,200	¥60,000
他セット	お問い合わせください	お問い合わせください	–

＊全て税抜価格です。

WEBでのお問い合わせはこちら
お問い合わせフォームへ

ビームプロファイラ専用ダイヤル
TEL：080-8841-1453

カメラセット製品一覧

最適なカメラセットの選び方

下記の表からご使用のレーザーと一致するものを選ぶだけで最適なカメラセットが見つかります。
＊kWファイバーレーザー用ビームプロファイラはご相談ください

			190 – 400 nm	400 – 1100 nm	1460–1620 nm	900–1700 nm (NIR)	2 – 16 μm (MIR)
			波長
ビーム径/ ビーム種別	2 μm ~ 100 μm 5 μm ~ 100 μm (NIR)		微小ビーム径測定光学系＋カメラセット LaseView-CA-DUV-BE	微小ビーム径測定光学系＋カメラセット LaseView-CA50-NCG-BE	ー	微小ビーム径測定光学系＋カメラセット LaseView-CA-SWIR-BE	カスタム対応
	30 μm ~ 5 mm 200 μm ~ 5 mm (NIR) 90 μm～ 12mm(MIR)	フェムト秒パルス or 集光光	カメラセット LaseView -CA50-NCG		カメラセット LaseView-CA35-NIR 1550	カメラセット LaseView-CA-SWIR	カメラセット LaseView-CA- MIR
	30 μm ~ 5 mm 200 μm ~ 5 mm (NIR) 90 μm～ 12mm(MIR)	平行光	カメラセット LaseView -CA50-NCG		ー	カスタム対応	ー

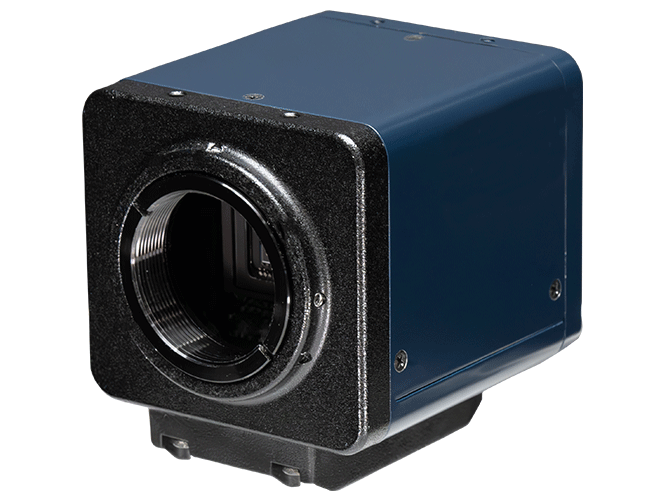

カメラセット
波長: 190 – 1100 nm
LaseView-CA50-NCG

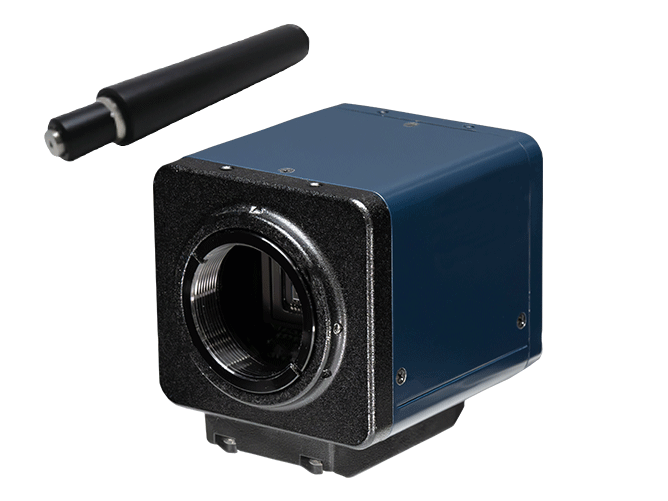

微小ビーム径測定光学系＋カメラセット
波長: 190 – 400 nm
LaseView-CA-DUV-BE

微小ビーム径測定光学系＋
カメラセット／LaseView-CA50-NCG-BE

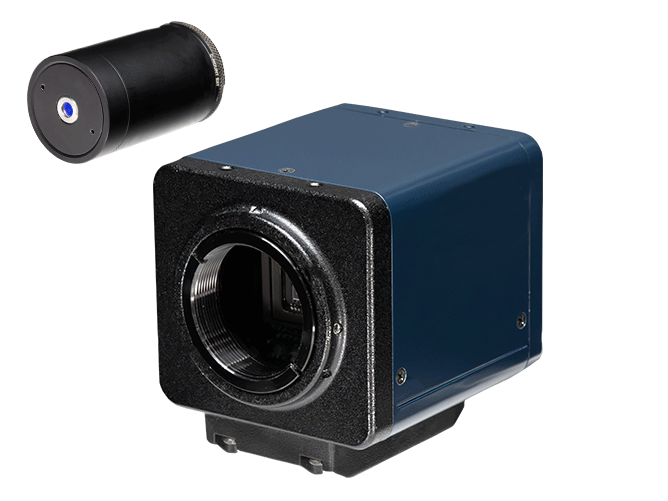

微小ビーム径測定光学系＋カメラセット
波長: 400 – 1100 nm
LaseView-CA50-NCG-BE

カメラセット
波長: 1460–1620 nm
LaseView-CA35-NIR 1550

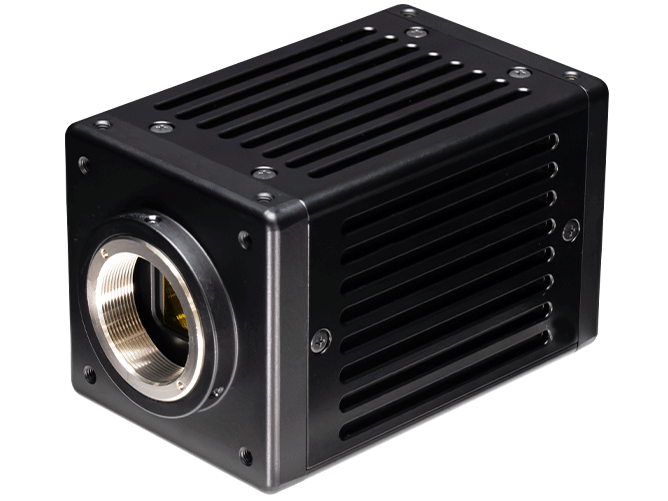

カメラセット
波長: 900–1700 nm(NIR)
LaseView-CA-SWIR

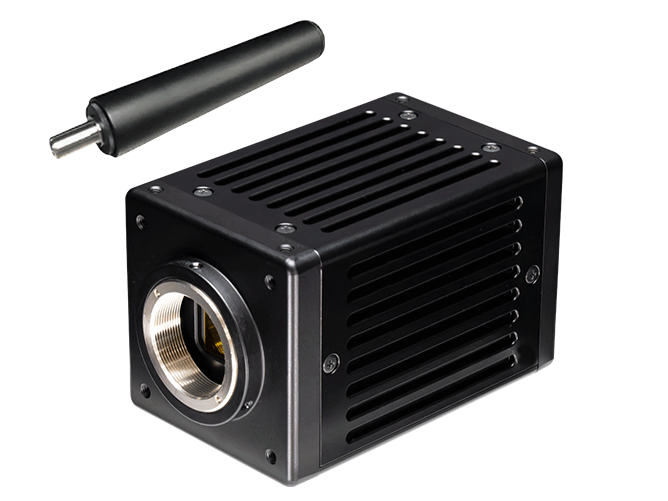

微小ビーム径測定光学系＋カメラセット
波長: 900–1700 nm(NIR)
LaseView-CA-SWIR-BE

カメラセット
波長: 2 – 16 μm(MIR)
LaseView-CA-MIRシリーズ

オプション
アッテネーターなど

「フェムト秒パルスもしくは集光光」と「平行光」の違い

図　カバーガラスの有無によってビームプロファイルが崩れる様子

問題になるのは干渉の起こり易さです。通常、CCDセンサの上には保護用のカバーガラスが付けられています。このカバーガラスとCCDセンサーの表面間で干渉が起こる事があります。「フェムト秒パルスもしくは集光光」の場合は干渉が起こりにくいですが、「平行光」の場合は干渉が起こりやすく、カバーガラスが無いタイプのCCDを使用する必要があります。※カバーガラスなしのカメラセットの型番には、NCG (Non Cover Glass)を付けております。
