大口径・高出力対応 ビームプロファイラ
LaseView-LHB シリーズ
大口径・高出力対応 ビームプロファイラ「 LaseView-LHB 」シリーズは、世界で最も大きなビームを測定できる類を見ない光学製品です。
多数のLEDや半導体レーザーの同時発光評価などにも使われております。これ一台で幅広くお使い頂けます。光響ではソフトもハードも開発しているため用途に合わせたカスタムが可能です。ソフトウェアはユーザビリティが高いと評価されている ビームプロファイラ with M2 プラットフォームソフト「 LaseView 」を採用しています。各種解析機能を備えており、LiDARの評価機としても多くのお客様に使われております。
- ビームプロファイルやビーム径を簡単に測定可能
- 大口径までのレーザー測定が可能（1 mm ~ 200 mm）
- 高出力までのレーザー測定が可能（0.1 W/cm2 〜 100 W/cm2）
- スペックル（キラキラ輝く明暗の斑点模様）の低減機能付き
- ビームプロファイラ with M2 プラットフォームソフト（LaseView ）付き
用途・アプリケーション例
- 大口径レーザービームプロファイルの測定
- 高出力レーザービームプロファイルの測定
- ビーム広がり角の大きなレーザーのビームプロファイルの測定
- レーザーのファーフィールドパターン（FFP）の測定
- レーザーのニアフィールドパターン（NFP）の測定
- 加工用レーザーのビームプロファイルの測定
- レーザーメス用レーザーのビームプロファイルの測定
- LEDのCW（連続）及びパルス発光評価測定
- 半導体レーザーの発光評価測定
- 光ピックアップのビーム評価測定
- 光ファイバーのNAの測定
- 天体望遠鏡を用いた人工衛星レーザー測距装置用レーザーのビームプロファイルやビーム広がり角、伝搬損失の測定
- レンズメーターへの応用
- 長距離伝搬レーザーのビームモニタリングシステム
- レーザースキャニングユニットのビームプロファイル測定
- スキャンレーザーの位置測定
- LiDARレーザーの確認用
- LiDARの評価
- RGBレーザー光源の位置とビームプロファイル測定
- レーザープロジェクターの確認用
大口径・高出力対応ビームプロファイラ LaseView-LHB 製品一覧
受光面 200 mm
受光面 100 mm
受光面 25 mm ~ 50 mm
仕様比較表
LaseView-LHB は測定する大口径ビームをスクリーンに照射し、スクリーンからの散乱光を後方からCCDカメラで撮影することにより、大口径ビームの測定を可能にしております。試行錯誤の上、特殊なスクリーンを採用することで、100 W/cm2以上の高強度ビームの直接入射を可能にし、高い分解能と感度均一性を実現することに成功しました。
| LHB-25 | LHB / LHB-GigE | LHB-NIR-GigE | LHB-VISNIR-GigE | LHB-UHP | |
|---|---|---|---|---|---|
| 受光面寸法(mm) | 25 × 25 | 50 × 50 | 50 × 50 | 50 × 50 | 50 × 50 |
| 光学分解能（※1） | 約 50 μm | 約 100 μm | 約 400 μm | 約 150 μm | 約 100 μm |
| 測定パワー密度の目安（※2） | 0.1 W/cm2 ~ 100 W/cm2 | 0.1 W/cm2 ~ 100 W/cm2（※3） | 0.1 W/cm2 ~ 100 W/cm2 | 0.1 W/cm2 ~ 100 W/cm2 | 10 W/cm2 ~ 100 kW/cm2 |
| 最大総入射パワー（※4） | 10 W | 10 W | 10 W | 10 W | 10 W |
| 許容入射光角度（※5） | ± 15° | ± 15° | ± 15° | ± 15° | ± 15° |
| 測定波長範囲（出荷時のフォーカス波長） | 400 nm ~ 1100 nm （532 nm又は1060 nm） |
400 nm ~ 1100 nm （532 nm又は1060 nm） |
950 nm ~ 1700 nm （1550 nm） |
400 nm ~ 1700nm （1310 nm） |
400 nm ~ 1100 nm （532 nm） |
| CCD有効画素数（水平 × 垂直） | 1440 × 1080 | 1440 × 1080 | 320 × 256 | 1280 × 1024 | 1440 × 1080 |
| 取得画像画素数 （水平 × 垂直） |
1600 × 1600 | 1600 × 1600 | 400 × 400 | 1250 × 1250 | 1250 × 1250 |
| A/D変換分解能 | 8 / 16 bit | 8 / 16 bit | 8 / 10 / 12 / 14 bit | 8 / 10 / 12 bit | 8 / 12 bit |
| フレームレート（最大） | 238 fps | 238 fps (最大) | 228 fps | 130 fps （8 bit時） |
160 fps |
| 露光時間 | 1 μs ~ 30 s | 1 μs ~ 30 s | 0.001 ms ~ 10 ms | – | 1 μs ~ 30 s |
| インタフェース | USB 3.0 | USB 3.0（miniB） / GigE（RJ-45） | GigE（RJ-45） | GigE（RJ-45） | USB 3.0（miniB） |
| 外部トリガ機能 | – | あり （3.3 V ~ 24 V / 3.5 mA） |
– | – | あり （3.3 V ~12 V / 820 Ω） |
| LHB-100 / LHB-100-GigE | LHB-100-NIR-GigE | LHB-100-VISNIR-GigE | LHB-100-UHP | LHB-100-WA | |
|---|---|---|---|---|---|
| 受光面寸法 (mm) |
100 × 100 | 100 × 100 | 100 × 100 | 100 × 100 | 100 × 100 |
| 光学分解能 （※ 1） |
約 200 μm | 約 800 μm | 約 300 μm | 約 200 μm | 約 200 μm |
| 測定パワー密度の目安 （※ 2） |
0.1 W/cm2 ~ 100 W/cm2 （※3） |
0.1 W/cm2 ~ 100 W/cm2 | 0.1 W/cm2 ~ 100 W/cm2 | 10 W/cm2 ~ 100 KW/cm2 |
0.001 W/cm2 ~ 1 W/cm2 |
| 最大総入射パワー （※4） |
10 W | 10 W | 10 W | 10 W | 10 W |
| 許容入射光角度 （※5） |
± 15° | ± 15° | ± 15° | ± 15° | ± 70° |
| 測定波長範囲 （出荷時のフォーカス波長） |
400 nm ~ 1100 nm （532 nm又は1060 nm） |
950 nm ~ 1700 nm （1550 nm） |
400 nm ~ 1700nm （1310 nm） |
400 nm ~ 1100 nm | 400 nm ~ 1100 nm |
| CCD有効画素数 （水平 × 垂直） |
2048 × 1536 / (GigE) 2048 × 1536 | 320 × 256 | 1280 × 1024 | 2048 × 1536 | 2048 × 1536 |
| 取得画像画素数 （水平 × 垂直） |
2000 × 2000 / (GigE) 2000 × 2000 | 400 × 400 | 1250 × 1250 | 2000 × 2000 | 1600 × 1600 |
| A/D変換分解能 | 8 / 16 bit | 8 / 12 bit | 8 / 10 / 12 / 14 bit | 8 / 16 bit | 12 bit |
| フレームレート （最大） |
60 fps / (GigE) 36 fps | 228 fps | 130 fps （8 bit時） |
60 fps | 60 fps |
| 露光時間 | 25 μs ~ 4 s / (GigE) 20 μs~30 s | 0.001 ms ~ 10 ms | – | 25 μs ~ 4 s | 25 μs ~ 4 s |
| インタフェース | USB 3.0（miniB） / GigE（RJ-45） | GigE（RJ-45） | GigE（RJ-45） | USB 3.0 | USB 3.1 |
| 外部トリガ機能 | あり （3.3 V ~ 12 V / 820Ω） |
– | – | 確認中 | あり （3.3 V ~ 24 V） |
| LHB-200 / LHB-200-GigE | LHB-200-VISNIR-GigE | |
|---|---|---|
| 受光面寸法 (mm) |
200 × 200 | 200 × 200 |
| 光学分解能 （※ 1） |
約 400 μm | 約 600 μm |
| 測定パワー密度の目安 （※ 2） |
0.1 W/cm2 ~ 100 W/cm2 | 0.1 W/cm2 ~ 100 W/cm2 |
| 最大総入射パワー （※4） |
10 W | 10 W |
| 許容入射光角度 （※5） |
± 15° | ± 15° |
| 測定波長範囲 （出荷時のフォーカス波長） |
400 nm ~ 1100 nm | 950 nm ~ 1700 nm |
| CCD有効画素数 （水平 × 垂直） |
2448 × 2048 | 1280 × 1024 |
| 取得画像画素数 （水平 × 垂直） |
2500 × 2500 | 1250 × 1250 |
| A/D変換分解能 | 8 / 12 bit | 8 / 10 / 12 bit |
| フレームレート （最大） |
38 fps（最大） / 24 fps（最大） | 60 fps |
| 露光時間 | 25 μs ~ 4 s / 20 μs ~ 30 s | 6 μs ~ 10 s |
| インタフェース | USB 3.0（3.0 Micro B）/ GigE（RJ-45） | Gigabit Ethernet (1000BASE-T) |
| 外部トリガ機能 | あり （3.3 V ~ 12 V / 820 Ω） |
– |
※1 典型的には受光面の全面において、スペック通りの解像度が得られます。ただし、出荷前の検査は中心部のみとなります。
※2 露光時間により感度を調整
※3 NDフィルタの交換により1 mW/cm2〜
※4 より大きな総入射パワーにもカスタム可能です。
※5 より大きな許容入射光角度にもカスタム可能です。
※ 赤外領域（波長1.5 μm、2 μm、10 μmなど）にもカスタム可能です。
※ インターフェースがGigEの機種については、ネットワークがGigabit Ethernet (1000BASE-T)に対応している必要があるため、無線LANには対応していません。
レンタル価格
| 製品名 | 型番 | 価格（税抜き） |
| 1週間レンタル（2回まで可） | LaseView-LHB-25 | お問い合わせください |
| LaseView-LHB | ||
| LaseView-LHB-100 | ||
| LaseView-LHB-200 |
＊交換が必要な破損スクリーンの一例：
＊スクリーンが破損し交換が必要となった場合、修理費をご請求させていただきます。

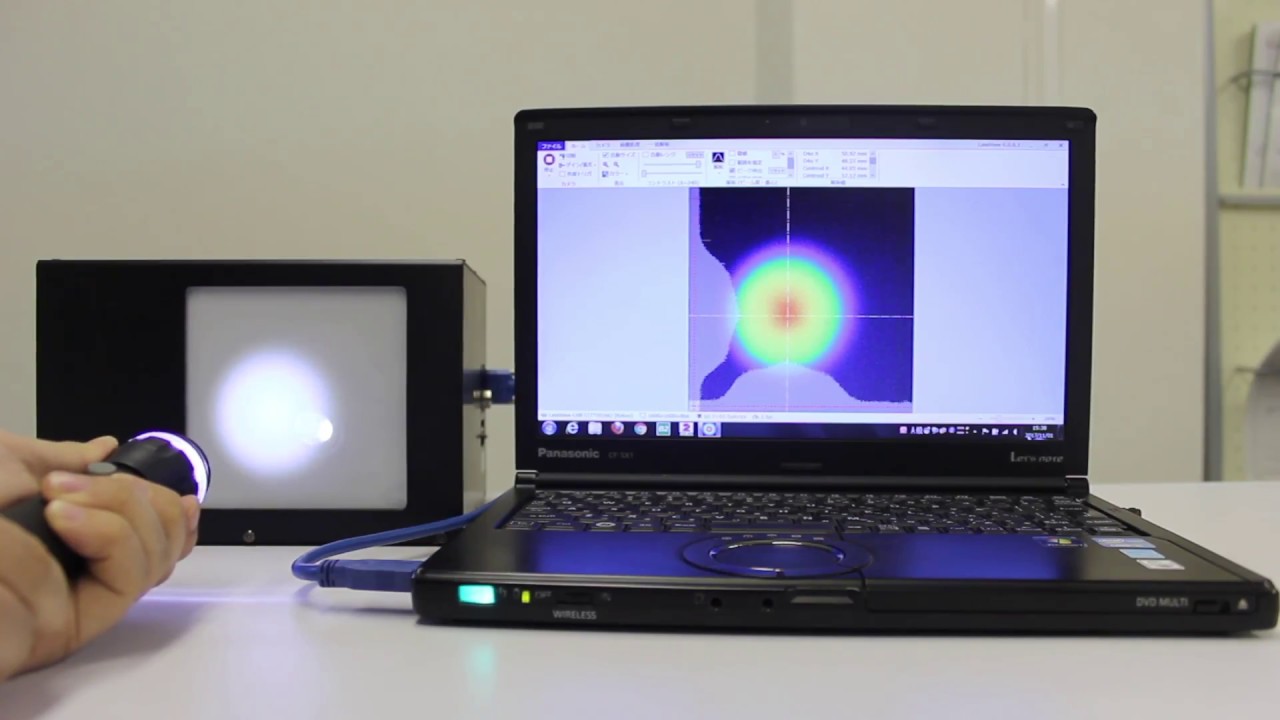

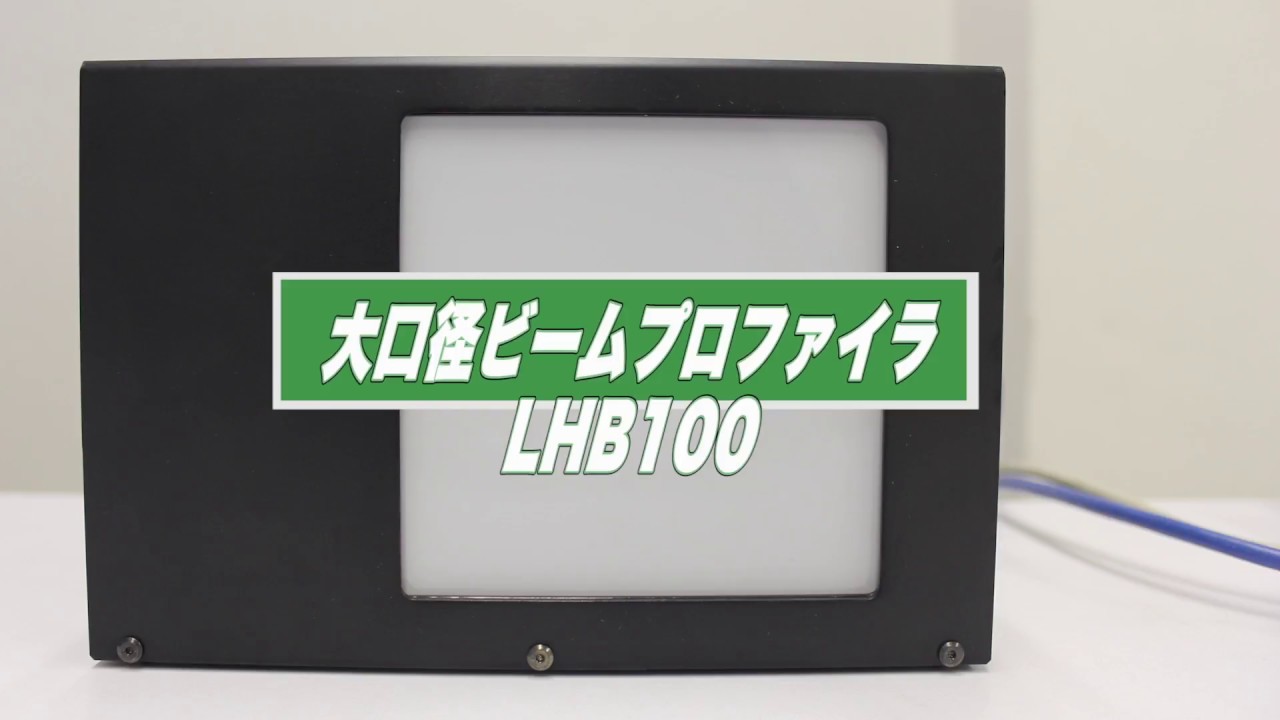

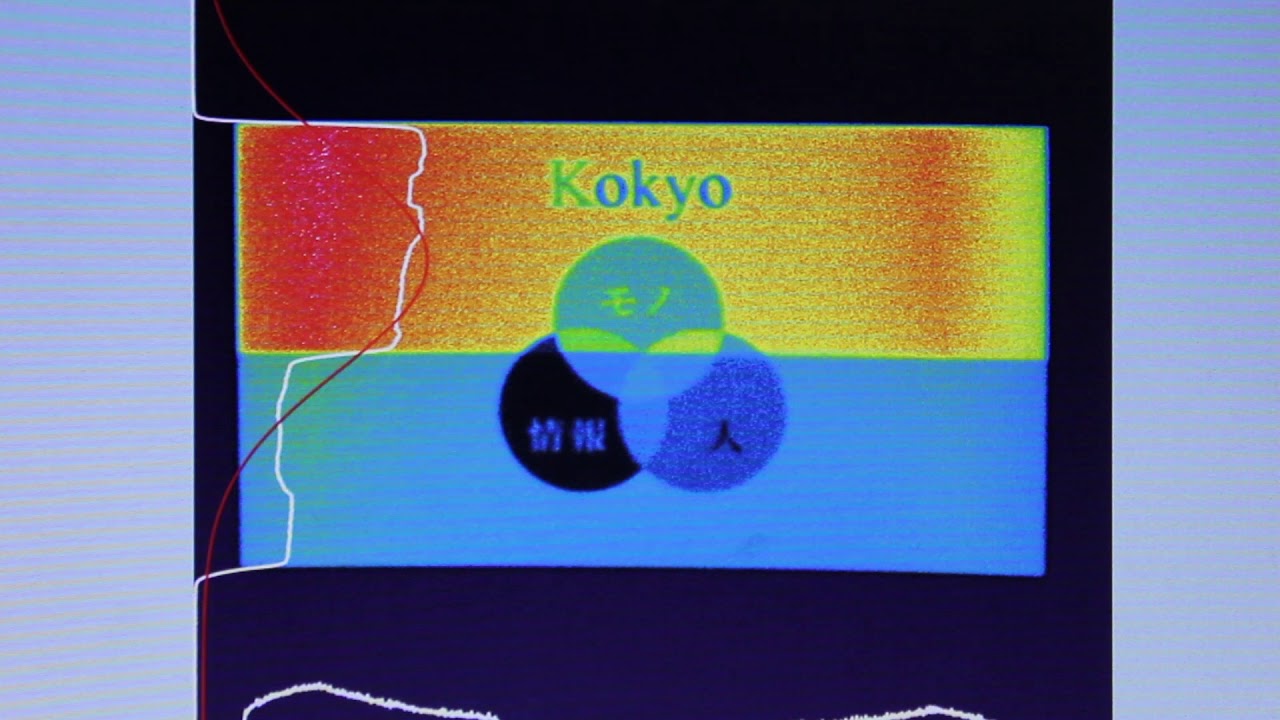

動画（使用例）
セミナー動画
サイバネットシステム株式会社主催「測定ソリューションWEBセミナー2020～フィルム・コーティング・光源の測定に～」へ出展したWebセミナー動画です。
「レーザースキャナや各種光源の評価に活用できる大口径ビームプロファイラ( LaseView-LHB )のご紹介」
LaseView-LHB 販売実績
- 東京工業大学
- 佐賀大学
- 海上保安庁（JCG）
- 宇宙航空研究開発機構（JAXA）
- 量子科学技術研究開発機構（QST）
- 日本原子力研究開発機構（JAEA）
- 大手電機メーカー
- 大手製造メーカー
- 大手計測器メーカー
- LiDARメーカー
- レーザー医療機器メーカー
- その他、国内の民間企業10社以上
- 海外の民間企業2社以上
