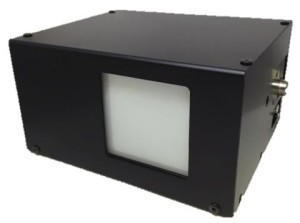

大口径・高出力対応 ビームプロファイラ LaseView-LHB シリーズ

WEBでのお問い合わせはこちら
お問い合わせフォームへ
ビームプロファイラ専用ダイヤル
TEL：080-8841-1453

LaseView-LHB

LaseView-LHB

受光面寸法 50 mm × 50 mm
光学分解能
（※1）		 約 100 μm
測定波長範囲
（出荷時のフォーカス波長）		 400～1100 nm
（532 nm又は1060 nm）
カメラ電源 5V、約250mA
(USBより供給)
モーター電源 6V、100mA以下
(付属ACアダプタより供給)
外形寸法（mm）
（スタンド、ケーブル、ACアダプタ含まず）		 W154 × H82.5 × D130
重量
（スタンド、ケーブル、ACアダプタ含まず）		 2 kg以下
ソフトウェア機能 LaseViewに準拠
備考
  • ビーム直径が小さい場合、十分な解像度が得られなくなります。
    目安として、光学分解能の６倍以上のビーム径（半値全幅）の測定が可能です。
  • フレームレートはPCの演算能力やUSBの接続状態により低下することがあります。
  • スペックル低減機能を利用する場合、10～20画像の平均化処理が必要になり、1～2秒（典型値）の測定時間を要します。
価格 お問い合わせください
納期 即日~1.5ヶ月
1週間レンタル（2回まで可） お問い合わせください

※１ 典型的には受光面の全面において、スペック通りの解像度が得られます。ただし、出荷前の検査は中心部のみとなります。

構成図

LaseView-LHBの外観図

LaseView-LHB-GigE

インターフェースGigEタイプ
（基本仕様は上記LaseView-LHBと同様です。相違部分のみ記載しております。）

カメラ電源 12V、約400mA
(付属ACアダプタより供給)
又は48V
(LANケーブルを通してPoE対応機器より供給)
モーター電源 モーター電源6V、100mA以下
(付属ACアダプタより供給)
外形寸法（mm）
（スタンド、ケーブル、ACアダプタ含まず）		 W168 × H82.5 × D130
備考
  • LANケーブルは付属しません。Cat6以上のケーブルを推奨します。
価格 お問い合わせください
納期 即日~1.5ヶ月
1週間レンタル（2回まで可） –

※ ネットワークが Gigabit Ethernet (1000BASE-T)に対応している必要があるため、無線LANには対応していません。

構成図

LaseView-LHB-GigEの外観図

＜LaseView-LHB-GigEの構成について＞
*USB3.0コネクタは、パソコンに繋げる際に使用します。
*外部トリガコネクタは、外部トリガを取る際に使用します。
*モーター電源コネクタ及びモータースイッチは、スペックル低減機能を利用する場合に使用します。

WEBでのお問い合わせはこちら
お問い合わせフォームへ
ビームプロファイラ専用ダイヤル
TEL：080-8841-1453
LaseView-LHB-100

LaseView-LHB-100

受光面寸法 100 mm × 100 mm
光学分解能
（※1）		 約 200 μm
測定波長範囲
（出荷時のフォーカス波長）		 400～1100 nm
（532 nm又は1060 nm）
カメラ電源 4.5～5.5V、約250mA
(USBより供給)
モーター電源 6V、100mA以下
(付属ACアダプタより供給)
外形寸法(mm)
（スタンド、ケーブル、ACアダプタ含まず）		 W208 × H137 × D173
重量
（スタンド、ケーブル、ACアダプタ含まず）		 2.5 kg以下
ソフトウェア機能 LaseViewに準拠
備考
  • ビーム直径が小さい場合、十分な解像度が得られなくなります。
    目安として、光学分解能の６倍以上のビーム径（半値全幅）の測定が可能です。
  • フレームレートはPCの演算能力やUSBの接続状態により低下することがあります。
  • スペックル低減機能を利用する場合、10～20画像の平均化処理が必要になり、1～2秒（典型値）の測定時間を要します。
価格 お問い合わせください
納期 即日~1.5ヶ月
1週間レンタル（2回まで可） お問い合わせください

※１ 典型的には受光面の全面において、スペック通りの解像度が得られます。ただし、出荷前の検査は中心部のみとなります。

構成図

LaseView-LHB-100の外観図

LaseView-LHB-100-GigE

インターフェースGigEタイプ
（基本仕様は上記LaseView-LHB-100と同様です。相違部分のみ記載しております。）

カメラ電源 12V、約400mA
(付属ACアダプタより供給)
又は48V
(LANケーブルを通してPoE対応機器より供給)
モーター電源 モーター電源6V、100mA以下
(付属ACアダプタより供給)
外形寸法（mm）
（スタンド、ケーブル、ACアダプタ含まず）		 W222 × H137 × D173
備考
  • ビーム直径が小さい場合、十分な解像度が得られなくなります。
    目安として、光学分解能の６倍以上のビーム径（半値全幅）の測定が可能です。
  • フレームレートは PC の演算能力や Ethernet の接続状態により低下することがあります。
  • スペックル低減機能を利用する場合、10~20 画像の平均化処理が必要になり、1~2 秒(典型値)の測定時間を要します。
価格 お問い合わせください
納期 お問い合わせください
レンタル –

※ ネットワークが Gigabit Ethernet (1000BASE-T)に対応している必要があるため、無線LANには対応していません。

構成図

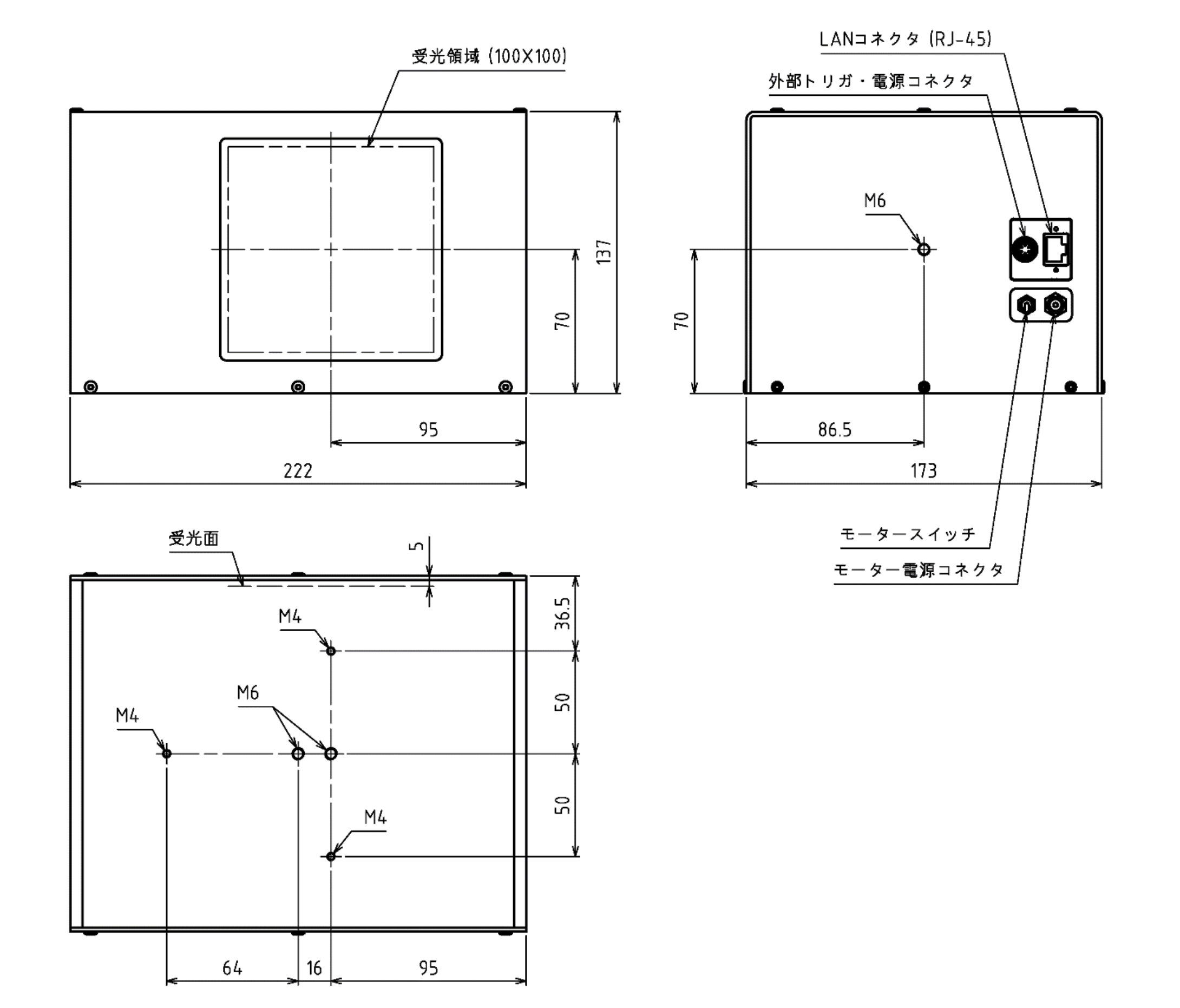

LaseView-LHB-100-GigEの外観図

＜LaseView-LHB-100-GigEの構成について＞
*USB3.0コネクタは、パソコンに繋げる際に使用します。
*外部トリガコネクタは、外部トリガを取る際に使用します。
*モーター電源コネクタ及びモータースイッチは、スペックル低減機能を利用する場合に使用します。

LaseView-LHB-NIRの外観図

LaseView-LHB-NIR-GigE

受光面寸法 50mm × 50mm
光学分解能（※1） 約 400 μm
測定波長範囲
（出荷時のフォーカス波長）		 950～1700nm
（1310 nm）
カメラ電源 12V、10W以下
(付属ACアダプタより供給)
外形寸法（mm）
（スタンド、ケーブル、ACアダプタ含まず）		 W195 × H83 × D196
重量
（スタンド、ケーブル、ACアダプタ含まず）		 2.5kg以下
ソフトウェア機能 LaseViewに準拠
備考
  • CAT5EもしくはCAT6 対応のLANケーブルをご使用ください。（LANケーブルは付属しません。）
  • ビーム直径が小さい場合、十分な解像度が得られなくなります。
    目安として、光学分解能の６倍以上のビーム径（半値全幅）の測定が可能です。
  • フレームレートはPCの演算能力やUSBの接続状態により低下することがあります。
  • スペックル低減機能を利用する場合、1～2秒間の測定時間(典型値)を要します。
価格 お問い合わせください
納期 1〜1.5ヶ月
1週間レンタル（2回まで可） –

※１ 典型的には受光面の全面において、スペック通りの解像度が得られます。ただし、出荷前の検査は中心部のみとなります。
※ ネットワークが Gigabit Ethernet (1000BASE-T)に対応している必要があるため、無線LANには対応していません。

LaseView-LHB-100-NIRの外観図

LaseView-LHB-100-NIR-GigE

受光面寸法 100 mm × 100 mm
光学分解能
（※1）		 約 800 μm
測定波長範囲
（出荷時のフォーカス波長）		 950～1700nm
（1310 nm）
カメラ電源 12V、10W以下
(付属ACアダプタより供給)
外形寸法（mm）
（スタンド、ケーブル、ACアダプタ含まず）		 W215 × H137 × D219
重量
（スタンド、ケーブル、ACアダプタ含まず）		 2.5kg以下
ソフトウェア機能 LaseViewに準拠
備考
  • CAT5EもしくはCAT6 対応のLANケーブルをご使用ください。（LANケーブルは付属しません。）
  • ビーム直径が小さい場合、十分な解像度が得られなくなります。
    目安として、光学分解能の６倍以上のビーム径（半値全幅）の測定が可能です。
  • フレームレートはPCの演算能力やUSBの接続状態により低下することがあります。
  • スペックル低減機能を利用する場合、1～2秒間の測定時間(典型値)を要します。
価格 お問い合わせください
納期 1〜1.5ヶ月
1週間レンタル（2回まで可） –

※１ 典型的には受光面の全面において、スペック通りの解像度が得られます。ただし、出荷前の検査は中心部のみとなります。
※ ネットワークが Gigabit Ethernet (1000BASE-T)に対応している必要があるため、無線LANには対応していません。

WEBでのお問い合わせはこちら
お問い合わせフォームへ
ビームプロファイラ専用ダイヤル
TEL：080-8841-1453

LaseView-LHB-VISNIR-GigE

受光面寸法 50 mm × 50 mm
光学分解能
（※1）		 約 150 μm
測定波長範囲
（出荷時のフォーカス波長）		 400～1700nm
（1310nm）
カメラ電源 （付属ACアダプタより供給）
外形寸法（mm）
（スタンド、ケーブル、ACアダプタ含まず）		 W195 × H83 × D196
重量
（スタンド、ケーブル、ACアダプタ含まず）		 2.5kg以下
ソフトウェア機能 LaseViewに準処
備考
  • CAT5EもしくはCAT6 対応のLANケーブルをご使用ください。（LANケーブルは付属しません。）
  • ビーム直径が小さい場合、十分な解像度が得られなくなります。
    目安として、光学分解能の６倍以上のビーム径（半値全幅）の測定が可能です。
  • フレームレートはPCの演算能力やUSBの接続状態により低下することがあります。
  • スペックル低減機能を利用する場合、1～2秒間の測定時間（典型値）を要します。
価格 お問い合わせください
納期 お問い合わせください

※１ 典型的には受光面の全面において、スペック通りの解像度が得られます。ただし、出荷前の検査は中心部のみとなります。
※ ネットワークが Gigabit Ethernet (1000BASE-T)に対応している必要があるため、無線LANには対応していません。

構成図

LaseView-LHB-VISNIR-GigEの外観図

LaseView-LHB-100-VISNIR-GigE

受光面寸法 100 mm × 100 mm
光学分解能
（※1）		 約 300 μm
測定波長範囲
（出荷時のフォーカス波長）		 400～1700nm
（1310nm）
カメラ電源 （付属ACアダプタより供給）
外形寸法（mm）
（スタンド、ケーブル、ACアダプタ含まず）		 W215 × H137 × D219
重量
（スタンド、ケーブル、ACアダプタ含まず）		 2.5kg以下
ソフトウェア機能 LaseViewに準処
備考
  • CAT5EもしくはCAT6 対応のLANケーブルをご使用ください。（LANケーブルは付属しません。）
  • ビーム直径が小さい場合、十分な解像度が得られなくなります。
    目安として、光学分解能の６倍以上のビーム径（半値全幅）の測定が可能です。
  • フレームレートはPCの演算能力やUSBの接続状態により低下することがあります。
  • スペックル低減機能を利用する場合、1～2秒間の測定時間（典型値）を要します。
価格 お問い合わせください
納期 お問い合わせください

※１ 典型的には受光面の全面において、スペック通りの解像度が得られます。ただし、出荷前の検査は中心部のみとなります。
※ ネットワークが Gigabit Ethernet (1000BASE-T)に対応している必要があるため、無線LANには対応していません。

構成図

LaseView-LHB-100-VISNIR-GigEの外観図

LaseView LHB-UHP

受光面寸法 50 mm × 50 mm
光学分解能
（※1）		 約 100 μm
測定波長範囲 400～1100 nm
（532 nm）
カメラ電源 5V，約660 mA
（USBより供給）
モーター電源 6V，100 mA以下
（付属ACアダプタより供給）
外形寸法（mm）
（スタンド、ケーブル、ACアダプタ含まず）		 W154 × H82.5 × D164
重量（スタンド、ケーブル、ACアダプタ含まず） 2 kg以下
ソフトウェア機能 LaseViewに準拠
備考
  • ビーム直径が小さい場合、十分な解像度が得られなくなります。
    目安として、光学分解能の６倍以上のビーム径（半値全幅）の測定が可能です。
  • フレームレートはPCの演算能力やUSBの接続状態により大幅に低下することがあります。
  • スペックル低減機能を利用する場合、10～20画像の平均化処理が必要になり、1～2秒（典型値）の測定時間を要します。
価格 お問い合わせください
納期 お問い合わせください

※１ 典型的には受光面の全面において、スペック通りの解像度が得られます。ただし、出荷前の検査は中心部のみとなります。

LaseView LHB-100-UHP

項目 数値
型式 LaseView-LHB-100-UHP
受光面寸法 100 mm × 100 mm
測定パワー密度の目安 10～100 kW/cm2（UHPモデル）
総入射パワー 最大10 W
許容光入射角度 ±15°
光学分解能 約200 μm
測定波長範囲 400～1100 nm（指定波長にてフォーカス調整済み）
センサー有効画素数 2048×1536
取得画像画素数 2000×2000
ビット深度 8 / 16 bit
フレームレート 60 fps（最大）
露光時間 25 μs～4 s
インタフェース USB 3.0
電源 カメラ電源5V （USBより供給）
モーター電源6V （付属ACアダプタより供給）
外形寸法 W208mm×H137mm×D173mm
備考
  • 光学分解能の20倍以下のビーム径の測定では十分な精度が
    得られないことがあります。
  • フレームレートは、PCの演算能力、USBの接続状態、設定に
    より低下することがあります。
  • スペックル低減機能を利用する場合、1～2秒間の測定時間
    （典型値）を要します。
価格 お問い合わせください
納期 お問い合わせください

LaseView-LHB-100-WA

LaseView-LHB-100-WA

項目 仕様
受光面寸法 100 mm×100 mm（水平×垂直）
光学分解能 約200 μm（受光面中心部において）
測定パワー密度の目安 0.1～100 W/cm2（露光時間により感度を調整）
入射パワー密度 最大100 W/cm2
総入射パワー 最大10 W
許容入射光角度 ±70°
測定波長範囲 400～1100 nm（出荷時に指定波長にてフォーカス調整）
CCD有効画素数 2048×1536（水平×垂直）
取得画像画素数 1600×1600（水平×垂直）
A/D変換分解能 12 bit
フレームレート 60 fps（最大）
露光時間 25 μs～4 s
インタフェース USB3.1
外部トリガ機能 あり（3.3～24 V）
電源 カメラ電源4.75～5.25V，約360mA（USBより供給）
モーター電源6V，100mA以下（付属ACアダプタより供給）
外形寸法 別図の通り
重量 2.5 kg以下（スタンド、ケーブル、ACアダプタ含まず）
ソフトウェア機能 LaseViewに準拠
備考 ・ビーム直径が小さい場合、十分な解像度が得られなくなります。ビーム直径10mm以上を目安にお使いください。
・フレームレートはPCの演算能力やUSBの接続状態により低下することがあります。
・スペックル低減機能を利用する場合、10～20画像の平均化処理が必要になり、1～2秒（典型値）の測定時間を要します。
・スペックル低減機能を利用する場合、10～20画像の平均化処理が必要になり、1～2秒（典型値）の測定時間を要します。
・光線の入射角度により受光感度は変化します。
・迷光（ゴースト）対策済。
・矩形レーザーの計測に最適です。

構成図

LaseView-LHB-100-WA 外形寸法図

WEBでのお問い合わせはこちら
お問い合わせフォームへ
ビームプロファイラ専用ダイヤル
TEL：080-8841-1453

LaseView LHB-200

他社の200mm製品に比べて下記の優位性があります。

  • 一体型でコンパクト
  • ユーザーによる調整が不要
  • スペックル抑制機能付き
  • 空間スケールを校正済み
  • 空間歪み補正および感度均一性補正済み
  • 入射光角度依存性が小さい（特に新製品の-WAモデルでは±70°の範囲で測定が可能）
  • 業界最大の受光面のため、乾燥用レーザなど大口径のレーザも計測可能
  • レーザー乾燥だけでなく部材の加熱工程用のレーザーのプロファイリングにも最適です。
受光面寸法 200 mm × 200 mm
光学分解能
（※1）		 約 400 μm
測定波長範囲 400～1100 nm
カメラ電源 5V、約700 mA
（USBより供給）
モーター電源 6V、100 mA以下
（付属ACアダプタより供給）
外形寸法（mm）
（スタンド、ケーブル、ACアダプタ含まず）		 W389 × H258 × D268
重量
（スタンド、ケーブル、ACアダプタ含まず）		 8 kg以下
ソフトウェア機能 LaseViewに準拠
備考
  • ビーム直径が小さい場合、十分な解像度が得られなくなります。
    目安として、光学分解能の６倍以上のビーム径（半値全幅）の測定が可能です。
  • フレームレートはPCの演算能力やUSB（又はEthernet）の接続状態により低下することがあります。
  • スペックル低減機能を利用する場合、10～20画像の平均化処理が必要になり、1～2秒（典型値）の測定時間を要します。
価格 お問い合わせください
納期 お問い合わせください
1週間レンタル（2回まで可） ¥ 200,000

※１ 典型的には受光面の全面において、スペック通りの解像度が得られます。ただし、出荷前の検査は中心部のみとなります。

構成図

LaseView-LHB-200の外観図

LaseView-LHB-200-VISNIR-GigE

インターフェースGigEタイプ
（基本仕様は上記LaseView-LHB-200と同様です。相違部分のみ記載しております。）

光学分解能 約 600μm
フレームレート 最大60 fps
測定波長範囲 950～1700nm
（指定波長にて調整済み）
露光時間 6 μs～10 s
インタフェース Gigabit Ethernet (1000BASE-T)
電源 12V，7W（付属ACアダプタより供給）
モーター電源6V，100mA以下(付属ACアダプタより供給)
備考
  • CAT5EもしくはCAT6 対応のLANケーブルをご使用ください。（LANケーブルは付属しません。）
価格 お問い合わせください
納期 お問い合わせください

構成図

LaseView-LHB-200-VISNIR-GigE

LaseView-LHB-200-VISNIR-GigEの外観図

LaseView-LHB-200-GigE

インターフェースGigEタイプ
（基本仕様は上記LaseView-LHB-200と同様です。相違部分のみ記載しております。）

フレームレート 最大24 fps
露光時間 20 μs～30 s
インタフェース GigE（RJ-45コネクタ）
電源 カメラ電源12V、約400mA
(付属ACアダプタより供給)
又は48V
(LANケーブルを通してPoE対応機器より供給)
モーター電源6V、100mA以下
(付属ACアダプタより供給)
備考
  • LANケーブルは付属しません。Cat6以上のケーブルを推奨します。
価格 お問い合わせください
納期 お問い合わせください

※１ 典型的には受光面の全面において、スペック通りの解像度が得られます。ただし、出荷前の検査は中心部のみとなります。
※ ネットワークが Gigabit Ethernet (1000BASE-T)に対応している必要があるため、無線LANには対応していません。

構成図

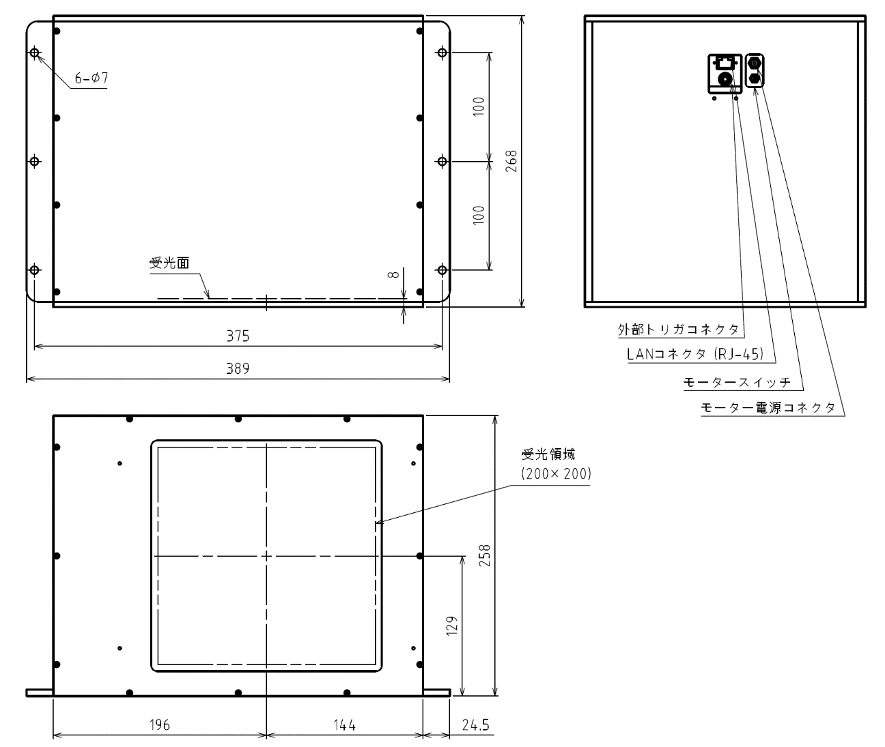

LaseView-LHB-200-GigEの外観図

LaseView LHB-25

型式 LaseView-LHB-25
受光面寸法 25 mm × 25 mm
測定パワー密度の目安 0.1~100 W/cm2(露光時間により感度を調整)
総入射パワー 最大10 W
許容光入射角度 ±15°
光学分解能 約50 μm
測定波長範囲 400~1100 nm(指定波長にてフォーカス調整済み)
センサー有効画素数 1440×1080
取得画像画素数 1600×1600
ビット深度 8 / 16 bit
フレームレート 238 fps(最大)
露光時間 1 μs~30 s
インタフェース USB 3.0
電源 カメラ電源5 V（USBより供給） モーター電源6 V（付属ACアダプタより供給）
外形寸法 W129 mm×H57.5 mm×D116 mm
備考
  • 光学分解能の20倍以下のビーム径の測定では十分な精度が得られないことがあります。
  • フレームレートは、PCの演算能力、USBの接続状態、設定に より低下することがあります。
  • スペックル低減機能を利用する場合、1~2秒間の測定時間 (典型値)を要します。
価格 お問い合わせください
納期 お問い合わせください
1週間レンタル
（2回まで可）		 お問い合わせください

※１ 典型的には受光面の全面において、スペック通りの解像度が得られます。ただし、出荷前の検査は中心部のみとなります。

構成図

LaseView-LHB-25の外観図

WEBでのお問い合わせはこちら
お問い合わせフォームへ
ビームプロファイラ専用ダイヤル
TEL：080-8841-1453

仕様比較表

LaseView-LHBは測定する大口径ビームをスクリーンに照射し、スクリーンからの散乱光を後方からCCDカメラで撮影することにより、大口径ビームの測定を可能にしております。試行錯誤の上、特殊なスクリーンを採用することで、100W/cm2以上の高強度ビームの直接入射を可能にし、高い分解能と感度均一性を実現することに成功しました。

LHB-25 LHB / LHB-GigE LHB-NIR-GigE LHB-VISNIR-GigE LHB-UHP
受光面寸法(mm) 25 × 25 50 × 50 50 × 50 50 × 50 50 × 50
光学分解能（※ 1） 約50 μm 約 100 μm 約 400 μm 約 150 μm 約 100 μm
測定パワー密度の目安（※ 2） 0.1~100 W/cm2 0.1～100 W/cm2（※3） 0.1～100 W/cm2 0.1～100 W/cm2 10～100 kW/cm2
最大総入射パワー（※4） 10W 10W 10W 10W 10W
許容入射光角度（※5） ±15° ±15° ±15° ±15° ±15°
測定波長範囲（出荷時のフォーカス波長） 400～1100 nm
（532 nm又は1060 nm）		 400～1100 nm
（532 nm又は1060 nm）		 950〜1700 nm
（1550 nm）		 400～1700nm
（1310nm）		 400～1100 nm
（532 nm）
CCD有効画素数（水平 × 垂直） 1440 × 1080 1440 × 1080 320 × 256 1280 × 1024 1440 × 1080
取得画像画素数
（水平 × 垂直）		 1600 × 1600 1600×1600 400 × 400 1250 × 1250 1250 × 1250
A/D変換分解能 8 / 16 bit 8 / 16 bit 8 / 10 / 12 / 14 bit 8 / 10 / 12 bit 8 / 12 bit
フレームレート（最大） 238 fps 238 fps(最大) 228fps 130 fps
（8 bit時）		 160 fps
露光時間 1 μs ~ 30 s 1 μs~30 s 0.001 ms～ 10 ms – 1 μs～30 s
インタフェース USB 3.0 USB3.0（miniB） / GigE（RJ-45） GigE（RJ-45） GigE（RJ-45） USB3.0（miniB）
外部トリガ機能 – あり
（3.3～24 V / 3.5 mA）		 – – あり（3.3～12 V / 820 Ω）
LHB-100 / LHB-100-GigE LHB-100-NIR-GigE LHB-100-VISNIR-GigE LHB-100-UHP LHB-100-WA
受光面寸法
(mm)		 100 × 100 100 × 100 100 × 100 100 × 100 100 × 100
光学分解能
（※ 1）		 約 200 μm 約 800 μm 約 300 μm 約200 μm 約 200 μm
測定パワー密度の目安
（※ 2）		 0.1～100 W/cm2
（※3）		 0.1～100 W/cm2 0.1～100 W/cm2 10～
100 KW/cm2		 0.001～1 W/cm2
最大総入射パワー
（※4）		 10W 10W 10W 10W 10W
許容入射光角度
（※5）		 ±15° ±15° ±15° ±15° ±70°
測定波長範囲
（出荷時のフォーカス波長）		 400～1100 nm
（532 nm又は1060 nm）		 950〜1700 nm
（1550 nm）		 400～1700nm
（1310nm）		 400～1100 nm 400～1100 nm
CCD有効画素数
（水平 × 垂直）		 2048×1536 / (GigE) 2048×1536 320 × 256 1280 × 1024 2048×1536 2048×1536
取得画像画素数
（水平 × 垂直）		 2000 × 2000 / (GigE) 2000 × 2000 400 × 400 1250 × 1250 2000 × 2000 1600 × 1600
A/D変換分解能 8 / 16 bit 8 / 12 bit 8 / 10 / 12 / 14 bit 8 / 16 bit 12 bit
フレームレート
（最大）		 60 fps / (GigE) 36 fps 228fps 130 fps
（8 bit時）		 60 fps 60 fps
露光時間 25 μs~4 s / (GigE) 20 μs~30 s 0.001 ms～ 10 ms – 25 μs～4 s 25 μs～4 s
インタフェース USB3.0（miniB） / GigE（RJ-45） GigE（RJ-45） GigE（RJ-45） USB3.0 USB3.1
外部トリガ機能 あり
（3.3～12 V / 820Ω）		 – – 確認中 あり
（3.3～24 V）
LHB-200 / LHB-200-GigE LHB-200-VISNIR-GigE
受光面寸法
(mm)		 200 × 200 200 × 200
光学分解能
（※ 1）		 約 400 μm 約 600μm
測定パワー密度の目安
（※ 2）		 0.1～100 W/cm2 0.1～100 W/cm2
最大総入射パワー
（※4）		 10W 10W
許容入射光角度
（※5）		 ±15° ±15°
測定波長範囲
（出荷時のフォーカス波長）		 400～1100 nm 950～1700 nm
CCD有効画素数
（水平 × 垂直）		 2448×2048 1280×1024
取得画像画素数
（水平 × 垂直）		 2500×2500 1250×1250
A/D変換分解能 8 / 12 bit 8 / 10 / 12bit
フレームレート
（最大）		 38 fps（最大） / 24 fps（最大） 60 fps
露光時間 25 μs～4 s / 20 μs～30 s 6μs～10s
インタフェース USB3.0（3.0 Micro B）/ GigE（RJ-45） Gigabit Ethernet (1000BASE-T)
外部トリガ機能 あり
（3.3～12 V / 820 Ω）		 –

※1 典型的には受光面の全面において、スペック通りの解像度が得られます。ただし、出荷前の検査は中心部のみとなります。
※2 露光時間により感度を調整
※3 NDフィルタの交換により1 mW/cm2〜
※4 より大きな総入射パワーにもカスタム可能です。
※5 より大きな許容入射光角度にもカスタム可能です。
※ 赤外領域（波長1.5μm、2μm、10μmなど）にもカスタム可能です。
※ インターフェースがGigEの機種については、ネットワークがGigabit Ethernet (1000BASE-T)に対応している必要があるため、無線LANには対応していません。

構成

  • LHB本体
  • ACアダプター（ラインナップ、電源項目を参照）
  • USB3.0ケーブル（GigEは付属されません）
  • USBメモリ
    • 操作マニュアル
    • ビームプロファイラソフトウェア「Laseview 6」
    • LHBドライバー
    • 試験成績書
    • 校正証明書
    • トレーサビリティ体系図

WEBでのお問い合わせはこちら
お問い合わせフォームへ
ビームプロファイラ専用ダイヤル
TEL：080-8841-1453

価格と納期

＊代理店をご利用になられる場合は、お客様の方で代理店マージン等の処理対応をして頂きますようお願いいたします。
＊本製品（ビームプロファイラ with M2 プラットフォームソフト　LaseView）は１マシン１ライセンスとなります。
＊スタンドはオプション品です。

製品名 型番 カタログ 取扱説明書 価格（税抜き） 納期
大口径・高出力対応ビームプロファイラ
（受光面寸法 25 mm × 25 mm）		 LaseView-LHB-25 お問い合わせください お問い合わせ
大口径・高出力対応ビームプロファイラ
（受光面寸法 50 mm × 50 mm）		 LaseView-LHB pdf pdf 即日~1.5ヶ月
大口径・高出力対応ビームプロファイラ
（受光面寸法 50 mm × 50 mm）		 LaseView-LHB-GigE 即日~1.5ヶ月
赤外領域対応
大口径・高出力対応ビームプロファイラ
（受光面寸法 50mm × 50mm）		 LaseView-LHB-NIR-GigE 1〜1.5ヶ月
広域波長
大口径・高出力対応ビームプロファイラ
（受光面寸法 50mm × 50mm）		 LaseView-LHB-VISNIR-GigE お問い合わせ
高耐熱型
大口径・高出力対応ビームプロファイラ
（受光面寸法 50mm × 50mm）		 LaseView-LHB-UHP お問い合わせ
大口径・高出力対応ビームプロファイラ
（受光面寸法 100 mm × 100 mm）		 LaseView-LHB-100 pdf pdf 即日~1.5ヶ月
大口径・高出力対応ビームプロファイラ
（受光面寸法 100 mm × 100 mm）		 LaseView-LHB-100-GigE お問い合わせ
赤外領域対応
大口径・高出力対応ビームプロファイラ
（受光面寸法 100 mm × 100 mm）		 LaseView-LHB-100-NIR-GigE 1〜1.5ヶ月
広域波長
大口径・高出力対応ビームプロファイラ
（受光面寸法 100mm × 100mm）		 LaseView-LHB-100-VISNIR-GigE お問い合わせ
広域波長
大口径・高出力対応ビームプロファイラ
（受光面寸法 100mm × 100mm）		 LaseView-LHB-100-UHP お問い合わせ
広域波長
大口径・高出力対応ビームプロファイラ
（受光面寸法 100mm × 100mm）		 LaseView-LHB-100-WA お問い合わせ
大口径・高出力対応ビームプロファイラ
（受光面寸法 200mm × 200mm）		 LaseView-LHB-200 お問い合わせ
大口径・高出力対応ビームプロファイラ
（受光面寸法 200mm × 200mm）		 LaseView-LHB-200-VISNIR-GigE お問い合わせ
大口径・高出力対応ビームプロファイラ
（受光面寸法 200mm × 200mm）		 LaseView-LHB-200-GigE お問い合わせ
スクリーン交換と校正セット（＊） – 1〜2週間

レンタル価格

製品名 型番 価格（税抜き） 納期
1週間レンタル（2回まで可） LaseView-LHB-25 お問い合わせください 即日
LaseView-LHB
LaseView-LHB-100
LaseView-LHB-200
＊交換が必要な破損スクリーンの一例：
スクリーン破損例

＊スクリーンが破損し交換が必要となった場合、修理費をご請求させていただきます。

光響1週間レンタル（2回まで可）サービス

1週間レンタル（2回まで可）はこちら

製品の販売実績

  • 東京工業大学
  • 佐賀大学
  • 海上保安庁（JCG）
  • 宇宙航空研究開発機構（JAXA）
  • 量子科学技術研究開発機構（QST）
  • 日本原子力研究開発機構（JAEA）
  • 大手電機メーカー
  • 大手製造メーカー
  • 大手計測器メーカー
  • LiDARメーカー
  • レーザー医療機器メーカー
  • その他、国内の民間企業10社以上
  • 海外の民間企業2社以上

お客様からの評価・コメント

  • 装置へ組み込んで日々活躍しており、大変便利に使用させていただいております（大手電機メーカーS社様）
  • 大口径のレーザー光を本製品に当てるだけで測定ができるので重宝しております
  • Lidarのレーザーを評価できる機器がこれしかないので大変助かっております

即日・短納期で購入可能な製品

LaseView6

メーカー
光響
型番
LaseView
製品
ビームプロファイラ with M2
プラットフォームソフト
在庫数
∞
価格
¥330,000（税抜き）
納期
即日

※1週間無料レンタル可能

LaseView-ca50

メーカー
光響
型番
LaseView-CA50-NCG
製品
LaseView カメラセット
在庫数
8
価格
¥474,100〜（税抜き）
納期
即日

※デモ機あり
※1週間レンタル：¥15,000/週

LaseView-LHB

メーカー
光響
型番
LaseView-LHB
製品
大口径・高出力対応
ビームプロファイラ
受光面寸法
50 mm × 50 mm
在庫数
1
価格
お問い合わせください
納期
即日

※デモ機
※1週間有料レンタル可能

LaseView-LHB 100

メーカー
光響
型番
LaseView-LHB 100
製品
大口径・高出力対応
ビームプロファイラ
受光面寸法
100 mm × 100 mm
在庫数
1
価格
お問い合わせください
納期
即日

※デモ機
※1週間有料レンタル可能

WEBでのお問い合わせはこちら
お問い合わせフォームへ
ビームプロファイラ専用ダイヤル
TEL：080-8841-1453

関連製品

ビームプロファイラ ホーム
LaseViewトップ

ビームプロファイラとは

ビームプロファイラソフト LaseView
M2 プラットフォームソフト

ビームプロファイラ　カメラセット
カメラセットシリーズ

大口径・高出力対応 ビームプロファイラ
大口径・高出力対応ビームプロファイラ

600Wファイバーレーザー用 ビームプロファイラ
600Wファイバーレーザー用ビームプロファイラ

縮小コンバータ付き ビームプロファイラ
縮小コンバータ付きビームプロファイラ

UVコンバータ付き ビームプロファイラ
UVコンバータ付きビームプロファイラ

微小ビーム径測定セット ビームプロファイラ
LaseView-CA-DUV-BEの外観図
