特徴
超短パルスレーザー（フェムト秒レーザーやピコ秒レーザー）のパルス幅を計測するためには、
オートコリレーターなどの専用の機器を用いる必要があります。
本キットは、既製品の半額以下の価格でお求め頂けます。
また、本キットを組み立てることで、レーザー、干渉計や自己相関法などについて体系的に学ぶことができます。
::オートコリレーターの解説

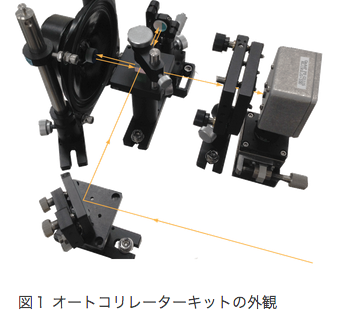

スピーカーを用いてミラーを駆動することで光路長を調整し、フォトダイオードで二光子吸収強度を測定します。
非線形結晶を使用しない、簡易な光学系で短パルス幅を測定することができます。
::二光子吸収を用いた自己相関波形計測の解説
また、弊社で販売している各種超短パルスファイバーレーザーキットと合わせて使用することができます。
他社製品との比較
| オートコリレーターキット | 従来製品（※光響から購入可能） | |
|---|---|---|
| メーカー名 | 光響 | Femtochrome Research |
| 波長 | 1000 nm〜1350 nm | 800 nm〜1400 nm |
| パルス幅 | 100 fs〜5 ps | 5 fs〜15 ps |
| 分解能 | <10 fs | <1 fs |
| スキャン範囲 | 1 ps | >50 ps |
| 繰り返し周波数 | >1 MHz | >4 Hz |
| 出力方法 | 空間 | 空間/fiber coupled |
| 自作 | 可能 | 不可 |
| 価格 | 明記（46万円） (注：製品取扱い当時の価格掲載） |
不明記（約100万円） |
| オプション | ※1550 nmタイプ（1100 nm〜1600 nm）もあります1550 nmタイプのフォトダイオードに交換するだけで使えます | ※600 nmタイプ（600〜1100 nm ）、1400 nmタイプ（1400~2000nm）もあります |
構成・仕様
構成
本キットには、ファンクションジェネレーター機能付きオシロスコープも付属しております。なお、パソコンはキットには含まれません。
図２ オートコリレーターキットの構成図
仕様
| 波長 | 1000 nm 〜 1350 nm |
|---|---|
| 対応パルス幅 | 100 fs 〜 5 ps |
| 分解能 | < 10 fs |
| スキャン範囲 | 1 ps（典型値） |
| 最低繰り返し周波数 | 1 MHz（典型値） |
| 最低レーザーパワー | 1 mW（典型値） |
| 最高レーザーパワー | 50 mW (典型値、ND filterにより可変) |
| 大きさ | 300×300 (W×D)* |
| 出射型式 | 空間 (non fiber-coupled) |
| オプション | 1550nmタイプ（1100nm〜1600nm） |
*光学系のみの大きさです
測定結果
オートコリレーターキットを用いて測定した結果をご紹介します。
下図は、測定に用いた超短パルスレーザー光源のスペクトル波形、本キットで得られた自己相関波形です。
130 fsのパルス幅が測定できています。
図３ 超短パルスレーザー光源のスペクトル波形と、本キットで測定した自己相関波形
価格・納期
製品名：オートコリレーターキット
型番：MP-AC-kit
価格：46万円（税抜き）(注：製品取扱い当時の価格掲載）
標準納期：生産終了
