構成と仕様

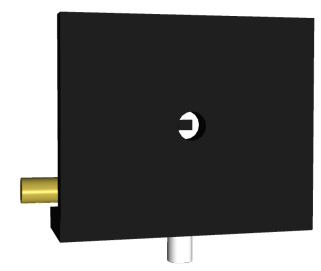

電池式で簡単に使用できる組み立て式フォトディテクターキットです。オシロスコープと接続することで、モード同期Ybファイバーレーザーのモード同期発振の確認や、900 ~ 1700 nm波長帯・ナノ秒パルスレーザーのパルス幅測定ができます。
構成
本製品の構成は以下の通りです。
| InGaAs PINダイオード | 抵抗 | コンデンサ | 電圧レギュレータ | トランジスタ | 標準電源IC | ON/OFF用スイッチ |
| タクトスイッチ | LED | SMA端子 | 9V電池 | ケース | 基板 |
*ハンダ付けが必要です。
仕様
ディテクター素子InGaAs PIN
| 波長帯 | 0.9 ~ 1.7 um |
| バンド幅 | 1 GHz |
| 出力端子 | SMA |
| サイズ | 55 x 60 x 20 mm |
基板が付いているので、ハンダ付けするだけで仕上がります。
市販の9V電池で駆動します。ON/OFFスイッチがついているため電池の消耗を防ぐ事ができ、また、電圧レギュレータ使用により電圧が多少さがったとしても、PD出力に影響がでません。
1W以上の高出力レーザーの場合は、減衰光学系を通してを計測するようにしてください。
アプリケーション例
・ファイバーレーザーのモード同期の確認
・ 材料特性評価
・ ファイバーレーザーの理論教育・研修
・ レーザー顕微鏡
・ OCT用光源
・ レーザー加工用光源
・ THz波発生
価格と納期
製品名：フォトディテクターキット
型番：PD-kit
価格：28,000（税抜き）(注：製品取扱い当時の価格掲載）
納期：生産終了
