- 製品名（光響製）ラマン分光学習キット
- 型番raman-kit
- 価格お問い合わせください
- 納期お問い合わせください
ラマン分光では、分析対象の材料を同定するための化学的・構造的情報が得られます。
一般的には、既知のスペクトルのデータベース（指紋領域）を利用して、測定した物質を同定することができます。
一般的には、既知のスペクトルのデータベース（指紋領域）を利用して、測定した物質を同定することができます。
ラマン分光学習キットには、レーザー光源、分光光学系の一式が含まれています。
それらを一から組み立てることで、ラマン分光と分光器の基礎を簡単に学ぶことができます。
＊本製品は、電気通信大学 レーザー新世代研究センターのレーザー体験実習型教育プログラムで使われている「ラマン散乱分光装置制作プログラム」を米田仁紀教授監修の下で、開発したものです。
特長
- シンプルな構成
- カスタム可能
- ユーザーによるレーザー光源選択可能
- 低価格
他社製品との比較
| 本製品 ラマン分光キット |
他社製 ラマン分光システム |
|
|---|---|---|
| 励起光源（標準） | 532 nm （＊オプションで選択可） |
532 nm （＊オプションで選択可） |
| 測定波数範囲 （ラマンシフト値） |
400 cm-1 ~ | 50～8000 cm-1 |
| 分解能 | ※1 | 0.7 cm-1 |
| 検出器 | 汎用CCDカメラ | 電子冷却CCD |
| スペクトルのデータベースの有無 | ☓ | ◯ |
| ユーザーによるカスタム | ◯ | ☓ |
| 価格 | お問い合わせください | 数百万円〜数千万円 |
※1 ピクセル分解能の補正が必要
用途
- 無機・有機化合物、固体・液体など、身の回りにあるサンプルのラマンスペクトルを、特別な前処理をせずに測定することができます。
分子の指紋領域
クリックで拡大
分子振動の動画(例)
| アセトン | 二酸化炭素 | 水 |
※B3LYP/6-31G(d,p)

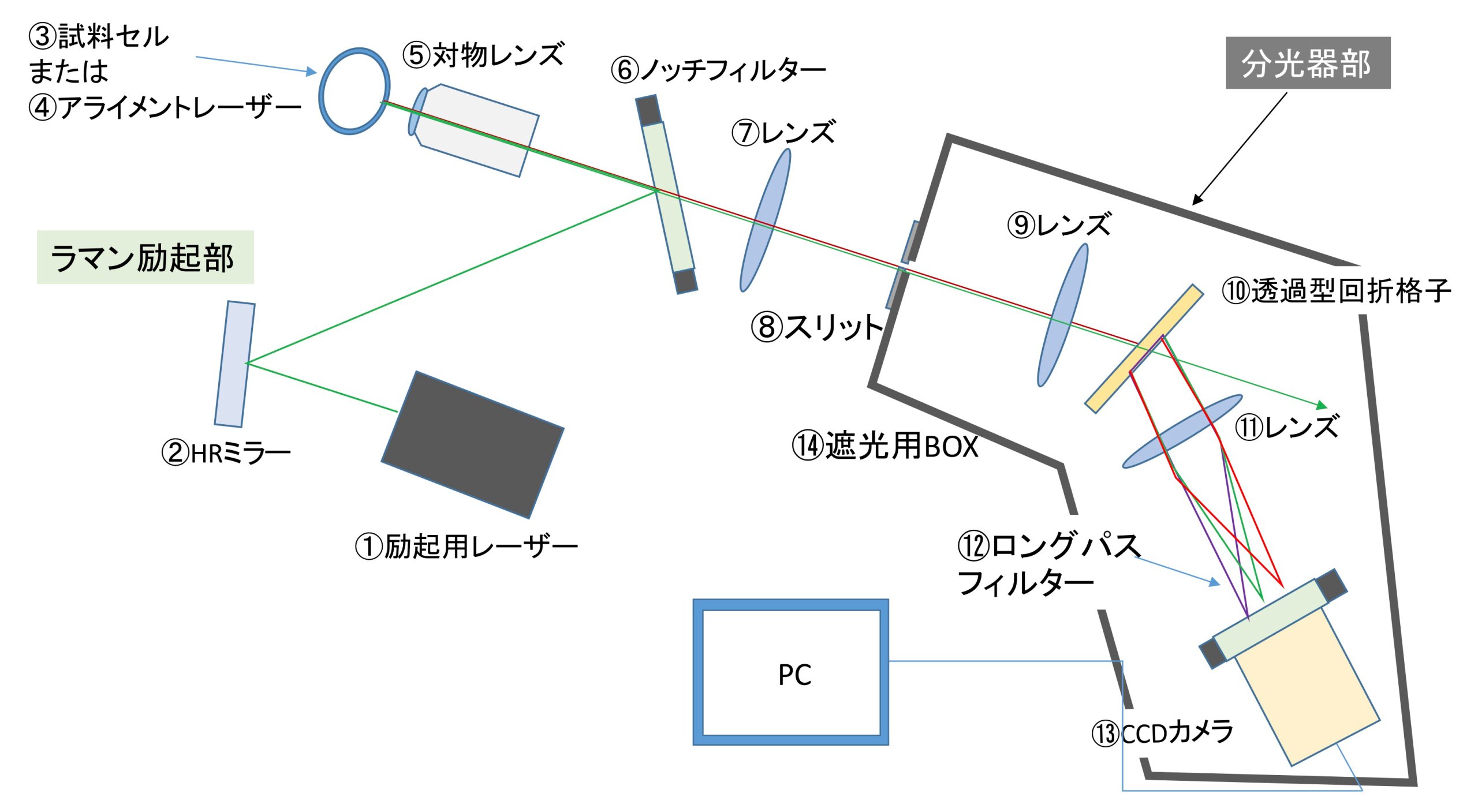

構成
クリックで拡大
本キットには下記の内容が含まれています。
- 1：ラマン励起用レーザー(波長532 nm, 出力300 mW）
- 2：波長532 nm反射ミラー
- 3：試料ホルダー＆試料セル
- 4：アライメント用レーザー（波長532 nm, 出力5 mW）
- 5：対物レンズ（倍率10倍）
- 6：ノッチフィルター（中心波長532 nm）
- 7、9、11：レンズ（焦点距離100 mm）
- 8：スリット
- 10：回折格子（300 lines/mm）
- 12：ロングパスフィルター（>550 nm）
- 13：CCDカメラ（低照度撮影用フレーム蓄積型カメラ）
- 14：遮光用BOX
- 15：白色電球
- 16：RCA/USB変換アダプタ
- 17：BNC/RCA変換コネクタ
- 18：RCAケーブル
- 19：ブレッドボード
- 20：簡易組み立てマニュアル
オプション
- レーザー保護メガネ
- 励起光源：450nm, 785nm, 1064nm等も選択可
- 検出器：Spectrometer選択可
- 回折格子（600lines/mm）変更可

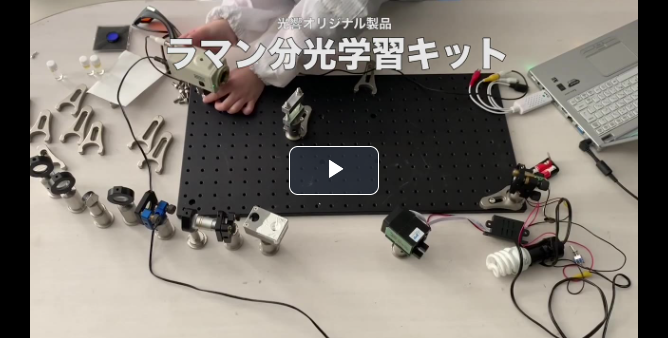

ラマン分光学習キット組み立て動画
計測例
ラマンデータ
クリックで拡大
強度プロファイル
クリックで拡大
