- 製品名（光響製）高平均出力型
フェムト秒再生増幅器キット - 型番RGA-fs-Yb-kit
- 価格一時受注停止中
- 納期一時受注停止中
※ ご自身でレーザーのアライメント調整ができない方はご遠慮ください。
フェムト秒再生増幅器は、マニュアルを見ながら模型感覚で組み立てることができるため、レーザー光源を始めパルスストレッチャーやパルスコンプレッサーの開発ノウハウを簡単に習得することができます。そのため、ご自身でカスタムすることも調整することも修理することもできます。
完成品を購入すると数千万円以上しますが、この高平均出力型フェムト秒再生増幅器キットを用いれば安価に1 mJや100 μJという高パルスエネルギーのフェムト秒レーザーを構築することができます。
解説リンク
構成
高平均出力型フェムト秒再生増幅器キットには下記が含まれております。
- 再生増幅器
- パルスストレッチャー
- パルスコンプレッサー
- 増幅器の励起用LD電源
- ポッケルスセル電源
- ミラー等の光学部品一式
- フォトダイオード等のエレクトロニクス部品一式
- 筐体
本キットは、パルスストレッチャーとしてマルティネス型ストレッチャー、再生増幅器としてリニア型再生増幅器、パルスコンプレッサーとしてトレーシー型コンプレッサーを採用しています。モード同期発振器は含まれておりませんので、オプションからお選びください。
構成図（旧型）

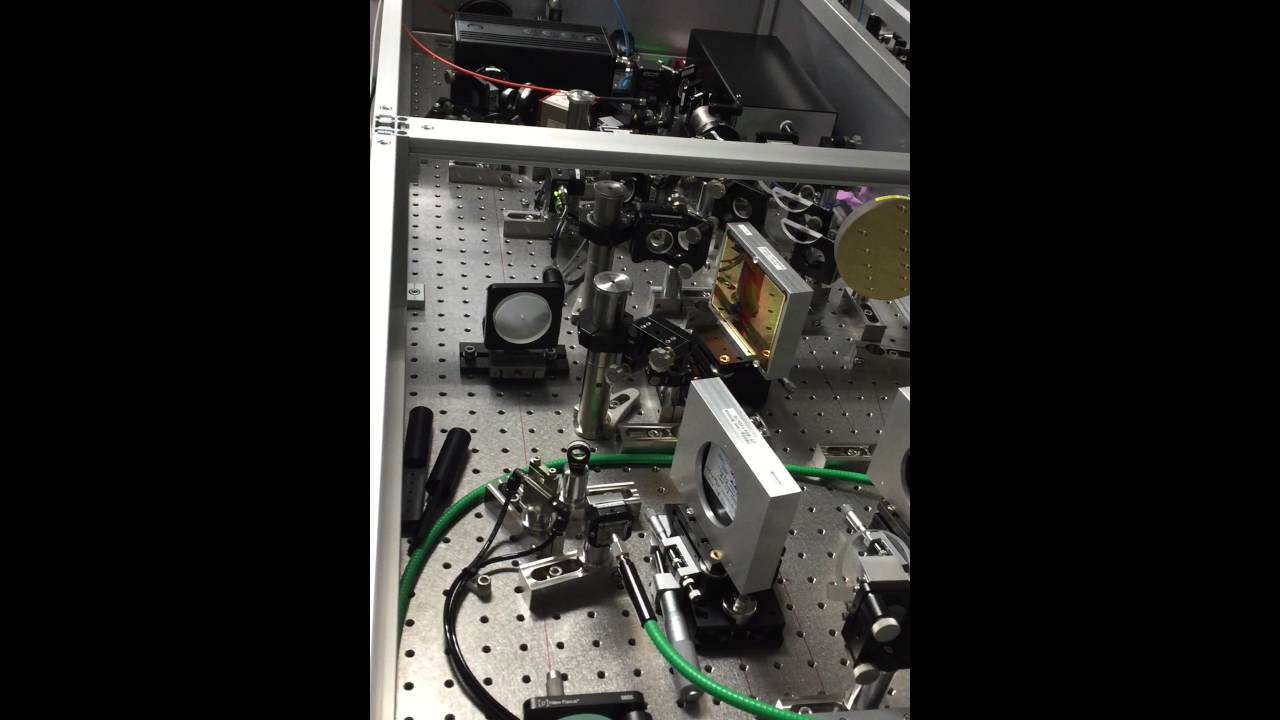

構成例（standard type）
再生増幅器の立ち上がりの様子
再生増幅器の動画（旧型）
仕様
仕様表
| 高平均出力タイプ | 高パルスエネルギータイプ | |
|---|---|---|
| 型番 |
RGA-fs-Yb-kit
high-power type |
RGA-fs-Yb-kit
high-energy type |
| 中心波長 | 1030±10 nm | |
| パルスエネルギー （圧縮器出力） |
最大100 μJ | 最大1 mJ |
| 平均出力 （圧縮器出力） |
5W ~ 6W | 最大100 mW |
| 繰り返し周波数 | 最大500 kHz（可変） | 最大100 Hz |
| パルス幅 | 500 fs 以下（可変） | |
| ビーム品質 | M² < 2 | |
| 増幅媒質 | Yb:KGW結晶 | Yb:CaF2結晶 |
| 励起光源 | 980 nmレーザーダイオード | |
| 外形寸法 | 900 mm × 600 mm × 250 mm | 1200 mm × 600 mm × 250 mm |
アプリケーション例
- 微細加工
- 非熱加工
- 薄膜加工
- 3次元加工
- 2光子光造形
- スクライビング
- フェムト秒レーザー加工
- フェムト秒時間分解分光
- 高非線形ファイバーの励起
備考
＊現在は、光響の方でキットの組み立てを行い、納品させて頂いております。
＊ご自身でレーザーのアライメント調整ができない方はご遠慮ください。
＊高パルスエネルギータイプはカスタム品となります。
オプション（別売り）
キット以外に必要な機器
初期調整や定常運転のために別途必要な物品を記します。
- モード同期Ybファイバーレーザー発振器（例：小型モード同期Ybファイバーレーザーキット）
- チラー（例：SMC 1100W）
- パワーメーター（例：表示器PM100D, センサーS401C）
- オシロスコープ（帯域200MHz以上)（例：Picoscope6404C）
- スペクトロメーター or 分光器（波長帯域350～1100nm、分解能2nm以下）（例：High Resolution Spectrometer-Aurora4000）
- パソコン
- オートコリレーター（パルス幅測定用）
製品の販売実績
- 大阪大学
- 東京工業大学
- 京都大学
- その他企業
