- 製品名(光響製)加工研究用
UVフェムト秒レーザー - 型番CPA-20
- 価格お問い合わせ
一時受注停止中
加工研究用UVフェムト秒レーザーは、波長1μm(IR)フェムト秒レーザー、0.5μm(グリーン)フェムト秒レーザー、0.3μm(UV)フェムト秒レーザーを一体化した研究用途として実用的で簡便なフェムト秒レーザーです。
マニュアルを見ながら模型感覚で組み立てることができるため、フェムト秒レーザー光源を始めパルス伸長器や再生増幅器、パルス圧縮器の開発ノウハウを簡単に習得することができます。本製品は、京都大学大学院工学研究科(ナノテクノロジーハブ拠点長)平尾 一之教授の監修下、弊社が開発・製品化しました。
※ 本製品はレンタルサービスのみとなっております。
加工研究用UVフェムト秒レーザーは、波長1μm(IR)フェムト秒レーザー、0.5μm(グリーン)フェムト秒レーザー、0.3μm(UV)フェムト秒レーザーを一体化した研究用途として実用的で簡便なフェムト秒レーザーです。
マニュアルを見ながら模型感覚で組み立てることができるため、フェムト秒レーザー光源を始めパルス伸長器や再生増幅器、パルス圧縮器の開発ノウハウを簡単に習得することができます。本製品は、京都大学大学院工学研究科(ナノテクノロジーハブ拠点長)平尾 一之教授の監修下、弊社が開発・製品化しました。
※ 本製品はレンタルサービスのみとなっております。
解説リンク
加工研究用UVフェムト秒レーザーの特長
- 少ない加工残渣でシャープな微細加工を実現
- 基本波(1μm:IR)、第2高調波(0.5μm:VIS)、第3高調波(0.3μm:UV)の出力が可能
- コンパクト設計(380 × 620 × 210 mm(W・D・H))
- 高平均出力1W(UV条件時)
- パルスエネルギー20μJ(UV条件時)
- パルス幅可変(500 fs〜5 ps)
本加工研究用UVフェムト秒レーザー製品と他社製品の比較
項目 | 本製品 | 他社製品 |
---|---|---|
用途 | 研究用 | 産業用 |
波長 | 343 nm | 343 nm近辺 |
パルスエネルギー(UV) | < 20 μJ | < 20 μJ |
平均出力(UV) | < 1 W | < 30 W |
繰り返し周波数 | 1 kHz〜500 kHz | 〜1 MHz |
暖機時間 | なし | 〜1時間 |
パルス幅の可変範囲(UV) | 500 fs〜5 ps | 基本波のみパルス幅可変 |
UV fsの価格 | < 2000万円 | > 3000万円 |
用途・アプリケーション例
- 微細加工
- 非熱加工
- 薄膜加工
- 3次元加工
- スクライビング
- フェムト秒レーザー加工
- フェムト秒時間分解分光
- 高非線形ファイバーの励起
- OLEDの切断
- ポリマー薄膜や箔の切断
- 樹脂へのマーキング
関連リンク
構成
加工研究用UVフェムト秒レーザーには下記が含まれております。
- 小型モード同期Ybファイバーレーザーキット(組立済)
- 高平均出力型フェムト秒再生増幅器キット(組立済)
- パルス伸長器
- パルス圧縮器
- 第二次高調波(SHG)デバイス
- 第三次高調波(THG)デバイス
- 増幅器の励起用LD電源
- ポッケルスセル電源
- ミラー等の光学部品一式
- フォトダイオード等のエレクトロニクス部品一式
- 筐体
本fsレーザー製品は、パルスストレッチャーとしてマルティネス型ストレッチャー、再生増幅器としてリニア型再生増幅器、パルスコンプレッサーとしてトレーシー型コンプレッサーを採用しています。

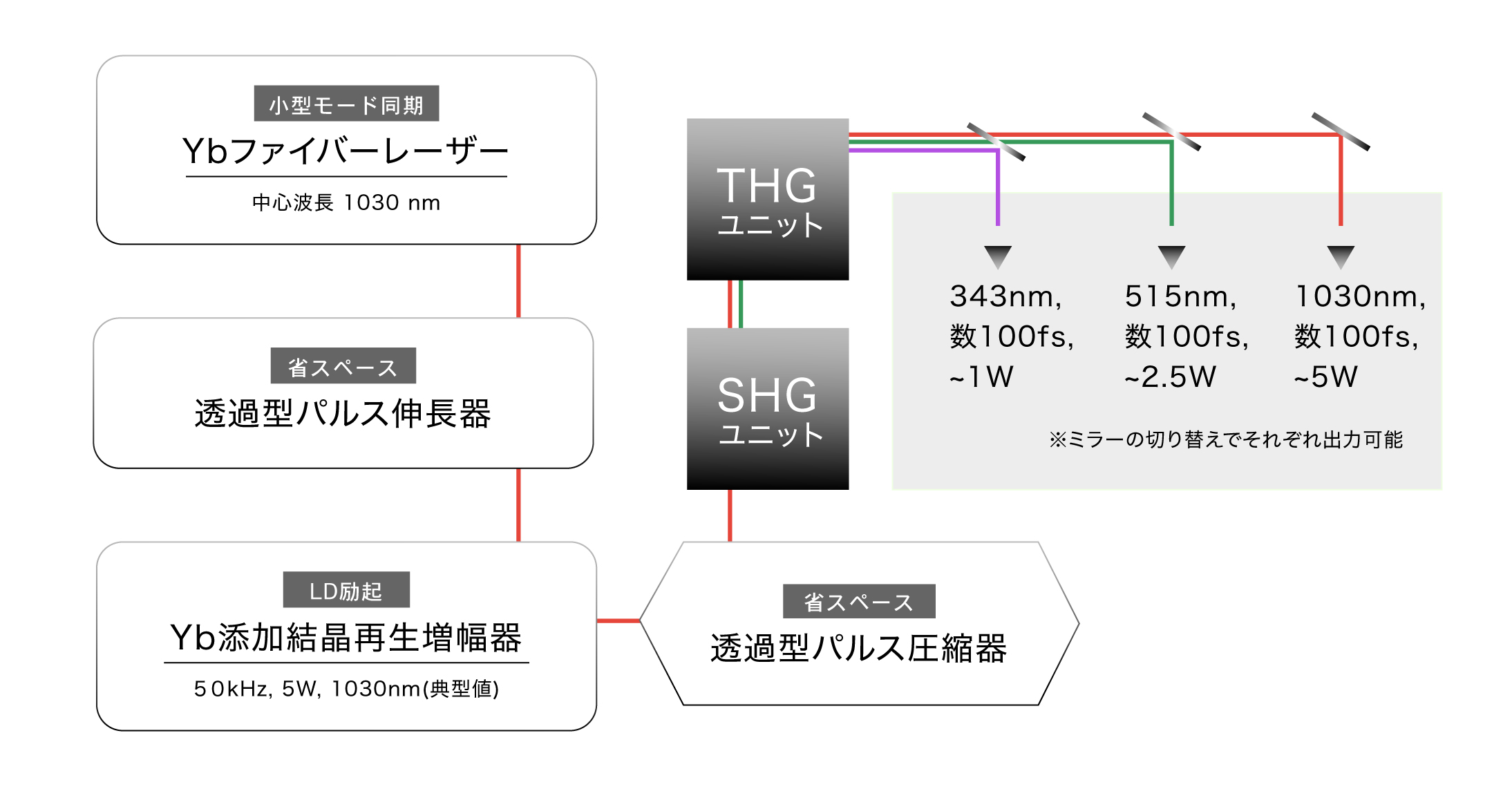

加工用UVフェムト秒レーザーの構成
加工研究用UVフェムト秒レーザー製品の仕様
基本波 | SHG | THG | |
---|---|---|---|
中心波長 | IR 1030 nm (典型値) |
Green 515 nm (典型値) |
UV 343 nm (典型値) |
パルスエネルギー | ≦ 100 μJ | ≦ 50 μJ | ≦ 20 μJ |
平均出力 | < 5 W | < 2.5 W | < 1 W |
繰り返し周波数 | 1 kHz ~ 500 kHz | ||
パルス幅 | < 500 fs | ||
ビーム品質 | M2 < 2 | ||
外形寸法(W・D・H) | 380 mm × 620 mm × 210 mm |
※値は50 kHzでの典型値です
測定データの一例
IRのスペクトル
Greenのスペクトル
UVのスペクトル
IRのパルス幅
※ データは一例です、条件によって値は異なります。
加工研究用UVフェムト秒レーザーオプション
本fsレーザー製品以外に必要な機器(別売)
初期調整や定常運転のために別途必要な物品を記します。
- チラー(例:SMC 1100W)
- パワーメーター(例:表示器PM100D, センサーS401C)
- オシロスコープ(帯域200MHz以上)(例:Picoscope6404C)
- スペクトロメーター or 分光器(波長帯域350~1100nm、分解能2nm以下)(例:High Resolution Spectrometer-Aurora4000)
- パソコン
- オートコリレーター(パルス幅測定用)
- ビームプロファイラ (例:LaseView ビームプロファイラ)
