【生産終了】
ピコ秒パルス幅可変1064 nm DFBレーザー
特長
50 psの短パルス幅を実現したDFBレーザーです。ピコ秒レーザーは、蛍光寿命測定や時分解測定、レーザー加工、ファイバー性能評価などに用いることができます。本製品はピコ秒の短パルス性を実現しながらも、半導体レーザーならではのコンパクト性も達成しています。PC制御や単独駆動が可能で、簡便な操作性も実現しています。また、50 ps – 9 nsの範囲でのパルス幅変調も可能なため、加工精度を調整しながらのレーザー加工も可能です。
ピコ秒という短パルス、コンパクト性、操作の容易さを実現しています。蛍光寿命測定やレーザー加工においてパルス幅は重要なパラメーターです。本製品は、対象に合わせてパルス幅を調整できる便利な製品です。
- ピコ秒半導体レーザー
- パルス幅可変
- 繰り返し周波数可変
- DFB（分布帰還型）レーザー
- PMシングルモードファイバー
- コンパクト
- 電源不要（電源ケーブル付属）
- ノートパソコンからUSB接続による簡易操作
構成と仕様
構成
- パルス幅可変1064nm帯DFB半導体レーザー（アイソレータ搭載）（FC/APCコネクタ付き）
- 電流・温度・パルス幅コントローラー
- 制御用PCソフトウェア（Windows用）
仕様
＊以下の仕様は予告なく変更する場合があります。
パルス幅可変仕様
図：パルス幅可変の様子
レーザー基本仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
| ピーク波長 | 1064±5 nm | 375 nm~1550 nmの波長も別途対応可能 |
| パルス幅 | 50 ps – 9 ns | ソフトにより設定可能 |
| 繰り返し周波数 | 3 kHz – 250 MHz | 内部クロック使用 *1 |
| ピークパワー | > 30 mW (@50 ps) *2 | |
| パルスピーク電流変調幅 (Ip) | 0 mA – 200 mA | Ip + Ibは200 mAを超えません |
| バイアス電流変調幅 (Ib) | 0 mA – 200 mA | Ip + Ibは200 mAを超えません |
| LDチップ温度変調幅 | 15 – 40 ℃ | |
| TEC電流 | 1.3 A |
*1 外部トリガーを使用した場合の繰り返し周波数の上限も250 MHzです。
*2 レーザー加工にはアンプが必要です。
※ジッターは約10 ps rmsです。
※平均出力は下記の式で求めることができます。
平均出力（W）= ピークパワー（W）× パルス幅（s）× 繰り返し周波数（Hz）
（例：30 mW × 50 ps × 250 MHz = 0.3 mW）
一般仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
| 電源 | DC 5V | ACアダプタ |
| 動作温度 | 10 – 40 ℃ | |
| 寸法 | 95 mm (W) × 130 mm (D) × 70 mm (H) | |
| 本体重量 | 約280 g |
※トリガー出力コネクタ SMB（1V 50Ω）
※外部トリガー入力コネクタ SMB（閾値 +0.5V）

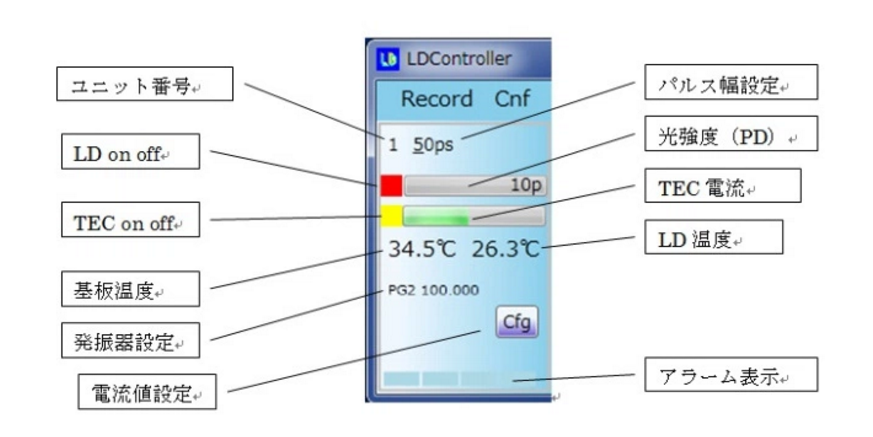

パソコン制御
複数の光源を制御できるソフトウェアが付属されております。ソフトウェア開発用のDLLとAPI説明書も付いておりますので、VC++、VC#、VB、LabVIEWなどでオリジナルのソフトウェア開発も可能です。
アプリケーション例
- 蛍光寿命測定
- 時間分解測定
- レーザー加工
- ファイバー性能評価
- Ybレーザーのシード光
- バイオイメージング
- ラマン分光
- 干渉センシング
- LIDAR
価格と納期
製品名：ピコ秒パルス幅可変1064 nm DFBレーザー
型番：VPW-DFB-LD-1064
仕様：中心波長1064nm±5nm, PMファイバー出力（FC/APCコネクタ）, ピークパワー30mW, ジッター10ps rms
納期：生産終了
その他の波長
製品名：ピコ秒パルス幅可変1030 nm DFBレーザー
型番：VPW-DFB-LD-1030
仕様：中心波長1030nm±5nm, PMファイバー出力（FC/APCコネクタ）, ピークパワー30mW, ジッター10ps rms
納期：生産終了
製品名：ピコ秒パルス幅可変940 nmレーザー
型番：VPW-FP-LD-940
仕様：中心波長940nm±10nm, バンド幅<2.5nm, SMファイバー出力（FC/APCコネクタ）, ピークパワー100mW, ジッター3ps rms
納期：生産終了
製品名：ピコ秒パルス幅可変639 nmレーザー
型番：VPW-FP-LD-639
仕様：中心波長639 nm ±5nm、出力タイプ：空間光、ピークパワー 150 mW
納期：生産終了
製品名：ピコ秒パルス幅可変520 nmレーザー
型番：VPW-FP-LD-520
仕様：中心波長515 nm ± 5nm、出力タイプ：空間光、ピークパワー 55 mW
納期約：生産終了
製品名：ピコ秒パルス幅可変488 nmレーザー
型番：VPW-FP-LD-488
仕様：中心波長488 nm±5nm、出力タイプ：空間光、ピークパワー 160 mW
納期：生産終了
製品名：ピコ秒パルス幅可変1550 nmレーザー
型番：VPW-DFB-LD-1550
仕様：中心波長1550nm±20nm, SMファイバー出力（FC/APCコネクタ）, ピークパワー20mW, CW駆動可能
納期：生産終了
波長一覧
下記以外についても、お気軽にご相談下さい
| 出力形式 | 波長〔nm〕 | CW出力〔mW〕 |
|---|---|---|
| ファイバー出力 （バタフライパッケージ） |
||
| 488 | ||
| 520 | ||
| 639 | ||
| 781 | 8 | |
| 776 | 80 | |
| 797 | 8 | |
| 795 | 80 | |
| 793 | 80 | |
| 803 | 80 | |
| 808 | 80 | |
| 850 | 80 | |
| 903 | 100 | |
| 940 | 95 | |
| 980 | 100 | |
| 1016 | 80 | |
| 1030 | 86 | |
| 1030 DFB | 30 | |
| 1039 | 70 | |
| 1054 | 113 | |
| 1056 | 80 | |
| 1064 DFB | 30 | |
| 1065 | 33 | |
| 1302 | 78 | |
| 1309 | 8 | |
| 1315 | 4 | |
| 1425 | 50 | |
| 1550 | 50 |
